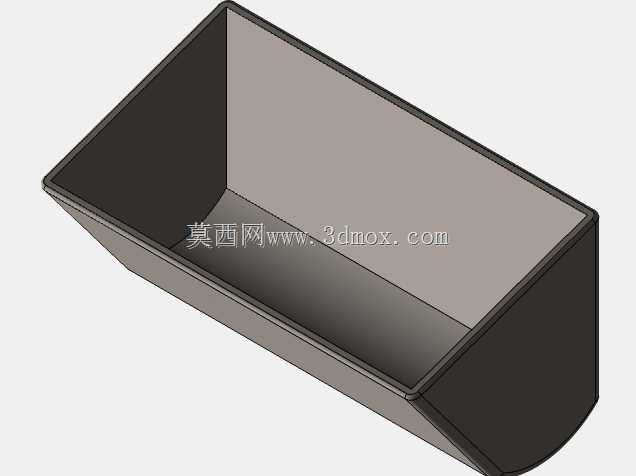

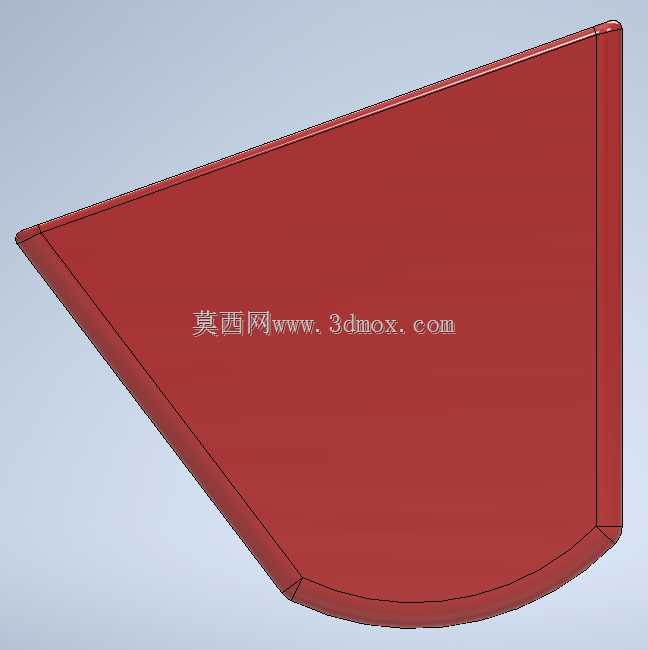

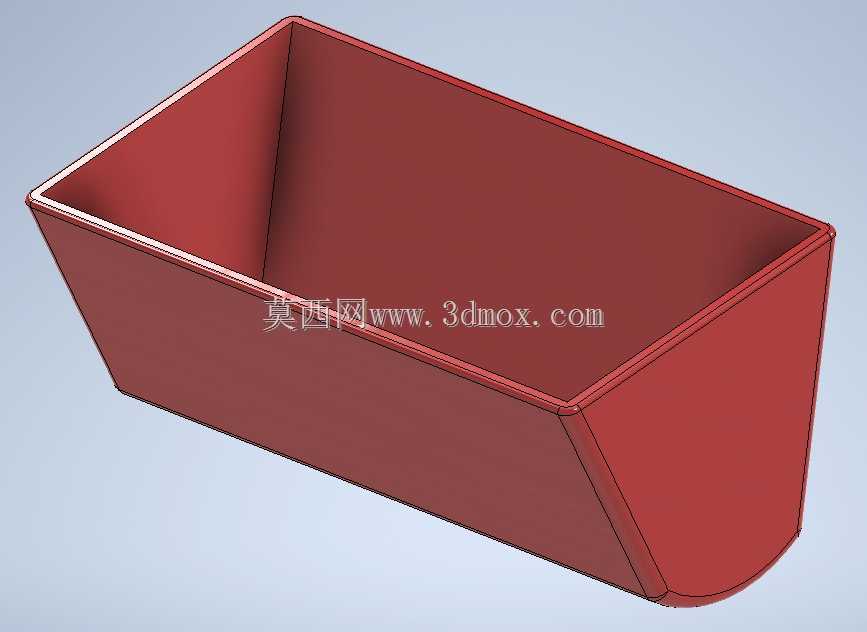

敞口斜壁式物料盛放槽结构设计

　　该敞口斜壁式盛放构件主要面向生产车间零散物料周转、生产线工序间工件暂存、小型加工工位切削收集等场景设计，在五金加工、电子装配、食品分装等产线场景中，可适配不同工位的物料盛放需求，替代传统直角方槽存在的边角积料、取料不便的问题。从实际使用角度出发，这类槽体在日常生产中最容易出现的问题是直角转角处残留细碎物料，尤其是盛放金属切屑、塑料颗粒、粉状辅料时，直角缝隙容易卡滞物料，清理时需要额外用毛刷反复清扫，因此设计时特意将槽体一端的侧壁做斜切过渡，底部对应位置做圆弧收边，让槽内所有转角位置都采用大圆角过渡，不存在清洁死角，倾倒物料时可以顺着斜壁方向完全倒出，不会在槽底残留余料。槽体整体采用等壁厚钣金折弯焊接工艺成型，上口边缘做卷边强化处理，

　　日常搬运抓取时不会割手，同时卷边结构可以大幅提升槽体上口的抗变形能力，即使槽内盛放满额的金属工件，上口也不会出现外张变形的问题。从安装适配边界来看，槽体上口为标准矩形轮廓，可直接适配现有生产线旁的标准工位架放置位，不需要额外定制安装支架，斜壁端朝向操作人员一侧时，操作人员取放槽内深处的物料不需要将手臂完全探入槽内，顺着斜壁即可滑取到槽底的工件，能有效降低重复取料动作的操作幅度，适配长时间工位作业的人机工程需求。结构设计阶段，针对槽体承重需求做了侧壁刚度校核，斜壁与直壁的衔接位置采用连续满焊工艺，避免出现焊缝渗漏问题，若盛放液态物料或带冷却液的工件时，不会出现滴漏污染工位地面的情况。槽体底部做了微小平边设计，

　　放置在平面工作台时不会出现滑移晃动，叠放时可通过上口卷边与底部平边的配合实现多层堆叠，闲置存放时可以嵌套堆叠减少仓储占用空间。不同于常规等壁直角槽，该结构的斜壁角度经过反复验证，角度过陡会导致槽体有效容积下降，角度过缓则无法起到顺畅导料的作用，最终选定的斜壁角度兼顾了容积利用率与导料顺畅度，在同等占地面积下，有效盛放容积比同尺寸直角槽提升约8%，同时取料操作的便捷性明显提升。在实际产线应用中，这类槽体还可根据需求加装分隔板，将槽内空间分隔为多个独立区域，用来分类盛放不同规格的螺丝、垫片、小型加工件，分隔板可沿槽体内壁的预留卡槽灵活调整位置，适配不同物料的分类存放需求。槽体外壁无多余凸起结构，表面做喷塑处理，耐磨抗刮，

　　日常使用中碰到尖锐工件也不容易掉漆，清洁时直接用高压气枪或湿抹布擦拭即可，不需要复杂的维护操作。针对部分需要吊装转运的场景，槽体上口卷边位置预留了吊装卡位，可配合通用吊具实现整槽物料的跨工位转运，不需要额外加装吊耳结构，避免突出的吊耳在日常操作中造成磕碰隐患。从建模逻辑来看，整个槽体采用参数化建模方式，所有壁厚、转角半径、斜壁角度、卷边尺寸都设置为可调整参数，后续若需要适配不同工位的尺寸需求，只需要修改对应参数即可快速生成衍生型号，不需要重新绘制整体结构，能大幅缩短同系列产品的设计迭代周期。
