1/4英寸直管式发动机润滑注油接头结构

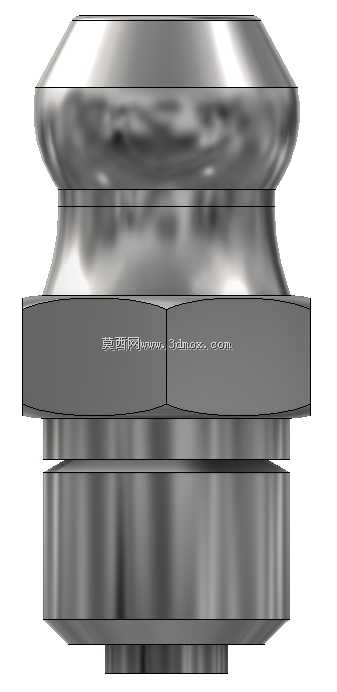

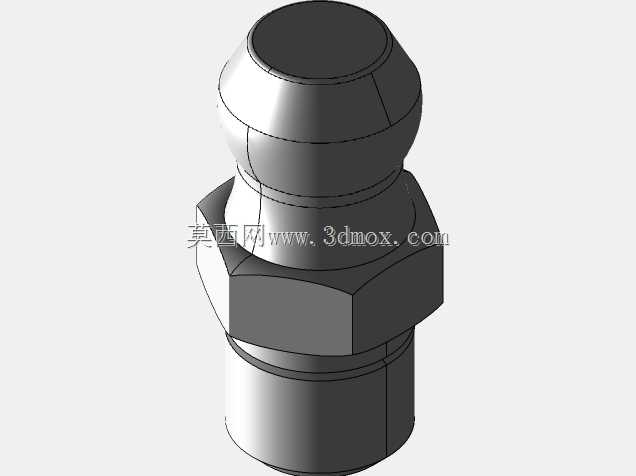

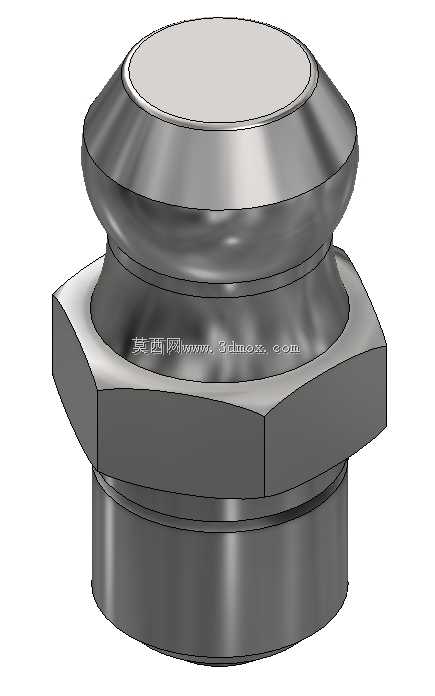

　　在小型内燃机组装、小型动力设备运维的场景里，这类1/4规格的直管式润滑接头是油路系统里不起眼但作用关键的小部件，日常给发动机运动副补充润滑脂、连接集中润滑支路时都会用到。从结构设计来看，这个接头采用外六角主体作为拧装受力位，六角对边尺寸适配常规开口扳手的操作空间，安装时不需要特制工装，现场运维人员用普通活扳手或者对应规格的呆扳手就能完成紧固，不会因为受力结构特殊导致安装打滑、拧坏主体的问题。接头下部是外螺纹连接段，采用1/4英寸直管螺纹，和发动机缸体、润滑管路的对应内螺纹端口匹配，螺纹段的长度设计刚好满足拧入后螺纹啮合长度达到密封要求，不会因为拧入过深顶到内部油路，也不会因为啮合长度不足出现润滑介质渗漏的情况。上部的注油端做了圆弧收边的压合结构，顶部的密封端面平整度控制在合理公差范围内，和配套的注油枪枪头对接时能形成可靠的端面密封，注脂过程中不会出现润滑脂从对接缝隙溢出的情况，能保证加注的润滑脂全部进入预设的润滑点位。

　　从实际使用的工况出发，这类接头常年接触润滑油脂，同时要承受发动机运行时带来的持续振动，所以结构上没有多余的薄壁、尖角设计，整体壁厚均匀，六角部位和上下两段的衔接处做了圆弧过渡，避免应力集中，在长期振动工况下不会出现根部断裂的问题。接头的外形轮廓做了圆滑过渡处理，没有突出的锐边，安装在发动机机体上之后不会和周边的线束、管路发生干涉，也不会在运维操作时划伤操作人员。安装边界方面，接头拧装到位后，整体突出安装面的高度控制得比较紧凑，在空间局促的小型发动机舱布局里，不会因为接头突出过长和周边的散热部件、护板产生碰撞，六角部位的最大外径也做了控制，相邻两个油路接口的中心距只要满足常规扳手操作的最小空间，就能顺利完成装拆，不需要给这个接头预留过大的安装空位，能帮助整机设计时压缩整体布局空间。

　　设计这类接头的时候，首先要考虑的是和现有标准润滑接口的通用性，1/4直管螺纹是小型动力设备润滑系统的常用接口规格，不需要做非标转换就能直接替换同规格的老式注油嘴，降低备件的储备种类。其次是密封可靠性，除了螺纹啮合的密封之外，顶部对接端的圆弧收口结构能适配不同规格的手动、气动注油枪枪头，不管是日常维护时的手动补脂，还是生产线装配时的集中自动注脂，都能稳定对接，不会出现对接不上的问题。另外接头的流道做了等径直孔设计，内部没有台阶、缩径的结构，润滑脂加注时的流动阻力小，即使是黏度较高的低温润滑脂，也能顺利通过接头注入到润滑点位，不会因为流道阻力大导致注脂压力过高，损坏注油设备或者接头本身。

　　在设备选型匹配的时候，要注意这个接头的螺纹规格是直管螺纹，和锥管螺纹的接口不能强行混装，避免螺纹牙型不匹配导致密封失效；安装时的拧紧力矩要控制在合理范围，因为接头整体是金属材质，过大的拧紧力矩会导致螺纹滑牙或者六角部位变形，过小的力矩又会导致密封不足出现渗油。日常运维中，这类接头不需要特殊维护，只要在每次注脂时检查对接端面有没有磕碰变形、螺纹部位有没有积尘结垢就可以，如果端面出现磕碰凹痕，及时更换就能避免注脂时的泄漏问题。从三维建模的角度来看，这个零件的特征都是常规的回转特征加六角拉伸特征，建模时先绘制下部螺纹段的回转轮廓，再做出中间的六角受力段，最后完成上部的圆弧收口和顶部密封端面，建模过程中要注意各段衔接处的圆角处理，还原实际加工的工艺圆角，避免模型出现尖锐的直角边，和实际加工出来的零件状态保持一致，方便后续做装配干涉检查、运维模拟的时候得到准确的结果。
