交错轴传动锥齿轮啮合结构设计

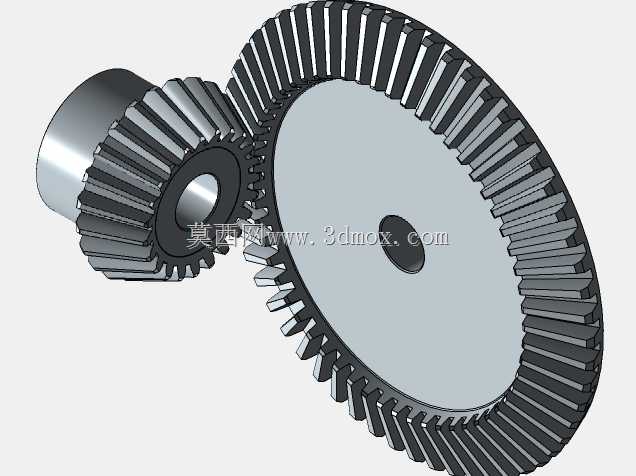

　　在各类需要改变传动轴线方向的机械结构中，锥齿轮副是应用极为广泛的传动组件，这套啮合的锥齿轮结构，核心作用是实现两相交轴之间的旋转动力传递，常规工况下多适配轴交角90度的安装场景，也可根据实际设备的空间布局调整轴交角参数，满足不同设备的传动布局需求。从实际应用场景来看，这类锥齿轮总成常见于差速机构、机床进给传动箱、农业机械传动端、小型动力传输设备中，小尺寸的锥齿轮副也会用于精密传动的小型设备内部，承担换向、减速或者等速传动的功能。这套结构的设计逻辑围绕锥面啮合的核心特性展开，两个齿轮的节锥面保持纯滚动接触，齿向沿锥面母线方向排布，啮合过程中轮齿从一端逐步进入啮合再从另一端退出，相比直齿圆柱齿轮，能在交错轴布局下实现更紧凑的传动结构，

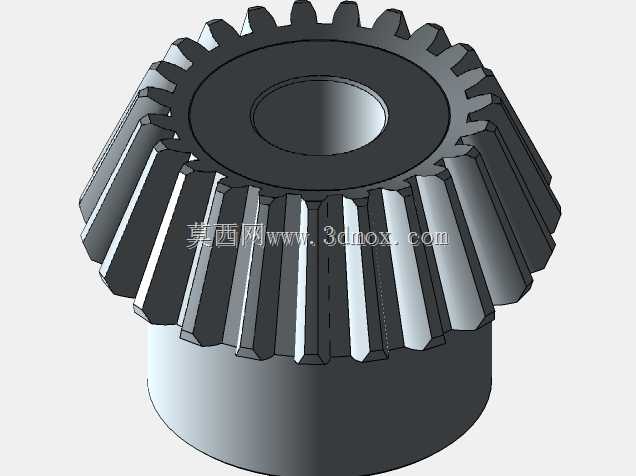

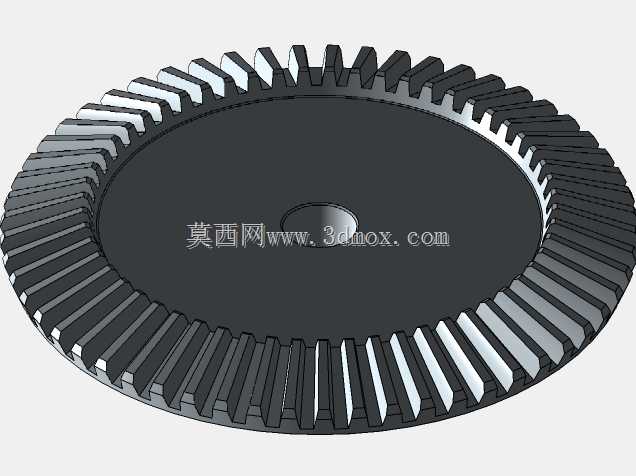

　　不需要额外增加换向构件就能完成动力方向的转换。设计过程中首先要确定两个齿轮的安装距参数，这是现场装配时保证啮合间隙的核心边界，小齿轮的轴伸结构要匹配对应安装轴的配合公差，大齿轮的中心定位孔、端面安装止口都要预留足够的配合精度，避免装配后出现齿面偏载、啮合异响的问题。齿形参数设计上，要保证两轮的模数、压力角保持一致，节锥角根据传动比匹配计算，确保传动过程中传动比稳定，不会出现转速波动。从外形安装边界来看，大齿轮的齿顶圆直径、轮缘厚度决定了整个传动副的径向占用空间，小齿轮的轴伸长度、轮毂直径决定了轴向的安装尺寸，设计时需要提前核算安装腔的内部空间，避免轮齿转动过程中和腔体内壁、周边其他构件发生运动干涉。

　　齿宽的选取也需要结合传递扭矩的大小核算，齿宽过大会导致加工难度提升，装配时微小的角度偏差就会造成齿端接触应力集中，齿宽过小则会导致单齿承载能力不足，长期重载下容易出现断齿、齿面点蚀的失效问题。实际建模过程中，轮齿的渐开线齿面需要严格按照锥齿轮的成型原理生成，保证啮合时的齿面接触印痕处于齿面中部区域，避免出现边缘接触的情况，轮毂部分的倒角、退刀槽结构也要符合机械加工的工艺要求，减少后续加工的工序难度，中心孔的键槽结构要匹配对应标准件的尺寸，保证动力传递过程中不会出现轴和齿轮之间的相对转动。
