曲面模具加工专用立式切割设备结构

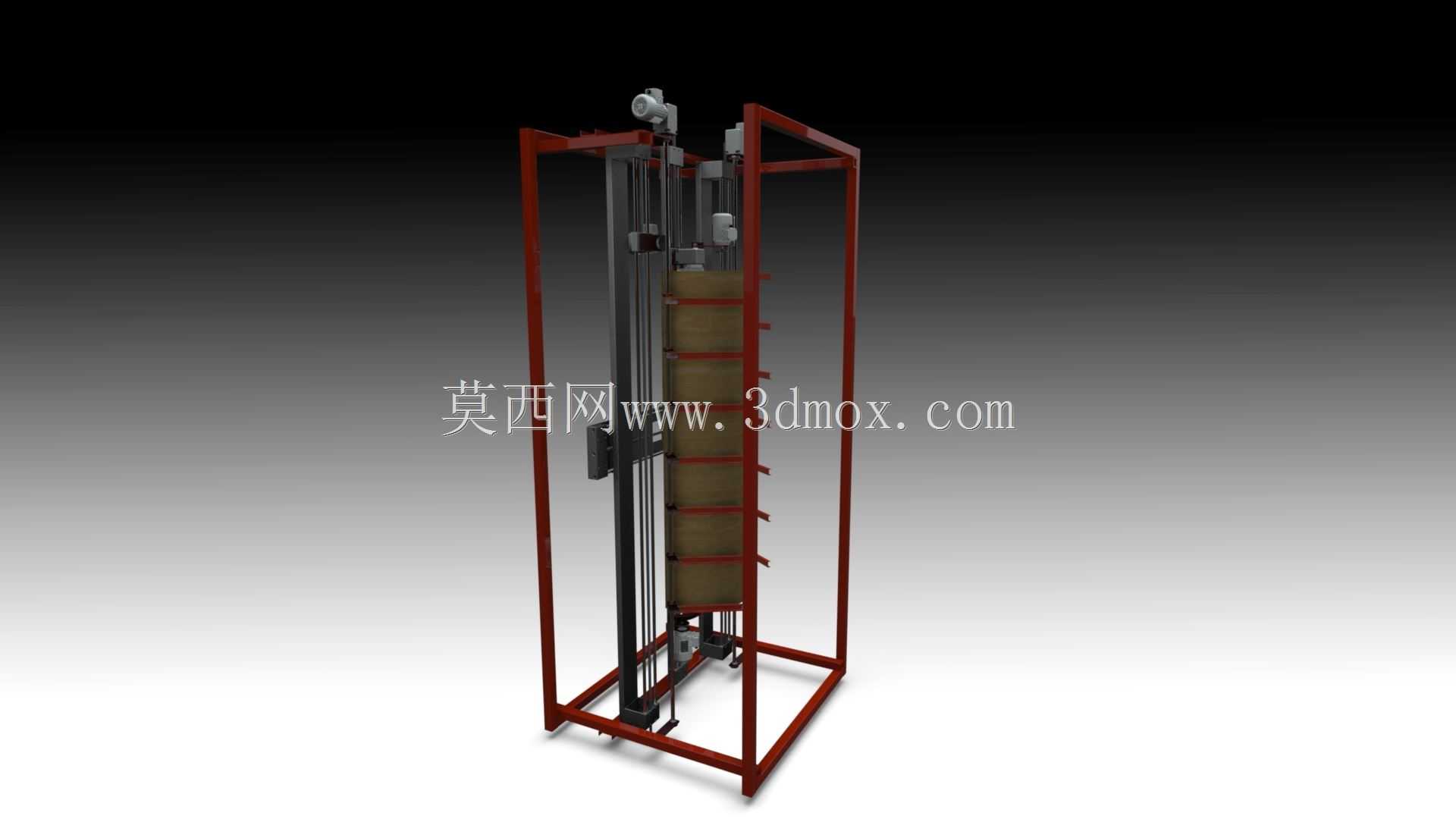

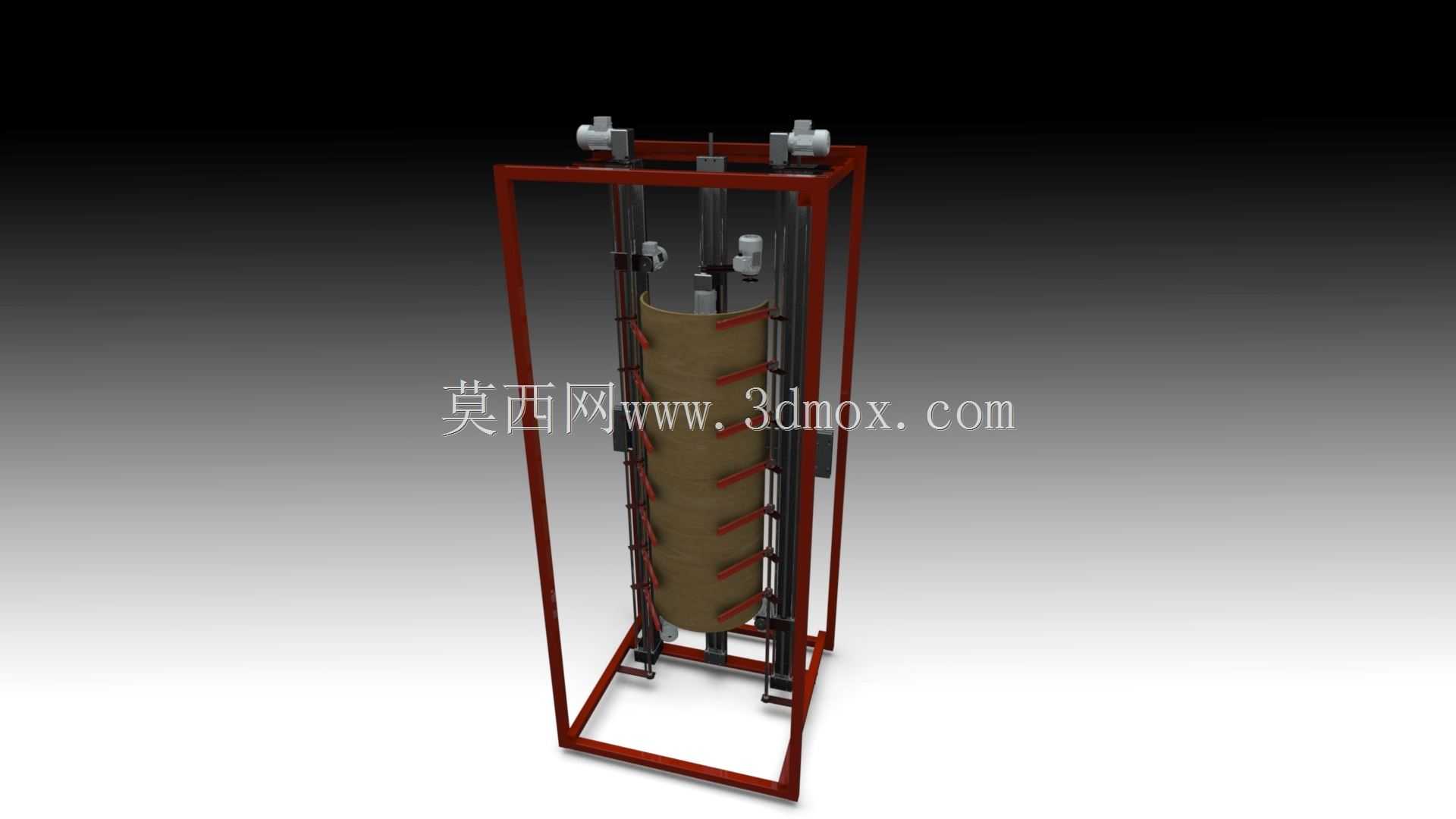

　　在模具加工车间的曲面成型工序段，这类立式结构的切割设备主要承担木质曲面模具胚料的仿形切削作业，区别于常规卧式平切设备，其立式框架布局能够适配大曲率、大高度的回转类曲面工件加工需求，常见于汽车覆盖件木模、玻璃钢成型木模、铸造用木模的前期胚料修型环节，能有效减少曲面加工过程中工件装夹变形的问题。从结构设计逻辑来看，设备采用方管焊接的红漆立式框架作为承载主体，框架的四根立柱采用等边角钢与矩形管拼焊结构，底部设置方形焊接底架作为安装基准，底架上预留的地脚安装孔可直接与车间预埋钢板通过膨胀螺栓固定，整体安装边界控制在长1200mm、宽1200mm、高2800mm的空间范围内，不需要额外开挖设备基础，适配中小型模具车间的工位布局调整需求。

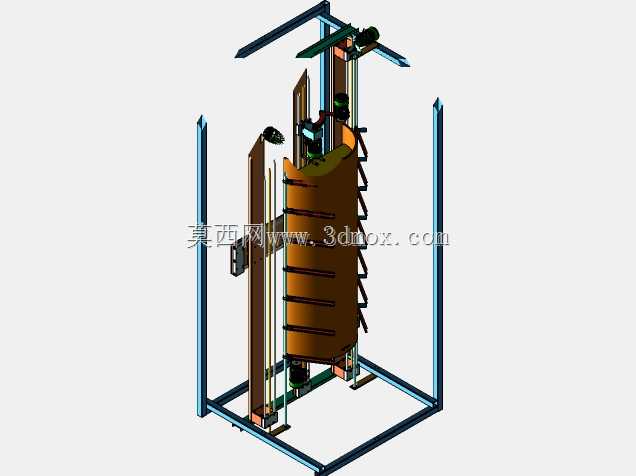

　　设备中部的工件装夹区域采用上下顶紧式装夹结构，顶部设置三个均匀分布的气动压紧头，压紧头带万向浮动压头，可适配不同直径的圆柱类木质胚料装夹，装夹直径范围覆盖300mm至800mm，最大装夹高度可达2000mm，底部设置带回转支撑的托盘，托盘由减速电机通过链传动驱动，可实现工件的定速回转，回转速度可根据切削进给量在0.5r/min至5r/min区间调整，满足不同硬度木材的切削线速度要求。切削执行机构采用竖向导轨安装布局，两套切削单元分别对称布置在框架两侧的竖向直线导轨上，每个切削单元带独立的进给气缸与高速切削电机，切削电机输出端安装成型铣刀，可沿导轨做上下方向的进给运动，进给行程覆盖工件全高范围，同时切削单元带横向微调机构，

　　可根据工件曲面的曲率变化手动调整切削深度，微调精度可达0.1mm，保证曲面加工的尺寸精度。设备的气动系统全部布置在框架顶部的安装位，包含气源处理三联件、电磁换向阀、调速阀等元件，气源接口设置在框架顶部侧面，适配车间常规0.6-0.8MPa的压缩空气气源，电气控制箱采用侧挂式安装在框架立柱侧面，操作按钮集中布置在控制箱面板上，包含急停、启动、回转调速、压紧控制等功能按键，操作高度符合人体工程学要求，操作人员站在设备侧面即可完成全部操作。在实际加工场景中，该设备可替代传统的手工仿形切削作业，将单块曲面木模的加工周期从原来的2-3天缩短至4-6小时，同时加工后的曲面粗糙度可稳定达到Ra6.3以下，减少后续打磨工序的工作量。

　　设计过程中重点考虑了木质工件切削过程中的排屑问题，框架底部预留了排屑口，可配套工业吸尘设备对接，切削产生的木屑可直接通过吸尘管路收集，避免车间木屑堆积带来的消防隐患。框架的整体焊接结构经过去应力退火处理，长期使用过程中变形量控制在0.2mm/m以内，保证切削精度的长期稳定性，所有运动部件均设置了防尘护罩，避免木屑进入导轨、传动部件造成磨损，延长设备的维护周期。设备的竖向导轨采用重载直线导轨，额定动载荷满足切削过程中的切削力承载要求，切削过程中不会出现振刀问题，保证曲面加工的平顺性，压紧头的浮动结构可自动适配工件端面的不平整问题，装夹过程中不会出现工件偏斜的情况，即使是拼接成型的木质胚料也能实现稳定装夹。
