100升容量巧克力糖衣喷雾包衣设备结构

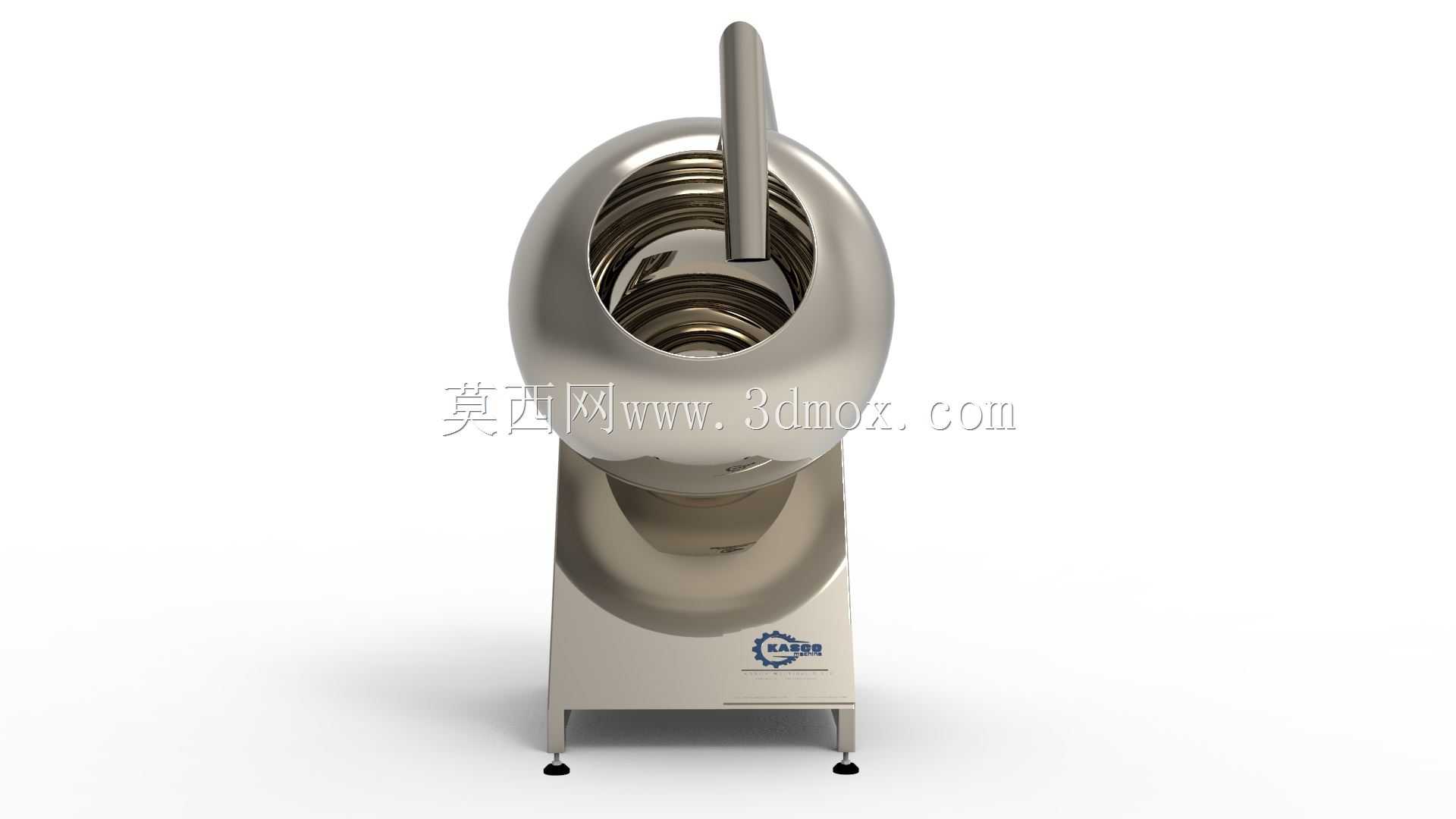

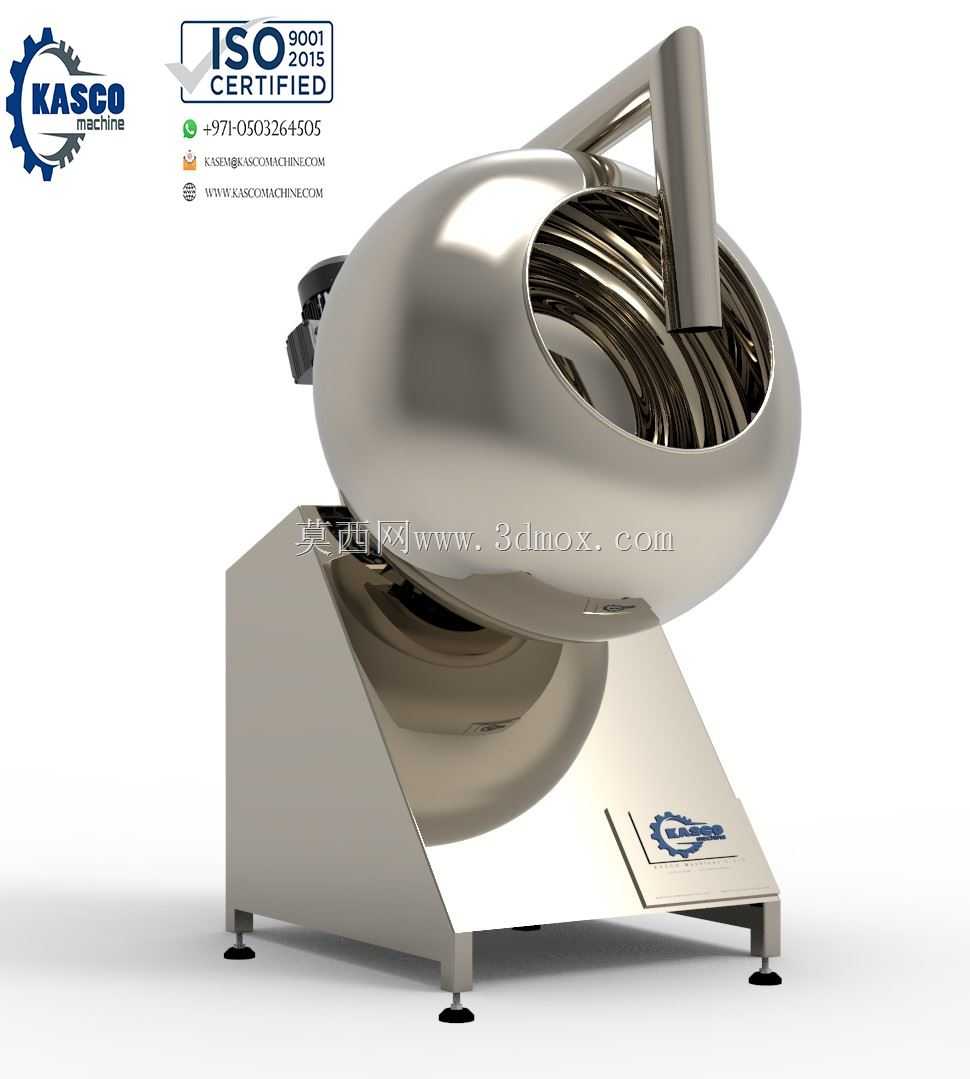

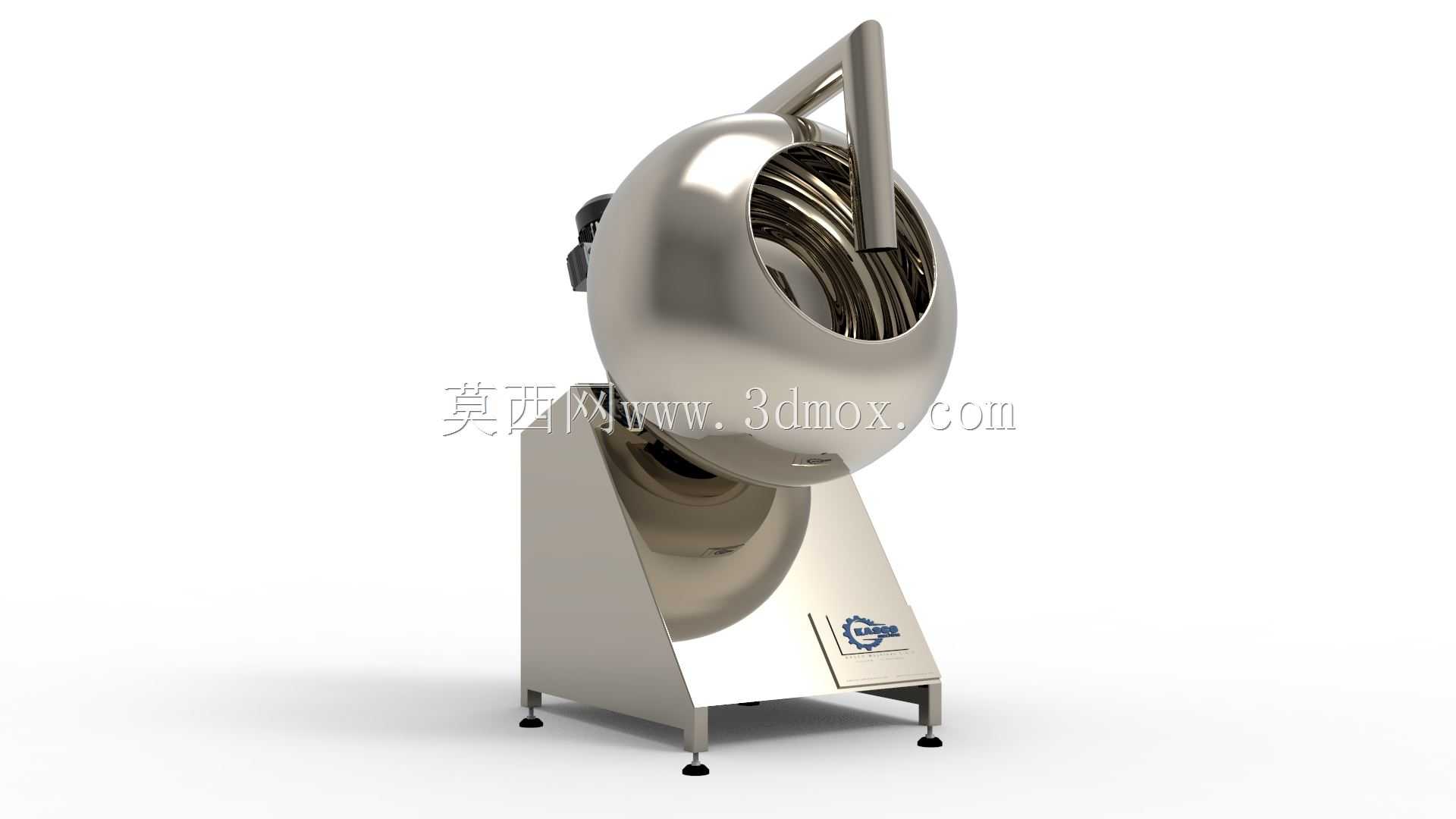

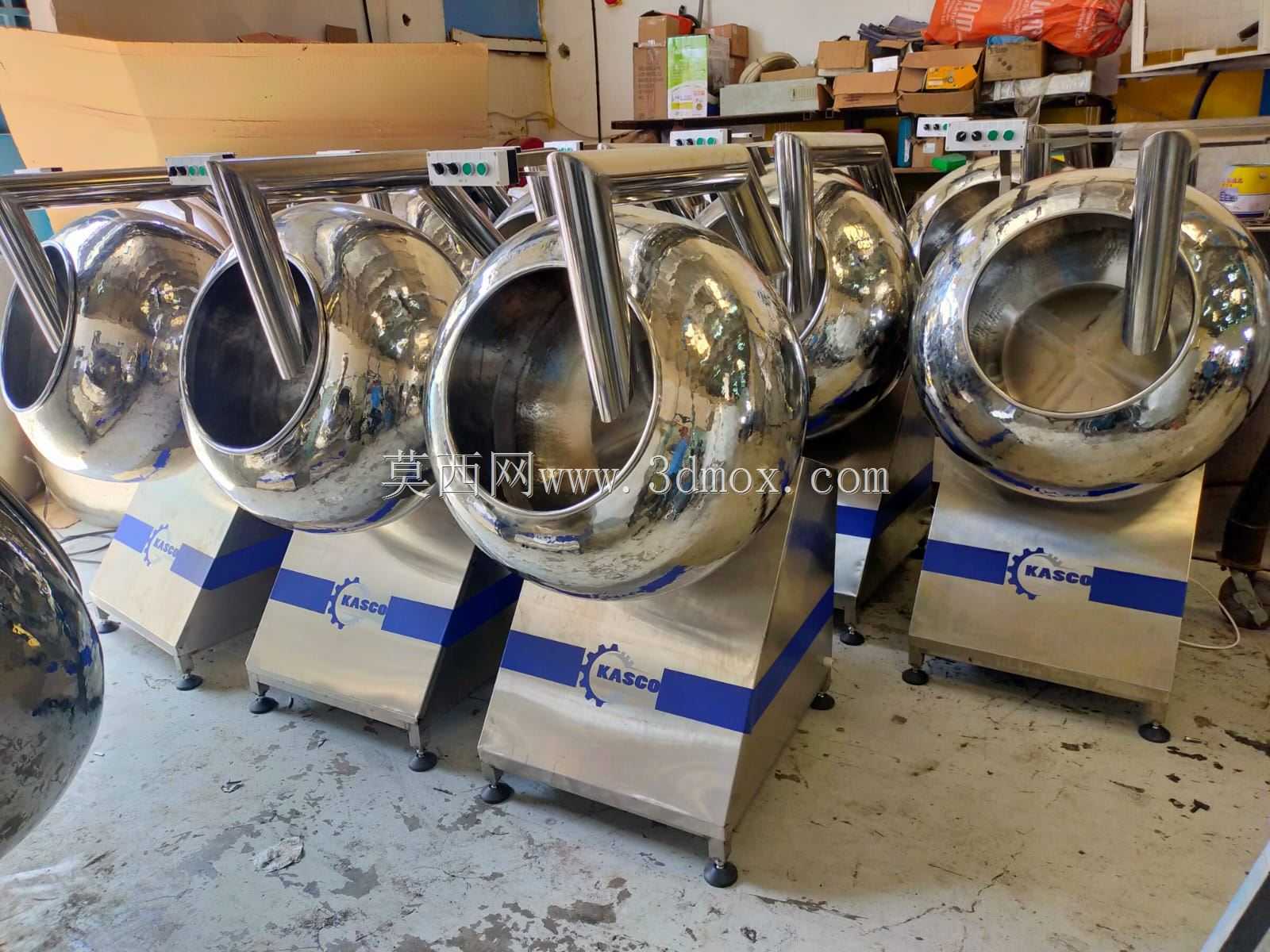

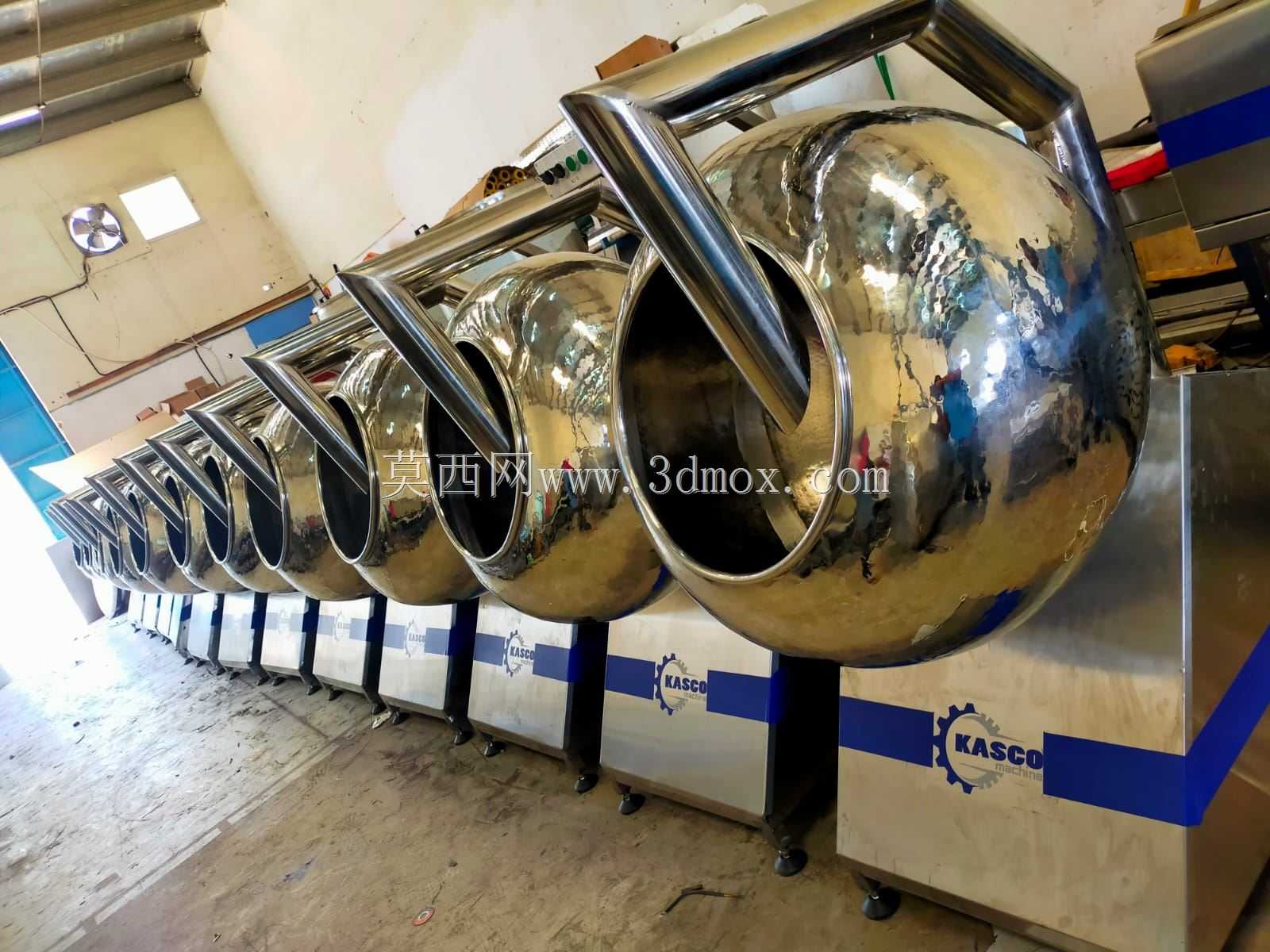

　　这款包衣设备的核心作业腔体采用100升容积的球形不锈钢锅体，整体倾斜安装在焊接成型的方管机架上，机架底部配置四个可调高度的防滑减震脚杯，安装时可通过脚杯调节设备整体水平度，抵消车间地面不平整带来的运转晃动，单台设备的安装预留边界需在设备本体长宽尺寸基础上，左右各预留400mm操作维护空间，后侧预留300mm管路排布空间，前方预留600mm上下料操作空间，避免安装后出现操作空间不足、维护拆装困难的问题。锅体的倾斜角度经过反复校核，既能够保证内部物料在锅体低速转动时，顺着内壁形成均匀的料幕，不会因为倾角过大导致物料堆积在锅底，也不会因为倾角过小造成物料在转动过程中从锅口甩出，配合从锅口斜向伸入的喷雾管路，

　　能够将雾化的糖衣液或者巧克力浆料均匀喷洒在不断翻转的物料表面，完成包衣、着色、抛光的作业流程。从应用场景来看，这类设备主要服务于食品加工领域的糖果、巧克力生产车间，也可用于制药行业的片剂包衣作业，作业时锅体以恒定低速转动，带动内部的糖果、巧克力芯或者片剂不断翻滚混合，喷雾系统按照设定的流量输出雾化的包衣介质，同时锅体夹层可根据工艺需求通入热风或者冷风，让喷洒在物料表面的介质快速干燥成型，在物料表面形成厚度均匀、光洁度一致的包覆层，相比传统的手工包衣作业，设备的包覆一致性更好，作业过程无物料外溢，生产效率提升明显。设计过程中，锅体与物料接触的部分全部采用镜面抛光的食品级不锈钢材质，内壁无卫生死角，焊接位置全部做圆弧过渡打磨，

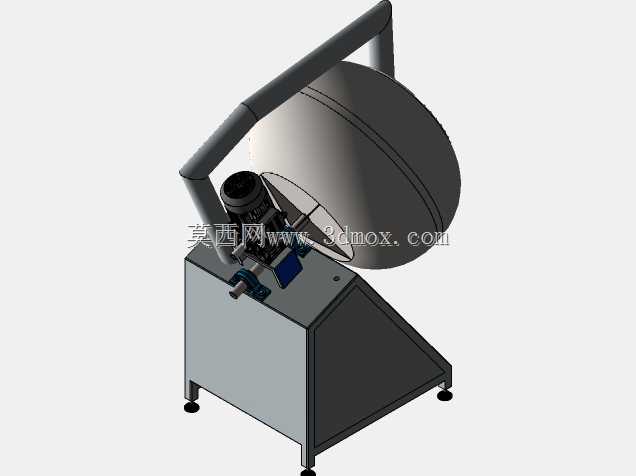

　　日常生产结束后可直接用高压水枪冲洗内部，不会出现物料残留滋生细菌的问题，符合食品加工设备的卫生设计规范。机架部分采用加厚不锈钢板材折弯焊接成型，焊接位置全部做去应力处理，避免长期运转过程中因为焊接应力释放导致机架变形，影响锅体的转动同轴度，驱动部分隐藏在机架内部的封闭腔体内，外部做防水密封处理，冲洗设备时不会有水溅入驱动部件造成损坏。喷雾管路的安装位置经过多轮调试，喷嘴距离料幕的距离控制在250mm到300mm之间，这个距离下雾化的介质不会因为距离过近冲翻物料，也不会因为距离过远导致雾化介质飘散在锅外造成浪费，喷嘴的角度可根据生产的物料特性进行小范围调整，适配不同大小、不同形状的物料包衣需求。设备的出料位置设置在锅体倾斜方向的低位，

　　作业完成后调整锅体的转动方向，即可让内部的成品顺着锅口自动流出，不需要人工掏取物料，降低操作人员的劳动强度。整体结构设计没有冗余的外露部件，所有管路、线路都隐藏在机架和护板内部，外观整洁，日常清理表面卫生时没有清洁死角，运转过程中传动部件全部封闭，不会出现操作人员误触转动部件的安全隐患。在建模过程中，锅体的曲面弧度严格按照实际加工的旋压成型工艺参数搭建，保证模型曲面和实际加工的锅体内壁弧度完全一致，转动支撑的轴承位、驱动连接的法兰位置都按照实际装配公差预留了配合间隙，机架的脚杯安装位置、喷雾管路的固定支架位置都和实际生产的设备完全对应，可直接用于设备的结构校核、生产装配指导，也可用于新入行的设计人员了解这类包衣设备的结构组成、装配关系，掌握食品加工类回转容器设备的设计要点。
