三爪式轴承拔取拆卸工具结构设计

　　在设备运维、机械装配、机加工车间的日常作业场景里，轴系部件的拆卸始终是高频且对操作精度有要求的工序，过盈配合的轴承、皮带轮、联轴器等零件如果采用撬棍敲击、蛮力拉扯的方式拆卸，很容易造成轴颈划伤、配合面变形、零件内应力集中甚至直接报废，严重时还会损伤设备主体的安装基准面，大幅提升后续维修的成本与周期。这款三爪式拔取工具的结构设计，完全围绕轴类零件拆卸的实际受力需求展开，没有多余的装饰性结构，每一处几何特征都服务于受力传递与操作便利性。

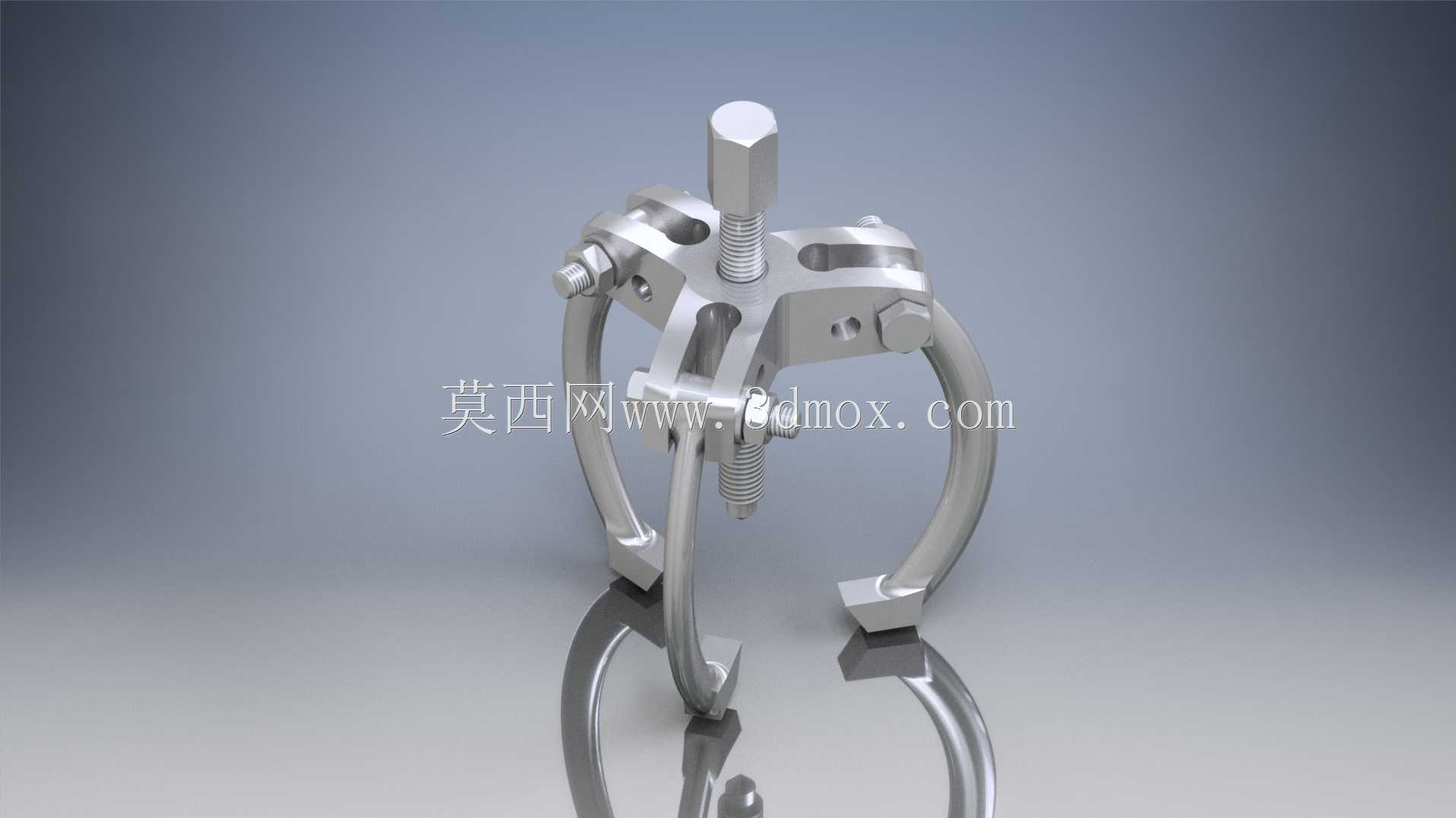

　　从整体结构来看，该工具采用对称三爪布局，相较于两爪结构，三个卡爪沿中心螺杆轴线呈120度均匀分布，作业时卡爪勾住待拆卸零件的背面受力边，中心螺杆的顶端顶住轴端的中心孔位置，旋转螺杆顶部的施力头时，螺杆会沿轴向产生稳定的直线顶推力，三个卡爪同步将待拆卸零件沿轴向平稳拉出，受力均匀性远优于两爪结构，不会出现偏载卡滞、零件歪斜啃伤轴面的问题。卡爪与中心主体的连接采用铰接式滑槽结构，每个卡爪都可以沿主体的导向槽调整伸出长度，同时铰接结构允许卡爪在一定范围内摆动，适配不同直径的待拆卸零件，不管是小尺寸的深沟球轴承，还是直径稍大的电机端盖、皮带轮，都能通过调整卡爪的位置找到稳定的受力点，不需要额外搭配转接配件。

　　中心螺杆采用梯形传动螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，传动过程中的摩擦阻力更稳定，长时间承受大轴向载荷时也不会出现螺纹滑牙、变形的问题，螺杆的顶端做了外六角与圆柱头结合的结构，既可以用开口扳手、套筒扳手施加扭矩，也能在空间受限的场景下用活扳手夹持操作，适配不同维修场景的工具使用条件。螺杆与中心主体的配合部位做了加厚的支撑凸台，将螺杆的轴向反作用力均匀分散到主体的整个安装面上，避免局部应力集中导致主体开裂。

　　三个卡爪的勾取端做了直角台阶与小倒角处理，勾住零件背面时，受力面与零件端面完全贴合，不会出现滑脱、打滑的问题，卡爪的臂身采用变截面设计，靠近铰接点的位置截面更厚，向勾取端逐渐过渡收窄，既保证了臂身的抗弯强度，又能让卡爪伸入更狭窄的安装间隙里，适配部分安装空间紧凑的设备拆卸场景。卡爪与主体的铰接销轴采用过盈压装配合，销轴两端做了铆边处理，作业过程中不会出现销轴窜出、脱落的问题，同时铰接位置的间隙控制在合理范围，既保证卡爪转动调整顺畅，又不会因为间隙过大导致作业时卡爪晃动偏斜。

　　从安装边界与尺寸适配来看，该工具的中心螺杆行程覆盖了常规中小型机械维修中绝大多数轴系零件的拆卸拉出距离，不需要中途反复调整卡爪位置就能完成整个拆卸行程；三个卡爪的最大张开直径覆盖了从十几毫米到百余毫米的常见零件尺寸范围，最小收拢直径可以适配小规格的微型轴承拆卸，适用场景覆盖了家电维修、小型电机维保、通用机加工设备运维、农机维修等多个领域的常规拆卸需求。作业时只需要保证轴端中心有可供螺杆顶持的平面或中心孔，卡爪能够稳定勾住待拆卸零件的背面受力边，不需要额外的安装固定空间，单人即可完成操作，不需要额外的辅助工装。

　　在设计细节上，整个工具的所有受力棱边都做了圆角过渡处理，没有尖锐的毛刺棱角，操作时不会划伤操作人员的手部，同时避免应力集中导致的零件断裂风险。中心主体的外侧做了对称的平面结构，调整卡爪位置或者反向受力时，可以用扳手夹持主体防止跟转，提升操作的便利性。螺杆的顶持端做了球面处理，顶在轴端中心孔时可以自动找正中心，即使轴端平面存在轻微的不平整，也能保证顶推力始终沿轴线方向传递，不会出现偏斜导致轴端压伤的问题。

　　不同于液压式拆卸工具需要配套动力源、维护成本高的特点，这款纯机械结构的拔取工具没有密封件、液压油等易损部件，日常存放不需要特殊的养护条件，即使在潮湿、多粉尘的车间环境里也能正常使用，故障率极低，非常适合作为维修班组的常备通用工具。结构上没有易损的小零件，即使长期使用后螺纹出现磨损，也可以单独更换中心螺杆，不需要整体报废，全生命周期的使用成本更低。针对部分过盈量较大的拆卸场景，还可以在螺杆螺纹处涂抹少量润滑脂，降低旋转时的摩擦阻力，让施力过程更顺畅，同时减少螺纹的磨损，延长工具的使用寿命。
