高粘度流体输送用弹波脉冲叶轮结构

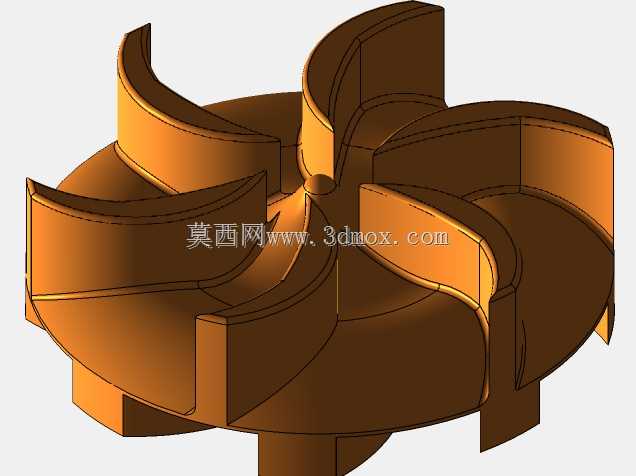

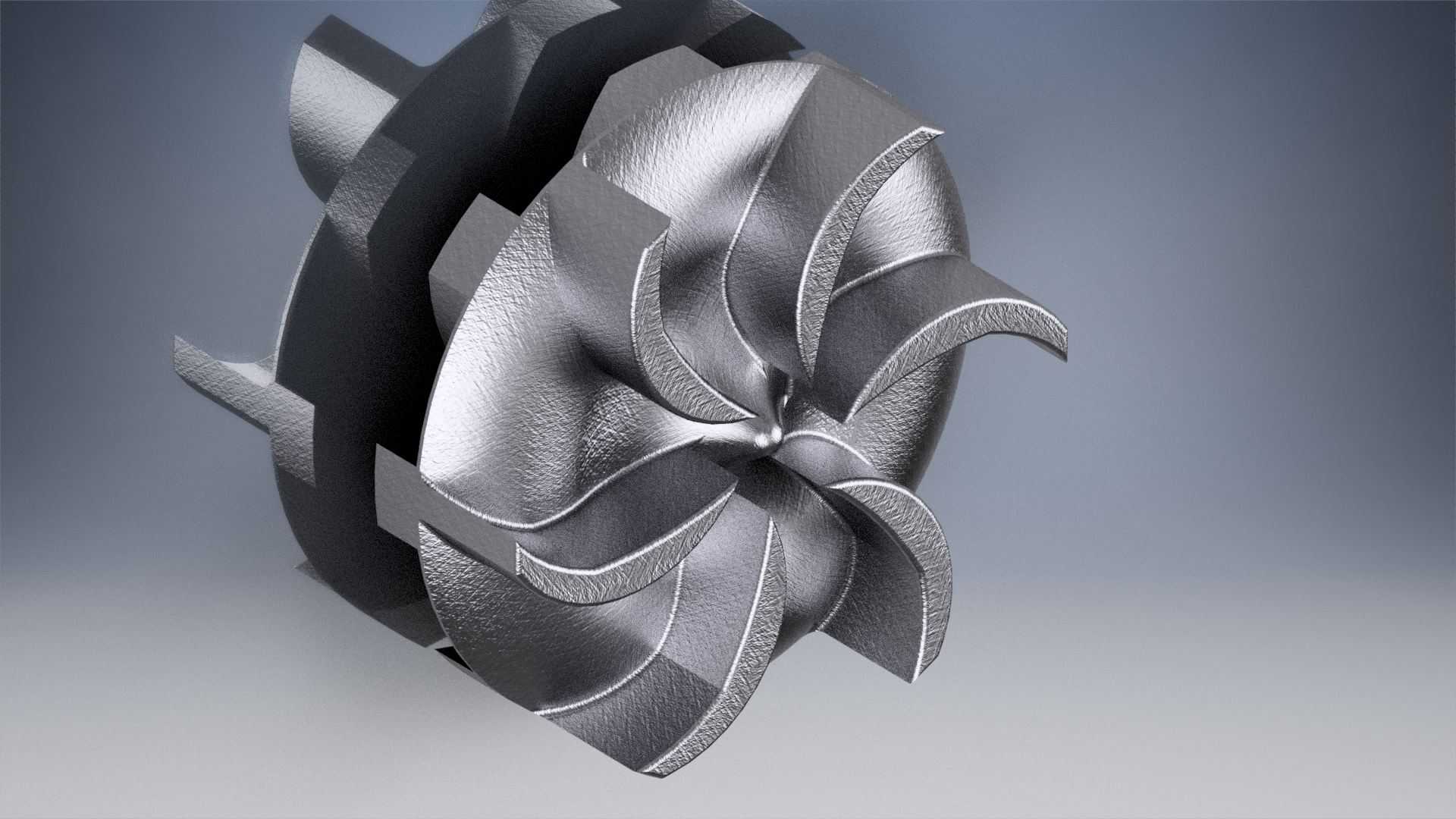

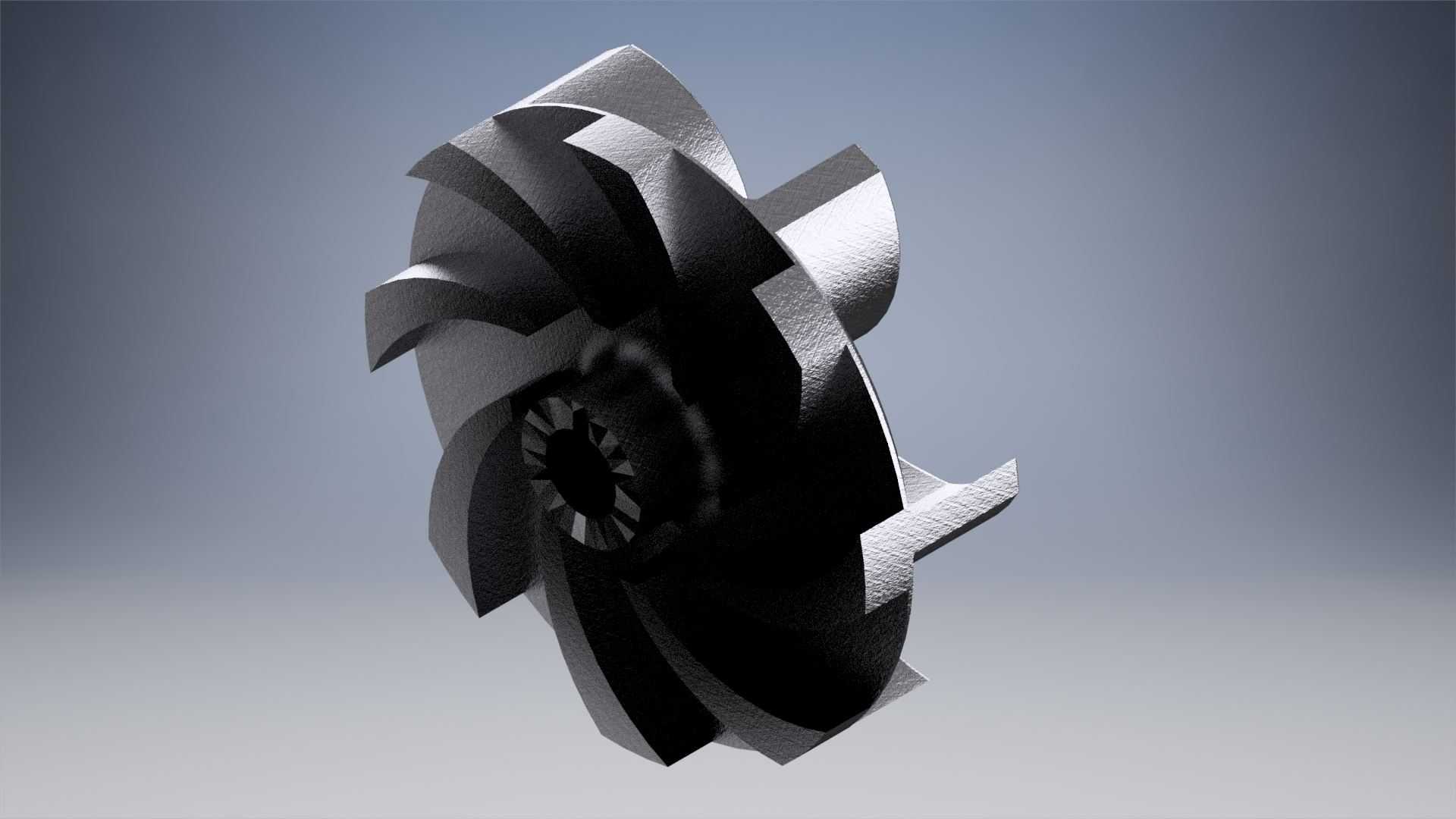

在高粘度流体、含悬浮颗粒物料的输送场景中，常规闭式叶轮往往存在流道堵塞、介质剪切破坏、输送效率骤降的问题，这款弹波脉冲式叶轮结构，正是针对这类特殊工况做的定向优化设计。从结构设计逻辑来看，整体采用多叶片扭曲空间曲面构型，叶片前缘做了圆弧过渡修型，避免大尺寸悬浮颗粒进入流道时发生卡滞，叶片沿轮毂周向呈非等距排布，运转时可以产生规律性的脉冲推力，打破高粘度介质在流道内的层流边界层，降低介质与流道壁面的粘附阻力，相比普通离心叶轮，针对粘度超过150cP的介质，输送效率能提升近两成。设计过程中特意将叶片出口边做了斜切处理，减少介质离开叶轮时的径向冲击，降低泵体蜗壳部位的紊流损耗，同时轮毂部位采用渐变锥面结构，从入口端到出口端直径平缓增大，引导介质平稳完成轴向到径向的流向转换，避免局部低压区产生的气蚀问题。从安装边界来看，叶轮中心设置标准键槽孔，可适配常规离心泵的轴伸尺寸，叶轮整体外径控制在适配小流量高扬程泵型的区间，轴向安装尺寸与同规格闭式叶轮完全互换，不需要对原有泵体、密封结构做额外改造，就能直接替换升级。实际应用场景覆盖非常广，在食品行业输送高浓度果酱、含果粒的饮品时，柔和的脉冲推力不会破坏果粒的完整形态；在污水处理环节输送含污泥颗粒的介质时，宽流道设计不会发生纤维缠绕、颗粒卡堵的问题；在化工行业输送高粘度树脂、浆料时，曲面叶片的低粘附特性可以减少介质在叶轮表面的结垢残留，降低日常维护的清理频次。建模过程中对每个叶片的曲面曲率做了连续校验，保证曲面G2连续，不管是后续做数控加工还是铸造开模，都能直接提取曲面数据使用，叶片厚度从根部到前缘做了等强度渐变，根部厚度满足高负载下的结构强度要求，前缘薄化处理降低介质切入阻力，整体做了动平衡预设结构，在最高额定转速下运转不会产生额外的振动载荷，适配多数工业输送泵的运行参数要求。
