佩克诺涡轮流体增压结构三维建模

　　在流体输送、低压气体增压、小型通风引风的工况场景里，这类佩克诺结构的涡轮装置常作为核心动力部件出现，区别于普通离心风机的直叶片设计，其流道曲率经过多轮迭代优化，能在较小的安装空间内实现更高的压升效率，适配小功率输入下的流体输送需求。从实际应用场景来看，这类结构既可以配套小型工业设备的散热引风系统，也能作为微型气力输送装置的动力源，在实验室通风、小型除尘工位的负压收集、电子设备集中散热风道里都能见到同原理的结构应用，部分小型内燃机的进气增压段也会参考这类流道的曲率设计逻辑，平衡增压比与结构紧凑性的需求。

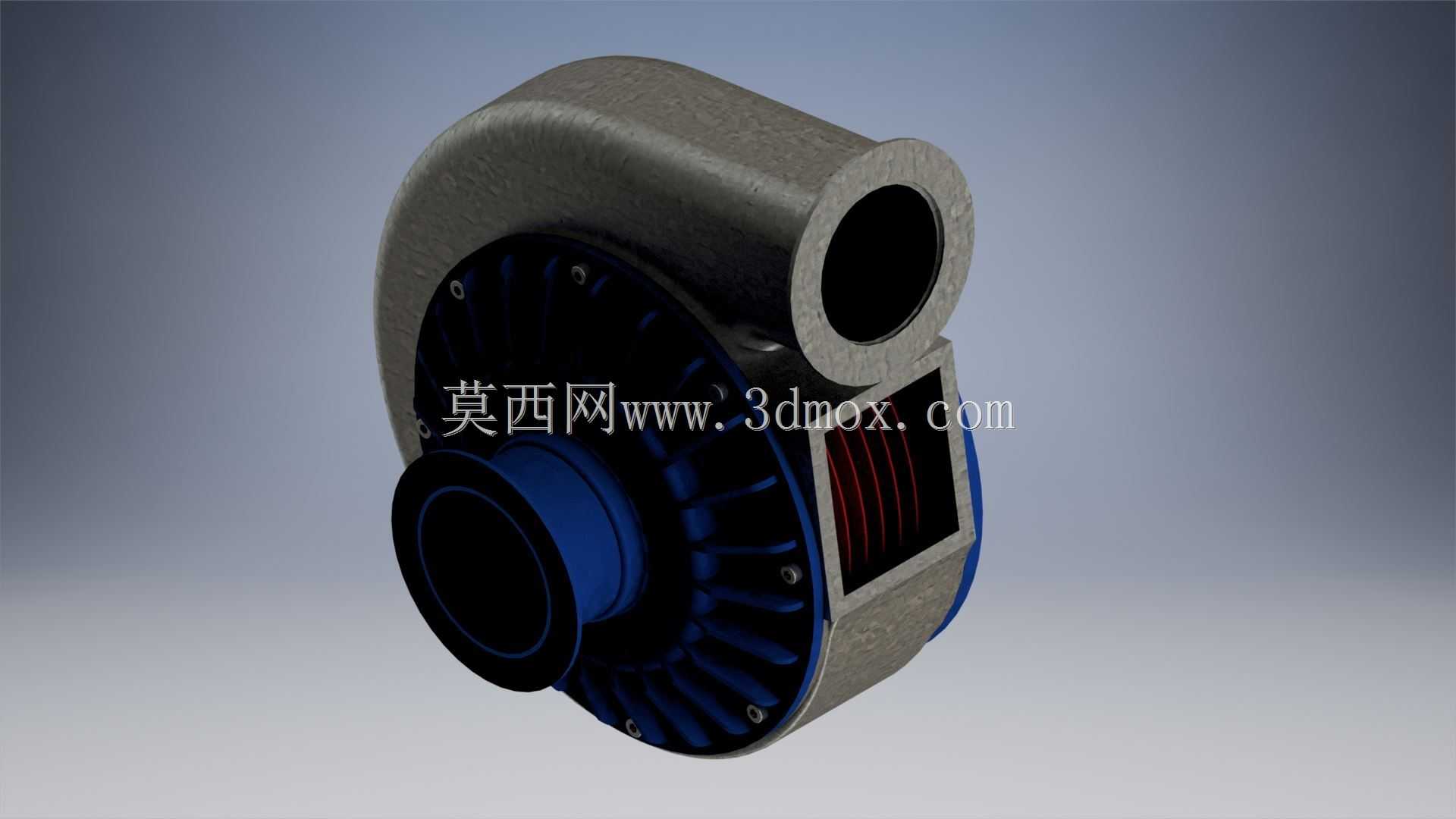

　　从结构设计思路来看，建模时优先确定的是叶轮的子午面型线，叶片采用后弯式空间曲面设计，每一片叶片的进出口安装角都经过流场仿真修正，避免气流在叶道内出现分离涡，降低流动损失。蜗壳部分采用变截面螺旋线型设计，从叶轮出口到排气口的通流截面沿周向逐步扩大，匹配叶轮出口的气流速度分布，把叶轮输出的动压尽可能转化为静压，减少出口段的湍动损失。进气口采用收敛式直筒结构，能让进入叶轮的气流更均匀，避免进气偏流导致的叶轮振动与效率下降，进气口与叶轮入口的配合间隙控制在合理范围，既保证转动件与静止件不发生刮蹭，又能减少间隙处的回流泄漏。

　　外形尺寸与安装边界方面，这类结构的整体轮廓近似蜗壳包裹的类圆形，最大径向尺寸集中在蜗壳的最外端，轴向尺寸受叶轮宽度与轴承座安装位的限制，安装时需要预留进气口的轴向对接空间，以及排气口的径向接管空间，底部的安装支脚需要匹配设备机架的安装孔位，安装面的平面度需要控制在合理公差范围内，避免装配后蜗壳受迫变形导致叶顶间隙不均。叶轮与蜗壳之间的叶顶间隙是设计时的关键控制项，间隙过大会导致回流损失升高，整机效率下降，间隙过小则会因为加工误差、热胀冷缩、运行振动等问题出现动静件碰磨，引发设备故障。

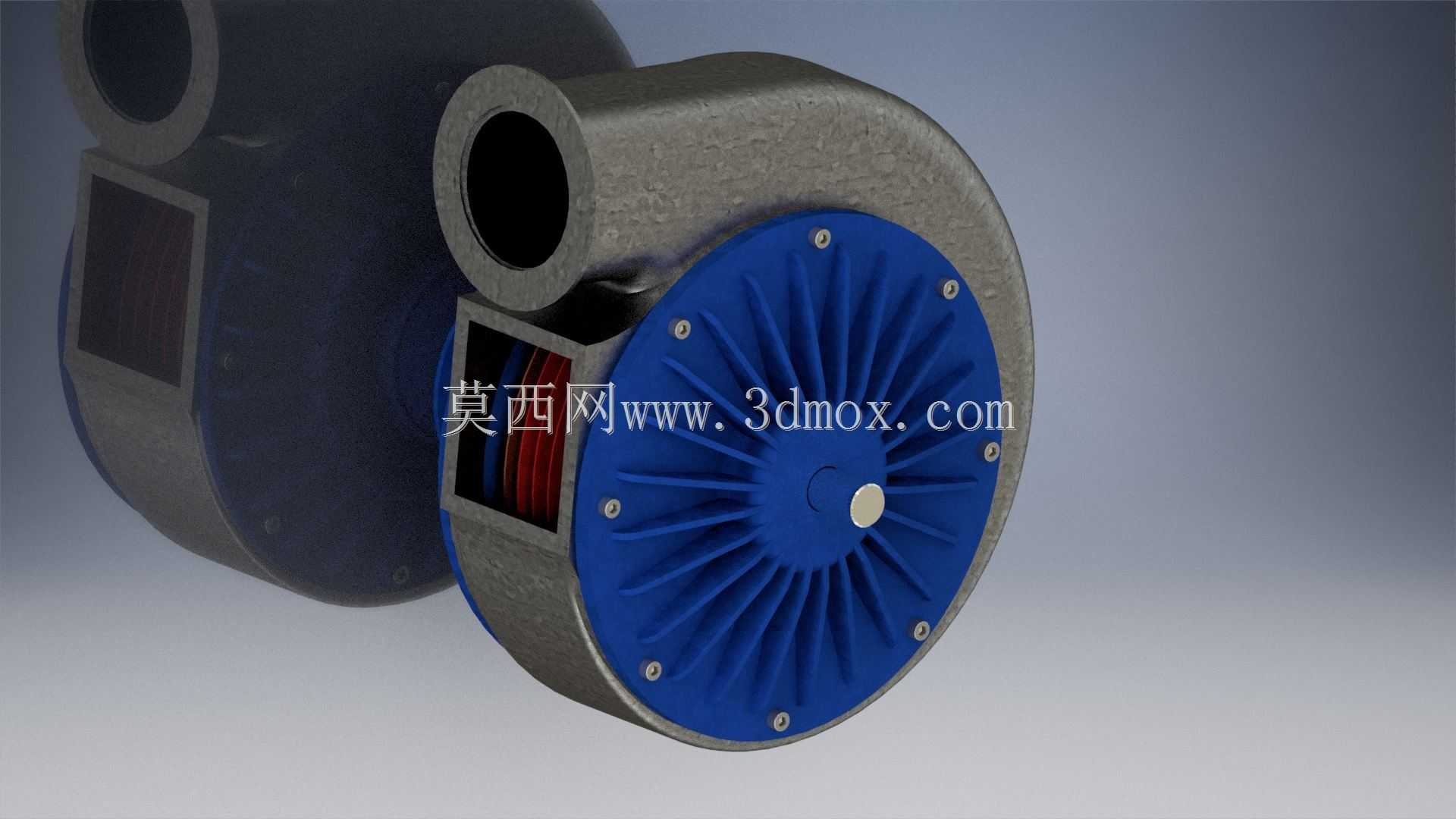

　　结构细节上，叶轮的轮盘与轮盖采用一体化的曲面过渡设计，减少气流在轮侧的流动阻力，叶片与轮盘、轮盖的连接位置做了圆角过渡，既降低应力集中，也能减少气流在角部的滞止损失。蜗壳的侧壁设置了观察窗口结构，日常维护时可以不用拆解整机就观察叶轮的积灰、磨损情况，窗口的密封结构采用嵌入式密封条设计，保证运行时的气密性，避免漏气导致的性能下降。轴承安装位位于叶轮的中心轮毂处，采用同轴度定位设计，保证叶轮转动时的动平衡精度，减少运行时的振动与噪音。

　　实际选型适配时，需要根据工况的流量、压升需求匹配对应的叶轮直径与转速，这类结构的特性曲线相对平缓，在管网阻力波动的工况下运行稳定性更好，不会轻易出现喘振问题。建模过程中对所有过流面的曲面做了连续性检查，保证曲面的G2连续，避免后续做流场仿真时出现网格畸变的问题，所有安装配合面都预留了合理的公差带，方便后续转化为工程图纸时直接标注加工要求，结构的壁厚根据承压需求做了差异化设计，蜗壳承压段的壁厚满足低压工况的强度要求，安装支脚位置做了局部加厚，保证安装固定时的结构强度。
