带安装底座侧装式辅助传动机构

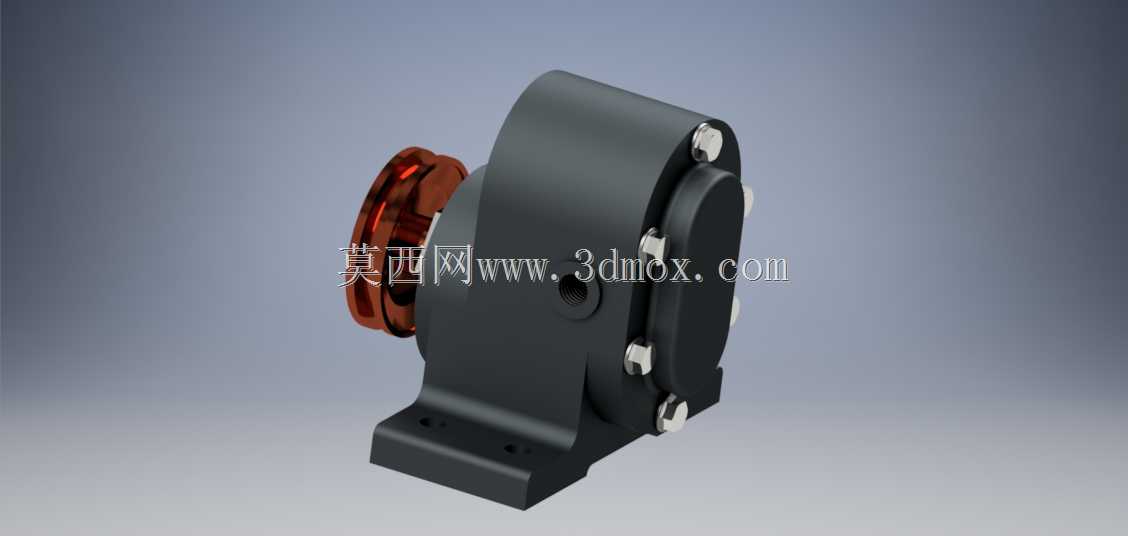

　　在轻工输送、小型自动化生产线的辅助动力传递环节，这类侧装带座传动结构的应用场景十分普遍，不少需要在设备侧立面取力、不占用主安装面空间的工位，都会采用类似结构完成动力的换向与扭矩传递，比如包装线的侧边拨料机构、小型输送线的端侧驱动单元、非标设备的辅助进给传动端，都能见到这类结构的实际落地。从实际使用角度看，这类结构不需要额外制作复杂的安装转接件，自身集成的安装底座可以直接通过螺栓固定在设备的立面安装板上，省去了现场配焊、二次加工安装位的工序，对于设备组装阶段的效率提升有明显帮助，尤其是在多工位并行组装的非标设备产线搭建中，这类集成式安装结构能大幅减少现场调试的配做工作量。

　　从功能特性上看，该结构的核心作用是完成输入轴与输出端的动力换向传递，输入端的带轮结构可以适配同步带、V带等常见的柔性传动件，能够吸收传动过程中的小幅振动，避免刚性连接带来的冲击载荷直接传递到后端执行件；壳体内部集成了轴系支撑结构，不需要额外加装外置轴承座，整体的集成度较高，外露的紧固件采用内六角圆柱头螺栓，既保证了壳体连接的刚性，也不会在设备外侧形成突出的干涉点，适配周边空间紧凑的安装场景。壳体侧面预留的工艺孔，是用于装配阶段调整内部轴承间隙、加注润滑脂的操作位，日常维护时不需要完全拆解壳体，就能完成润滑保养，降低了设备运维的拆解工作量。

　　设计思路上，该结构优先考虑了安装的适配性与维护的便捷性，底座部分设计了两个长圆形安装孔，允许安装时在垂直方向做小幅的位置调整，抵消安装板加工时的孔位误差，降低对安装面加工精度的要求；壳体采用分体式拼接结构，分为主体腔室与侧端盖两部分，加工时可以分别完成内腔轴承位、轴孔的精加工，再通过止口定位完成拼接，既保证了轴系的同轴度要求，也降低了整体壳体的加工难度，相比一体式铸造壳体，分体结构的内部清砂、轴承位加工的可达性更好，成品率更高。输入端的带轮轮槽做了倒角处理，安装传动带时不需要专用工具就能快速套入，带轮与输入轴之间采用键连接传递扭矩，轴端加装了轴向挡圈防止带轮在运转过程中发生轴向窜动，即使在频繁正反转的工况下，也能保证连接的可靠性。

　　从安装边界与尺寸适配角度看，该结构的底座安装面为平整加工面，安装时需要保证贴合的设备立面平面度不低于0.1mm，避免安装后壳体发生形变导致内部轴系卡滞；整体的外轮廓在垂直方向的高度不超过常规100mm规格铝型材的安装面宽度，水平方向的伸出长度控制在150mm以内，不会过多占用设备侧方的操作空间；输入端带轮的中心高与底座安装面的距离为固定值，选型时可以直接匹配对应中心高的动力输出端，不需要额外计算转接高度；侧端盖的外端面没有突出的紧固件，距离周边设备构件的安全间隙只需要预留10mm以上，就能满足运转时的散热与维护操作空间。需要注意的是，该结构的输出端适配的轴径为常规通用规格，连接外部执行件时可以通过联轴器直连，也可以加装小齿轮完成啮合传动，适用的工况转速不超过300rpm，传递的额定扭矩在50N·m以内，适合轻载辅助传动的工位使用，不适合作为主传动机构承载大载荷冲击。

　　在实际建模过程中，这类结构的细节处理需要重点关注止口的配合公差，轴承位的尺寸公差按照基孔制过渡配合设计，既能保证轴承安装时不会过松发生跑圈，也不会因为过盈量太大导致装配时轴承内圈涨紧过度出现卡滞；壳体的壁厚设计保持均匀，避免壁厚差异过大导致铸造或者3D打印时出现缩孔、形变问题，安装底座的厚度比壳体壁厚增加2mm，提升安装后的整体刚性，避免螺栓紧固时底座发生形变。所有外露的棱边都做了C1倒角处理，既避免装配时划伤操作人员，也能去除加工产生的毛刺，提升零件的外观质感。
