GE16V228发动机检修作业平台结构

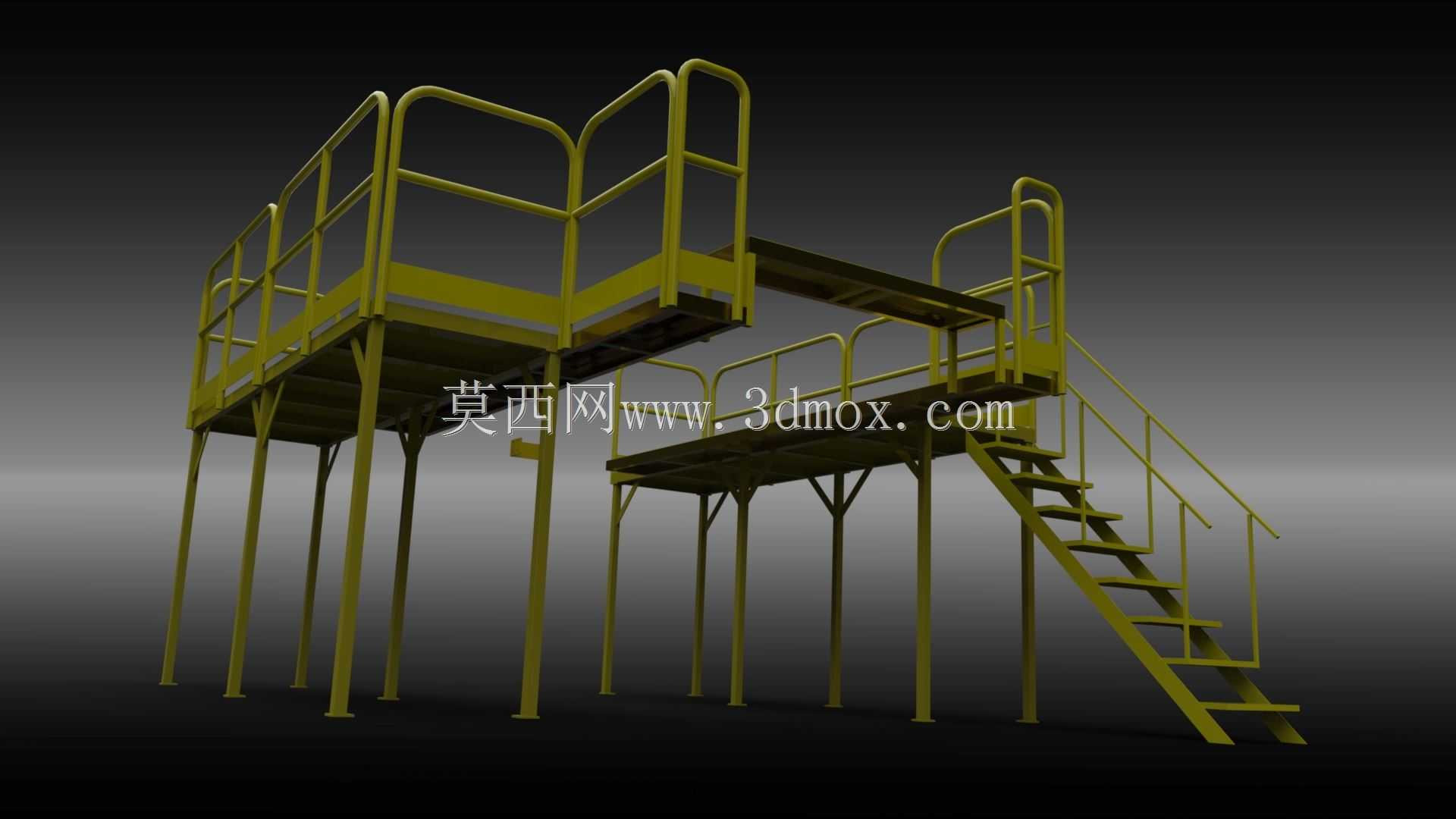

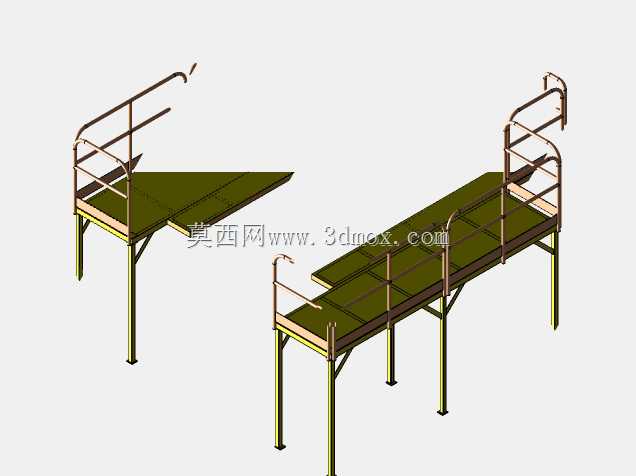

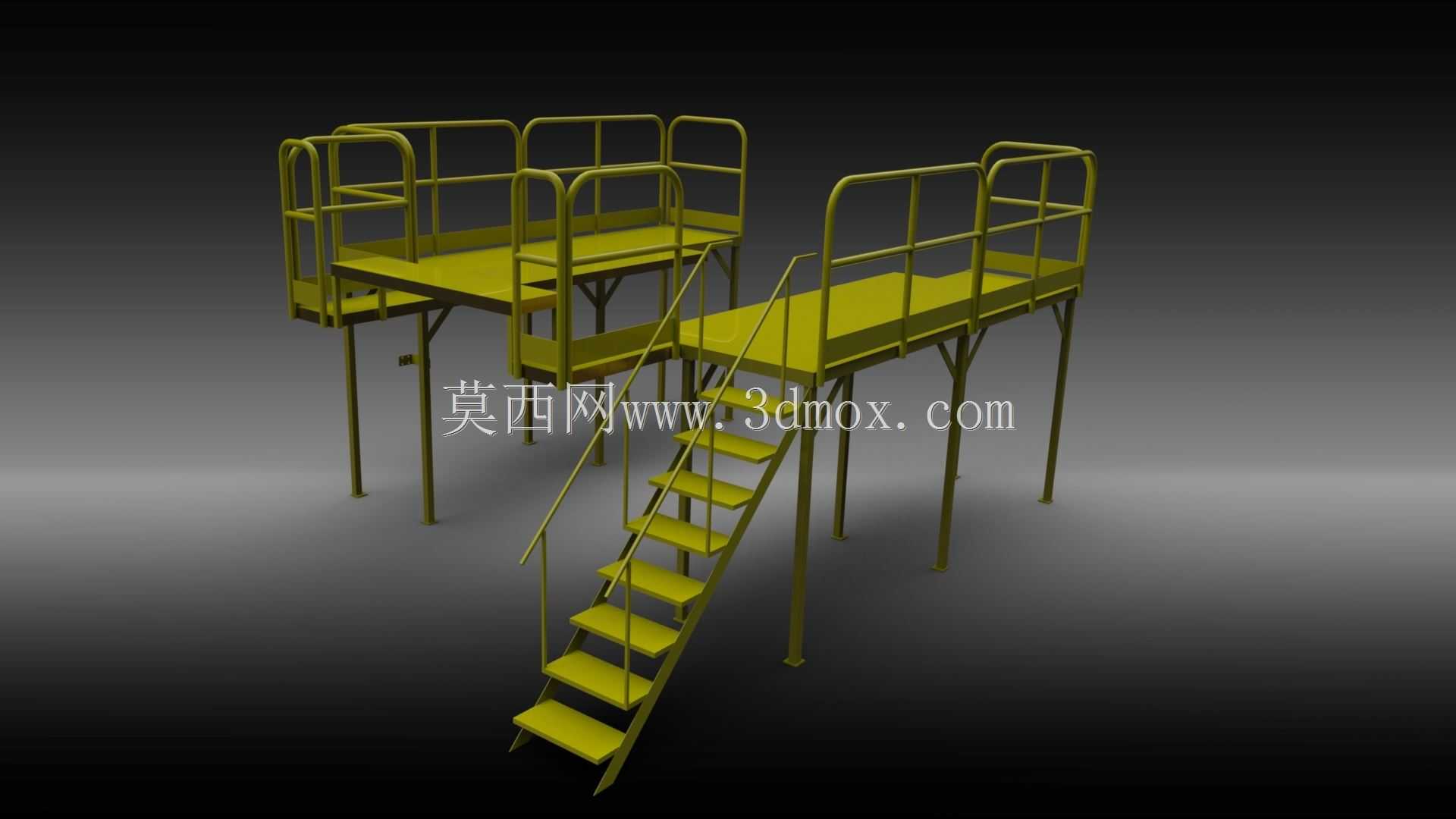

　　兼顾上下通行的便捷性与空间占用率，步梯两侧同样设置连续扶手，扶手末端做圆弧收头处理，避免剐蹭作业人员的工装或携带的检修工具。针对GE16V228发动机的外形轮廓，平台的作业面做了适配性的缺口避让设计，作业面与发动机缸体、管路附件的间隙控制在80-120mm区间，既保证作业人员能够近距离接触发动机的各个检修点位，又预留出足够的管路拆装、部件吊运的操作空间，不会因为平台距设备过近导致扳手、套筒等工具的操作行程受限。平台的支腿部分采用可调式地脚结构，能够适配厂区内不平整的混凝土地面，调平行程覆盖0-60mm的地面高差，保证整个平台架设后无晃动、无局部悬空，支腿底部设置防滑橡胶垫，避免设备运行时的微振动导致平台移位。从安装边界来看，这套针对GE16V228型发动机打造的检修作业平台，核心服务于重型动力设备的厂区维保、定期拆检、部件更换等现场作业场景，在燃气电站、船舶动力车间、工矿企业自备电站的发动机运维环节中，这类定制化作业平台是替代临时梯架、零散登高凳的核心工装，能从根源上规避高空作业失稳、作业面无依托导致的部件磕碰、人员操作姿态受限等实际问题。从结构设计逻辑来看，平台整体采用分体式框架拼接思路，主体承载框架以型钢焊接为基础，作业面铺设防滑花纹钢板，所有临边位置设置双横杆防护栏，防护栏高度符合工业作业平台的安全防护要求，栏架间隙控制在防止工具坠落、人员失足的合理区间。平台一侧设置斜向步梯，步梯踏面做防滑冲压处理，步梯倾角控制在42度以内，

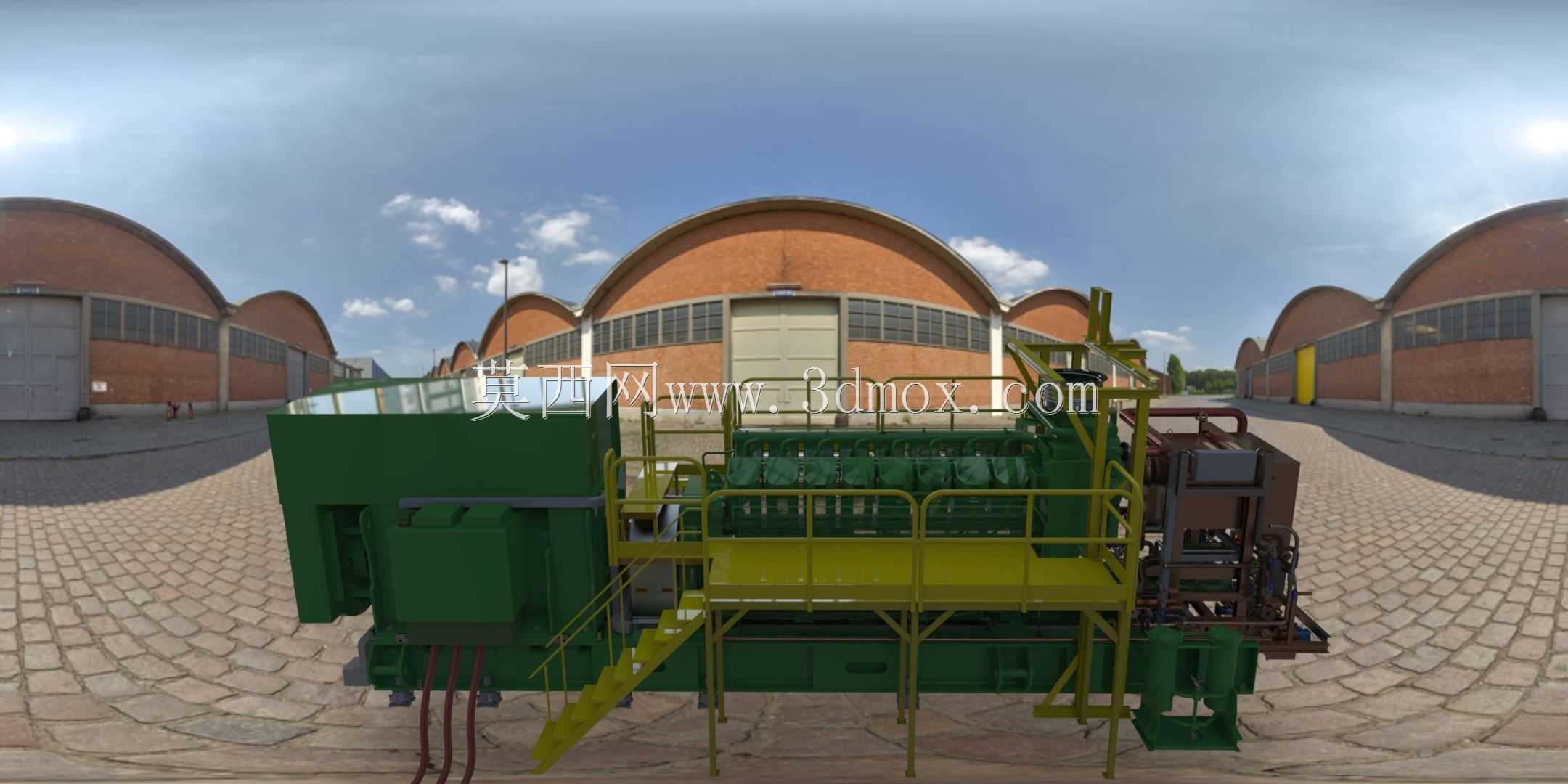

　　整套平台的外围轮廓尺寸匹配单台GE16V228发动机的维保作业范围，横向跨度覆盖发动机的进排气侧与输出端侧，纵向长度覆盖发动机从前端齿轮室到后端飞轮壳的全部区域，平台架设完成后，作业人员无需反复挪动登高工具，就能够到达缸盖螺栓、喷油器、排气管路、冷却水管路等所有常规检修点位，大幅缩短单台发动机的维保作业时长。平台的框架上还预留了工具挂板、零件暂存托盘的安装孔位，作业时可以将常用的扭矩扳手、密封件、拆下的螺栓螺母就近放置，减少来回取放工具的无效动线。在结构强度设计上，平台的额定均布载荷满足每平方米200kg的作业要求，能够同时容纳3-4名检修人员携带工具开展协同作业，局部集中载荷点位做了加强筋焊接处理，针对发动机大修时需要放置缸盖、

　　连杆等重型部件的区域，额外增加了横梁密度，避免局部载荷过大导致平台板面变形。平台的所有焊接部位都做了焊渣清理与防锈涂装处理，涂装颜色采用工业维保场景常用的警示绿与安全黄搭配，步梯边缘、平台临边的踢脚板位置刷黄黑警示漆，在车间照明环境下具备足够的辨识度，避免人员误踩空。不同于通用型登高作业平台，这套结构完全围绕GE16V228发动机的外形尺寸与维保作业流程设计，没有多余的冗余结构，整体拆装便捷，各个拼接单元的重量控制在两人可搬运的范围内，不需要借助起重设备就可以完成平台的架设与转场，在多台同型号发动机的车间内，能够快速转移到待检修设备旁完成布设。平台的防护栏上还预留了安全带挂点，作业人员在进行发动机顶部的检修作业时，

　　可以将安全带挂接在挂点上，满足高空作业的安全规范要求。针对发动机检修时可能出现的油污滴漏问题，平台作业面的边缘设置了导油槽，滴落在平台上的油污可以通过导油槽汇集到端部的接油口，接入临时接油容器，避免油污直接流淌到车间地面造成滑倒风险，也减少了维保作业后的地面清理工作量。整套结构的设计没有采用复杂的异形构件，所有型钢、板材都是工业场景常用的标准型材，后期维护时如果出现局部构件变形、损坏，可以直接采购同规格型材更换，不需要定制特殊加工件，降低了平台全生命周期的使用成本。在实际作业场景中，这类定制化检修平台能够将发动机维保的作业效率提升40%以上，同时大幅降低作业人员的劳动强度，避免长期踮脚、俯身操作带来的职业损伤，也减少了工具、零部件从高处坠落损坏发动机本体或者砸伤人员的安全隐患。
