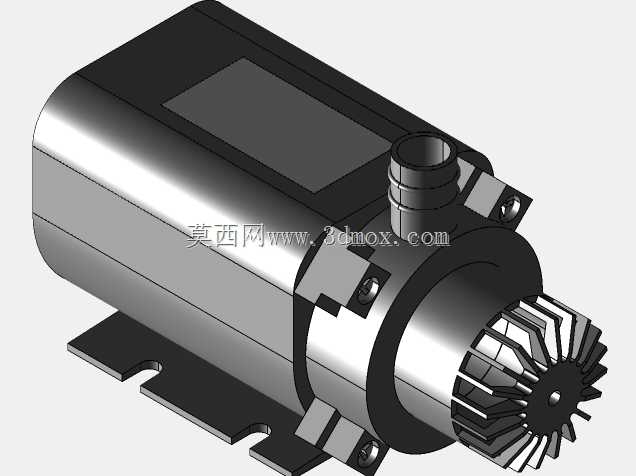

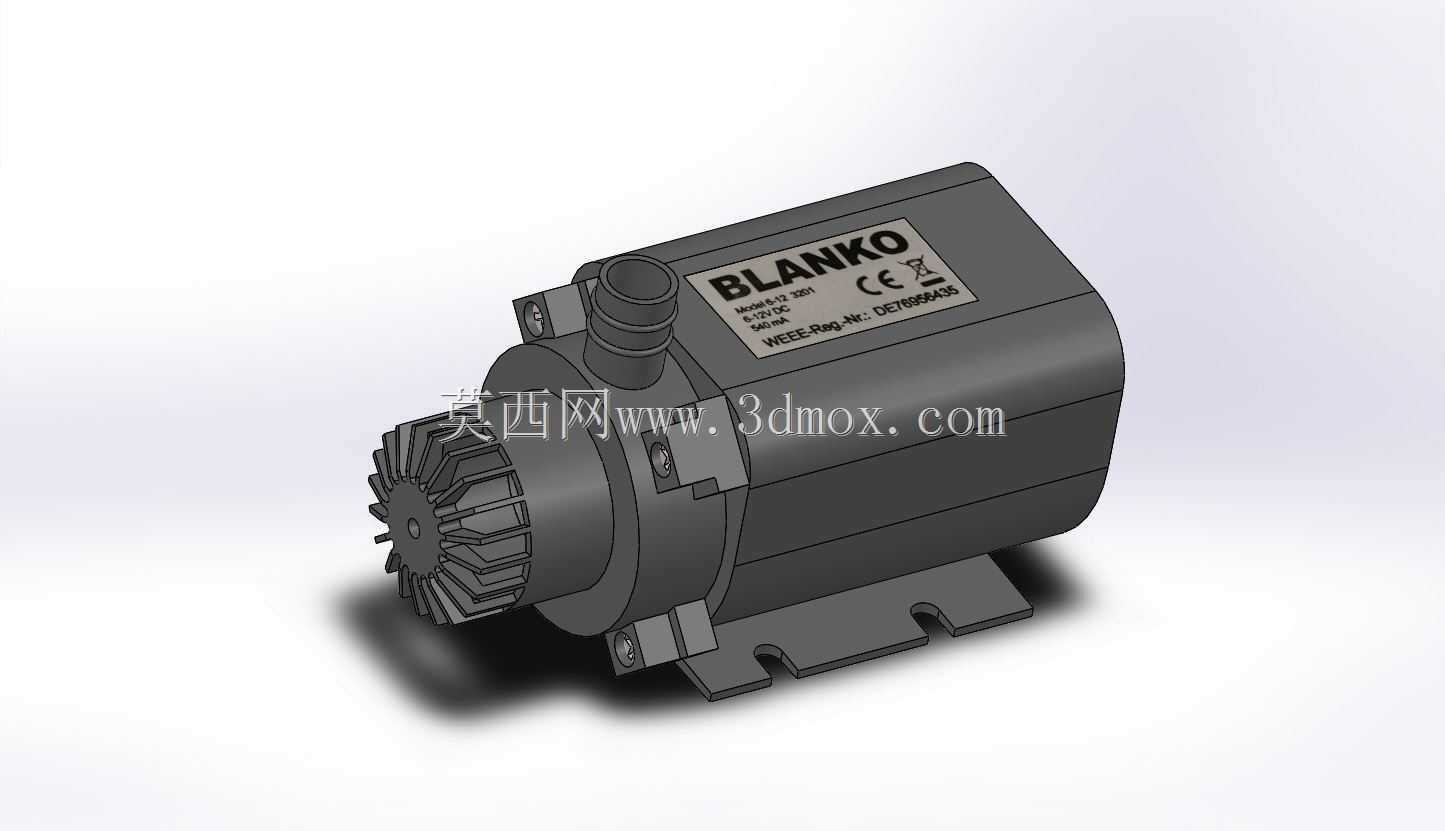

小型直流驱动微型浇水输水水泵结构

　　这款微型输水装置的结构设计，首先要匹配桌面级小型水循环、盆栽自动浇灌、小型水冷散热回路这类低流量低压头的应用场景，这类场景普遍对安装空间、运行噪音、功耗有较高要求，不能照搬工业级离心泵的厚重结构。从实际使用需求出发，该泵采用侧出进水接口、轴向出水的布局，进水端设置带格栅的进水端盖，格栅的筋条宽度、间隙尺寸经过匹配，既能阻挡大颗粒杂质进入叶轮腔，又不会过度增加进水阻力，避免出现气蚀余量不足的问题，适合输送常温清水或者低浓度的水溶性营养液，完全覆盖家庭盆栽浇水、小型工艺喷泉循环、电脑水冷回路补液这类场景的使用需求。泵体的动力端采用集成式安装座，底座预留两个长圆形安装孔，孔位的间距、孔径按照小型设备的通用安装规范设计，

　　既可以通过螺栓直接固定在塑料或者薄金属安装板上，也能搭配减震胶垫使用，降低运行时的振动传递，安装时不需要额外制作复杂的转接支架，适配性较强。整体外形做了圆角过渡处理，没有尖锐的棱角，既避免安装调试时划伤操作人员，也能减少外壳注塑生产时的应力集中问题，提升外壳的结构强度。泵体的动力部分和叶轮腔做了分隔式密封设计，中间设置密封隔腔，避免输送的液体渗入电机绕组部分，延长设备的连续运行寿命，叶轮采用离心式结构，叶片的弧度经过优化，在低转速下也能获得稳定的输出流量，不会出现明显的流量脉动，适合对供水稳定性有一定要求的小型输水场景。接线端设置在泵体尾部，和进出水接口保持足够的安全距离，避免管路渗漏时液体接触接线部位引发安全问题，

　　外壳上的标识区域预留了平整的安装面，方便粘贴参数标识或者品牌标签，不会因为曲面导致标识起翘脱落。在结构建模过程中，需要重点关注叶轮腔和电机轴的同轴度公差，这个公差直接影响泵的运行噪音和输出效率，如果同轴度偏差过大，会导致叶轮和腔壁出现摩擦，不仅会增大运行噪音，还会降低泵的输出压头，严重时甚至会导致叶轮卡滞烧毁电机。进出水接口采用标准的小尺寸快插结构，适配常用的小型输水软管，安装时不需要额外的管接头配件，直接将软管套在接口上就能完成管路连接，拆卸也十分方便，适合需要经常拆装维护的使用场景。底座的安装孔做了沉台设计，螺栓锁紧后螺栓头不会突出底座平面，保证泵安装后能够平稳贴合安装面，不会出现倾斜晃动的问题。

　　泵体的散热筋设置在电机端的外壳上，顺着电机轴向布置，既能够增加外壳的散热面积，帮助电机在连续运行时散出热量，也能在外壳注塑生产时起到加强筋的作用，提升外壳的抗形变能力，即使受到轻微的外力碰撞也不容易出现开裂变形。这款泵的整体尺寸控制在小型手持设备的适配范围内，重量较轻，既可以固定安装在小型设备内部，也能临时搭配移动电源作为便携输水装置使用，比如户外盆栽浇水、小型鱼缸换水这类场景都能适配。在设计过程中，还考虑了不同使用场景的安装方向问题，泵体的密封结构能够支持水平、垂直等多种安装姿态，不会因为安装方向的变化出现密封失效或者流量大幅下降的问题，给设备集成的结构设计留出了足够的布局自由度。叶轮腔的内壁做了光滑过渡处理，没有明显的台阶或者死角，能够减少流体在腔体内的阻力损失，提升泵的运行效率，同时也不容易在腔体内积存杂质，降低长期使用后的堵塞概率。
