带筛网可堆叠工业周转储物箱结构设计

　　这类带筛面的堆垛箱，最早是针对汽配加工车间的切屑周转、生鲜冷链的沥水存储场景开发的，现在已经延伸到电子元器件分拣、农业初加工的物料沥干、工业零部件清洗后的暂存等多个场景，和普通封闭周转箱最大的差异，就是箱体单侧的筛孔结构，不需要额外搭配沥水篮就能完成固液分离、碎屑漏排的功能，在机加工场景里，工人把加工完带切削液的小零件直接放进箱内，切削液会顺着筛孔流到下方接液盘，不用再单独倒腾零件做沥水，能减少二次搬运带来的零件磕碰损伤。

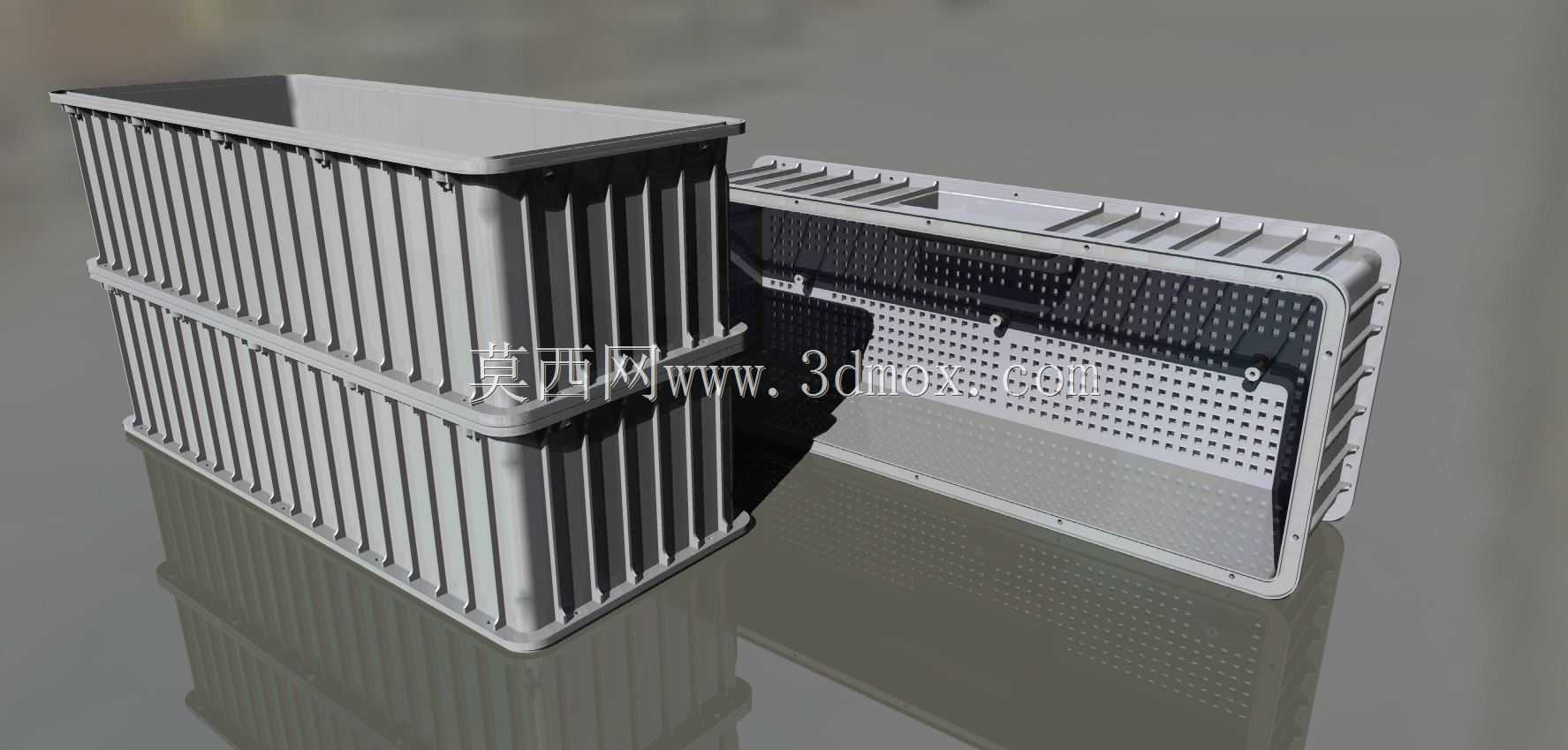

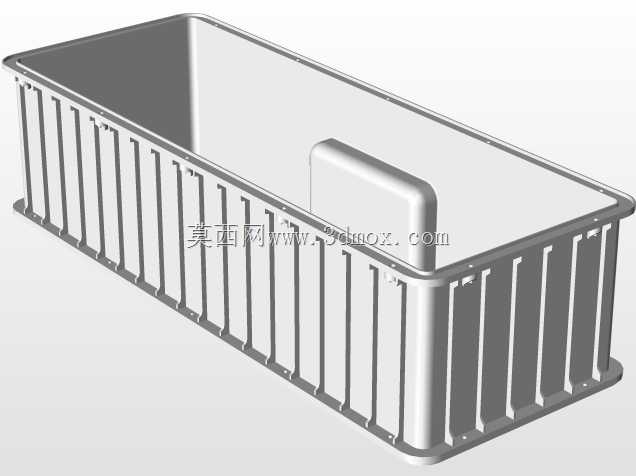

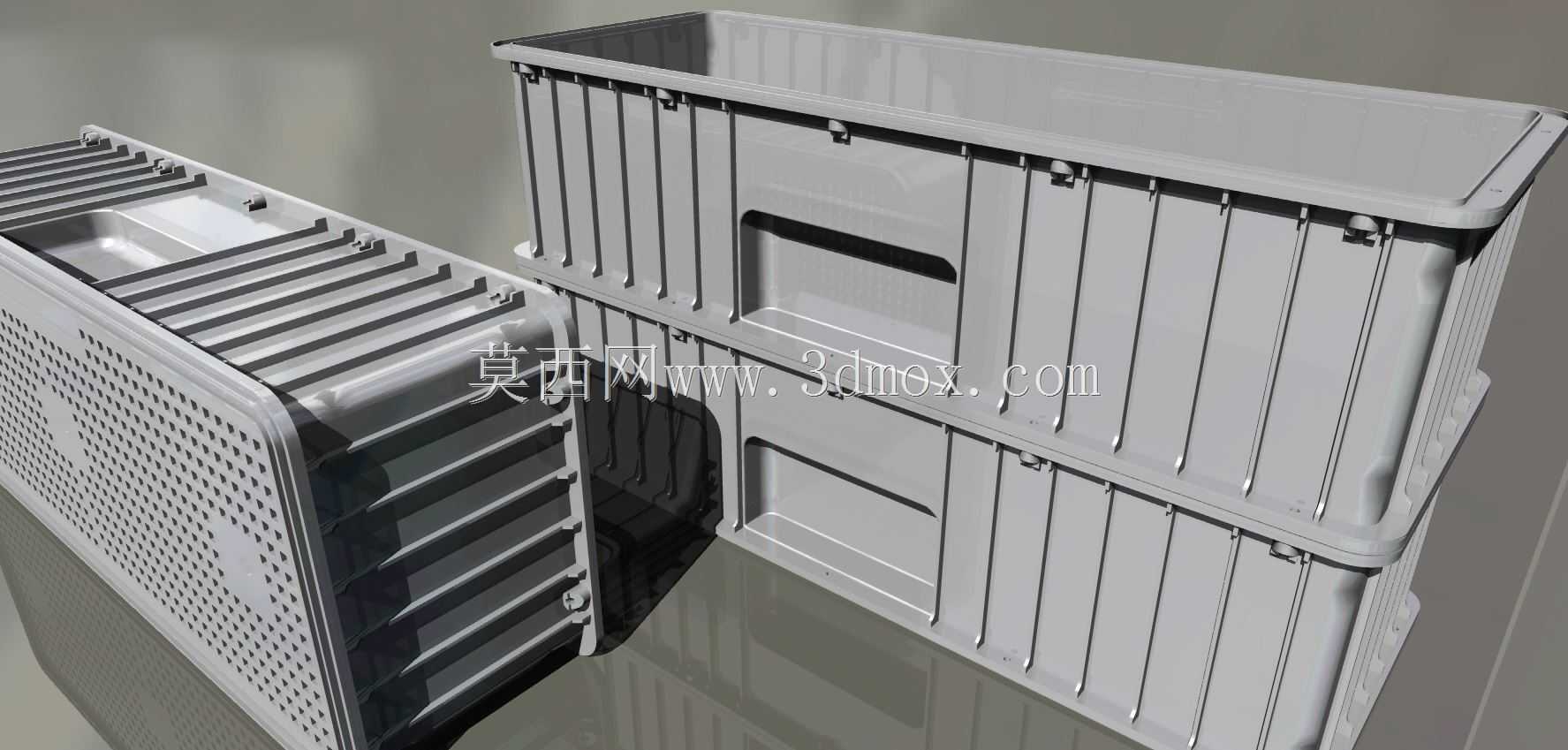

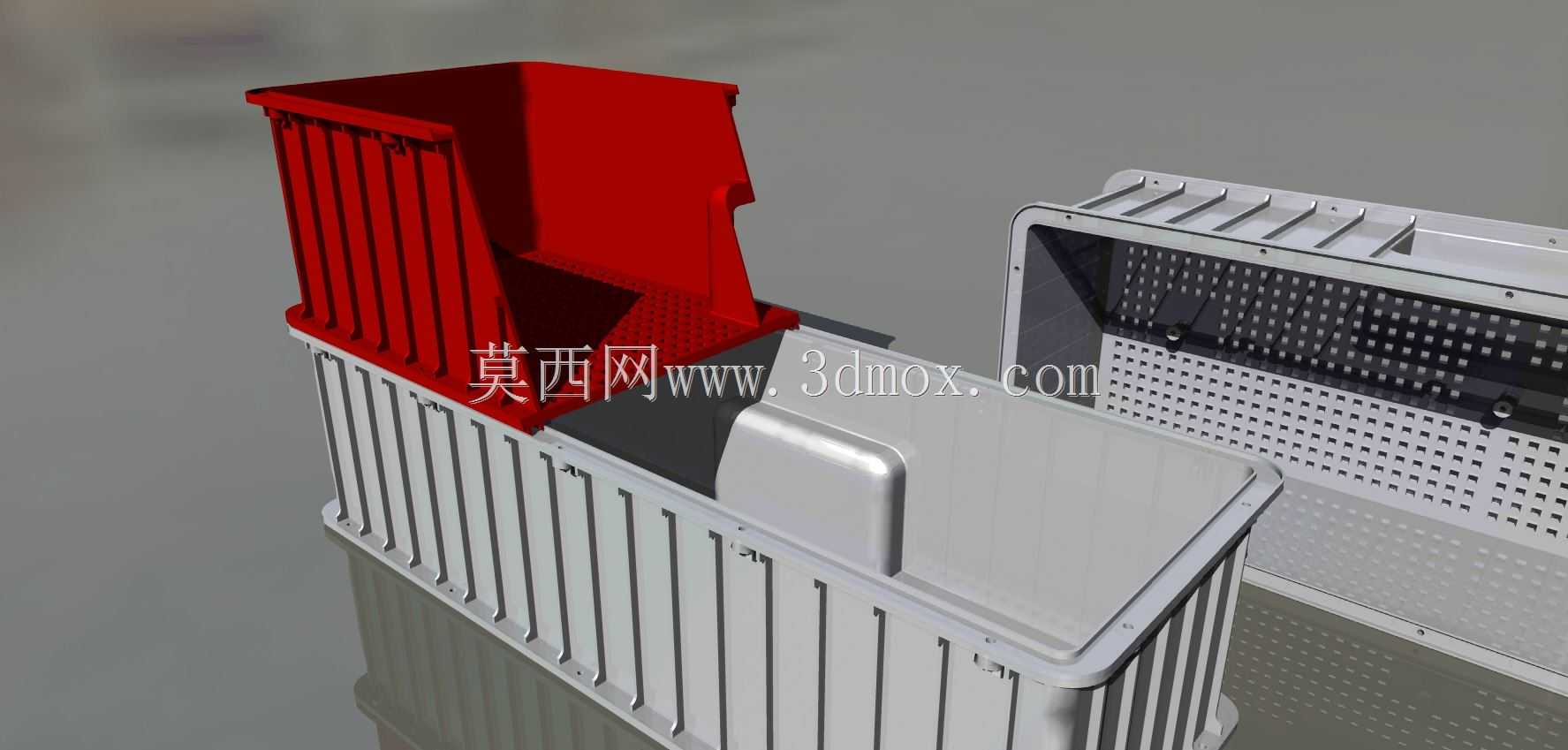

　　设计的时候首先要解决堆垛的稳定性问题，箱体顶部的外翻边和底部的内嵌卡槽做了对应配合，堆垛时上层箱体的底部会完全嵌入下层箱体的顶部边框内，偏移量控制在2mm以内，就算是堆到四层，在普通液压叉车转运的颠簸工况下也不会出现滑箱掉落的情况，箱体侧壁做了竖向的加强筋结构，筋条高度从箱口到箱底逐步收窄，既保证了满载堆垛时的侧壁抗形变能力，空箱套叠的时候也能顺着筋条导向顺利嵌套，空箱存储的占用空间能减少60%以上，对于仓储空间紧张的车间来说这个设计点非常实用。

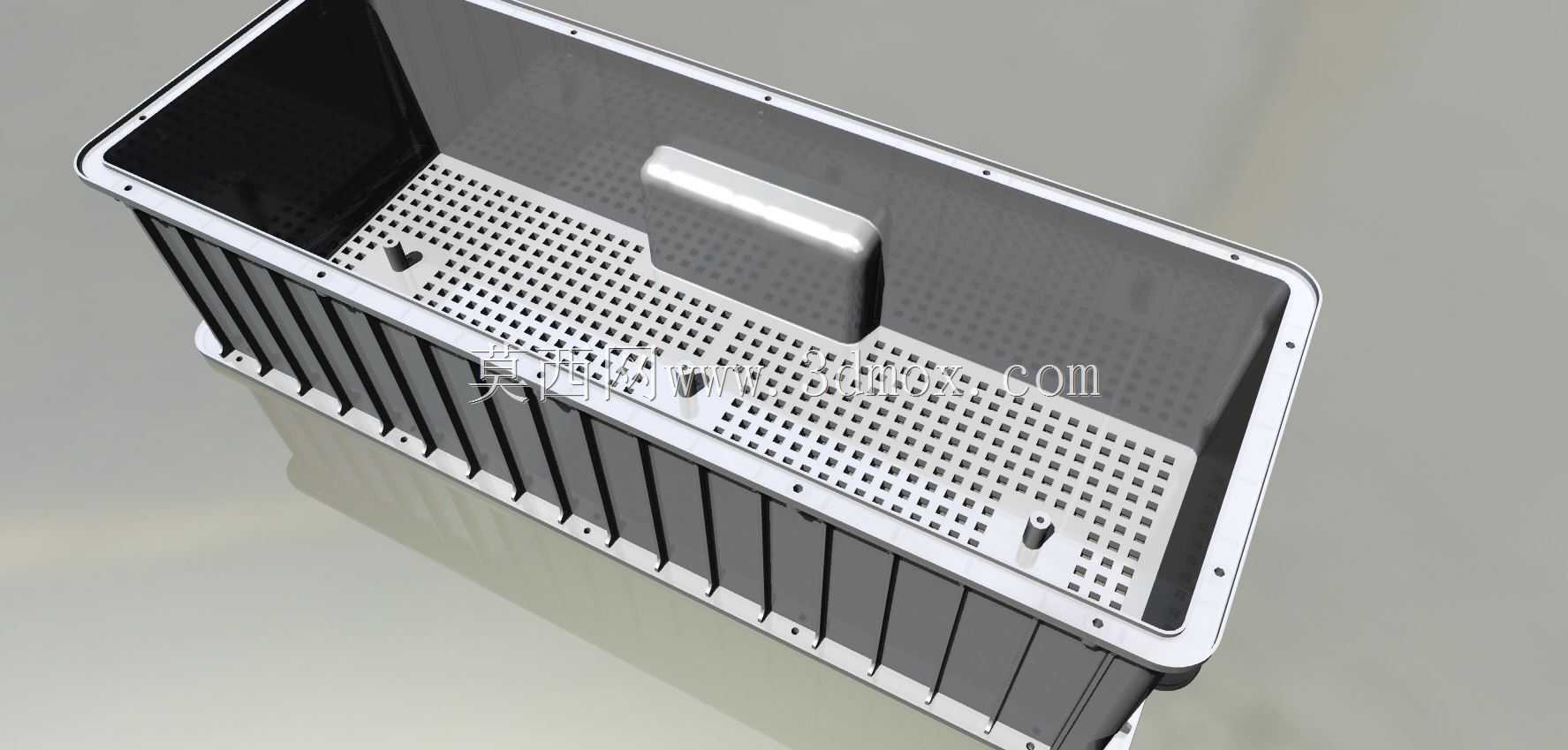

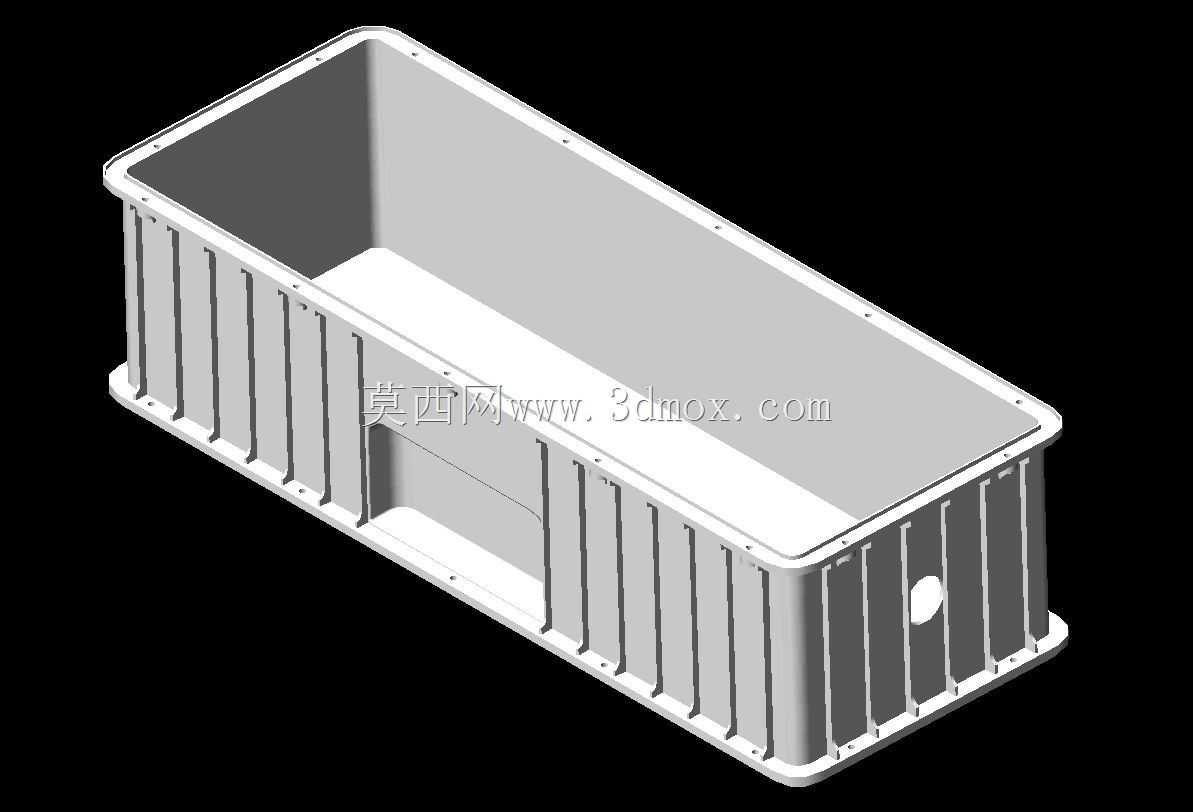

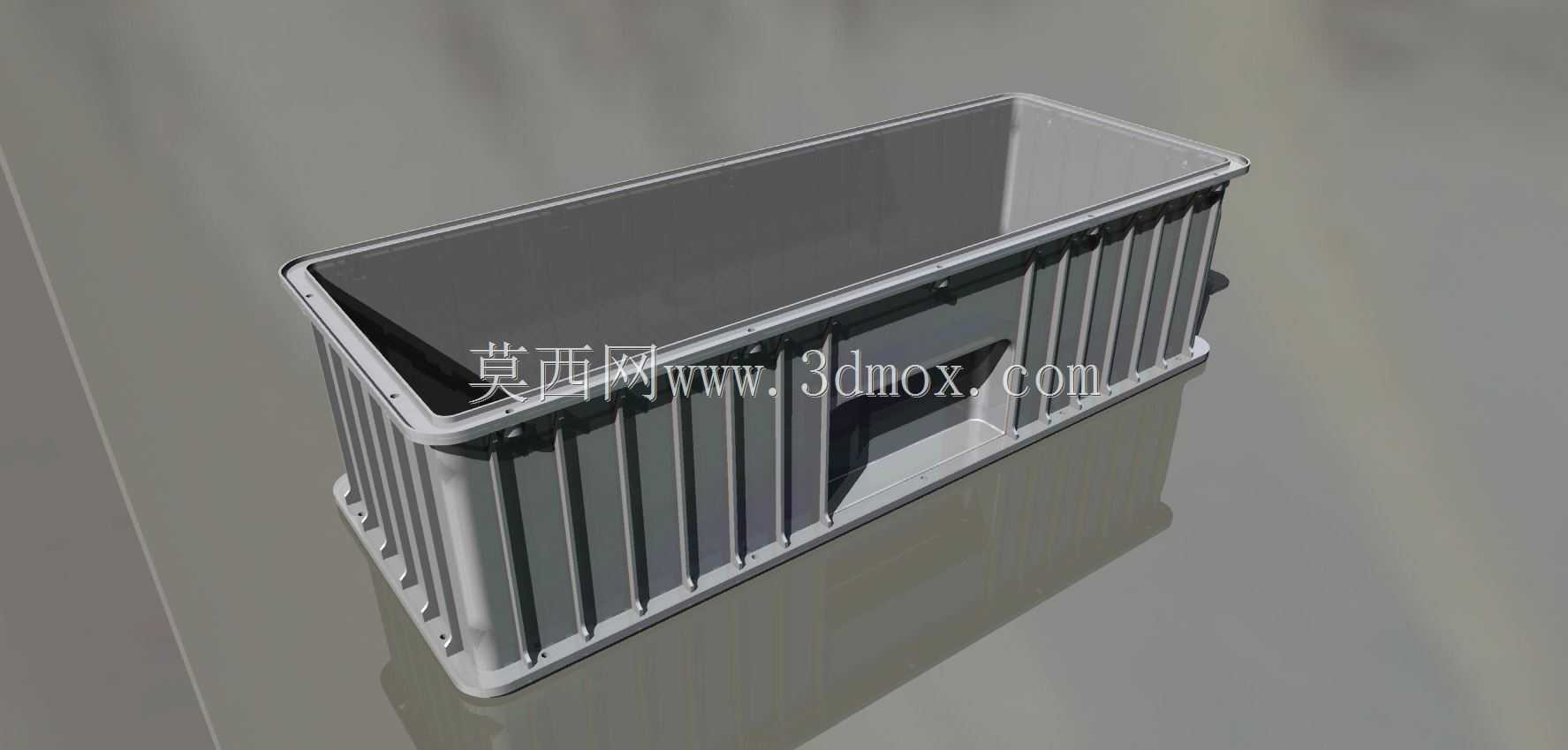

　　箱体侧面的一体化抠手做了内凹式设计，没有外凸的结构，不会在堆垛或者转运的时候和相邻箱体、货架立柱发生勾挂，抠手的内边缘做了R8的圆角处理，工人徒手搬运的时候不会硌手，就算戴防滑劳保手套也能顺利施力。筛面部分的孔型做了长圆孔和圆孔的组合设计，靠近箱底的位置是直径3mm的圆孔，主要用来漏排细小的切屑、水滴，靠近箱口的位置是宽度5mm的长圆孔，通风面积更大，用来存放需要透气的物料时能保证空气流通，避免闷存出现的锈蚀、霉变问题，筛面和箱体主体是一体化注塑成型的，没有额外的拼接缝，不会出现筛网脱落、接缝卡料的问题，清洗的时候也没有卫生死角，用高压水枪冲一遍就能把缝隙里的残留碎屑冲干净。

　　尺寸边界上，这类箱体的外廓尺寸严格适配标准1200*1000mm的工业托盘，单托盘可以整齐摆放4个，不会出现超出托盘边缘的情况，箱体的内底做了1度的斜度，往筛孔方向轻微倾斜，液体或者碎屑会顺着斜面自动往筛孔位置流动，不会在箱底的边角位置积存。箱口的外翻边做了加厚处理，厚度是侧壁厚度的1.8倍，在配合自动化立体库存取的时候，堆垛机的叉臂托住外翻边就能完成整垛箱体的转移，不会出现箱口变形开裂的问题。

　　在实际工况验证里，这类箱体满载25kg物料的时候，堆垛三层静置72小时，底部箱体的侧壁形变量不超过1.5mm，不会出现胀箱导致上层箱体倾斜的问题；在-20℃的冷链仓储环境下，箱体的抗冲击性能依然能满足1米高度自由跌落无开裂的要求，适合跨温区的物流周转使用。和普通的金属周转箱相比，塑料材质的箱体本身重量更轻，工人搬运的劳动强度更低，也不会出现锈蚀掉漆污染物料的问题，对于表面质量要求高的精密零部件周转场景适配性更好。另外箱体的侧壁预留了标签卡槽位置，不用粘贴不干胶标签，直接插入纸质标识卡就能完成物料标识，更换物料的时候只需要换卡片就行，不会在箱体表面残留胶痕，长期使用也能保持外观整洁，适配车间的5S管理要求。
