食品保鲜用硬质冰盒结构设计方案

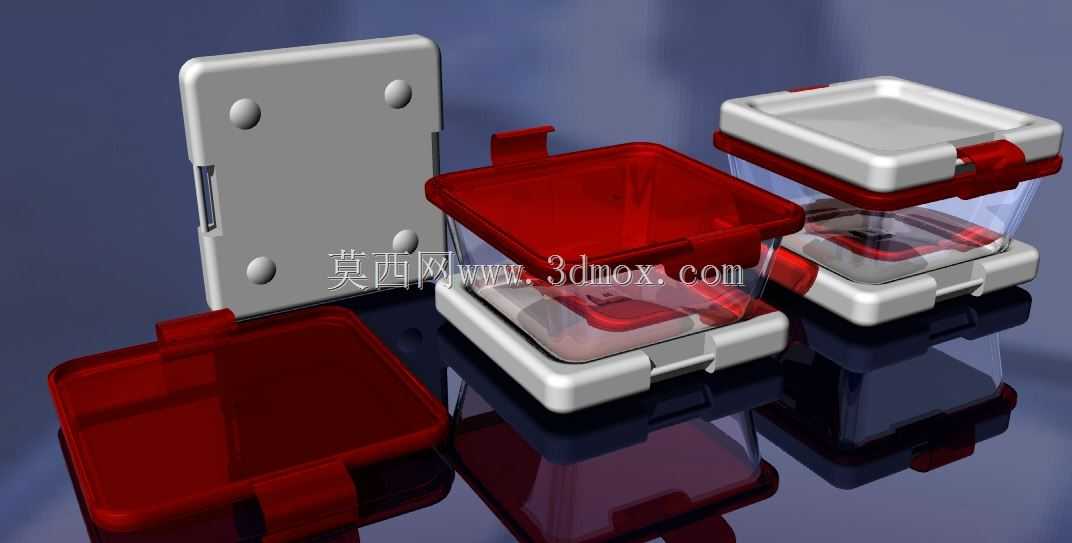

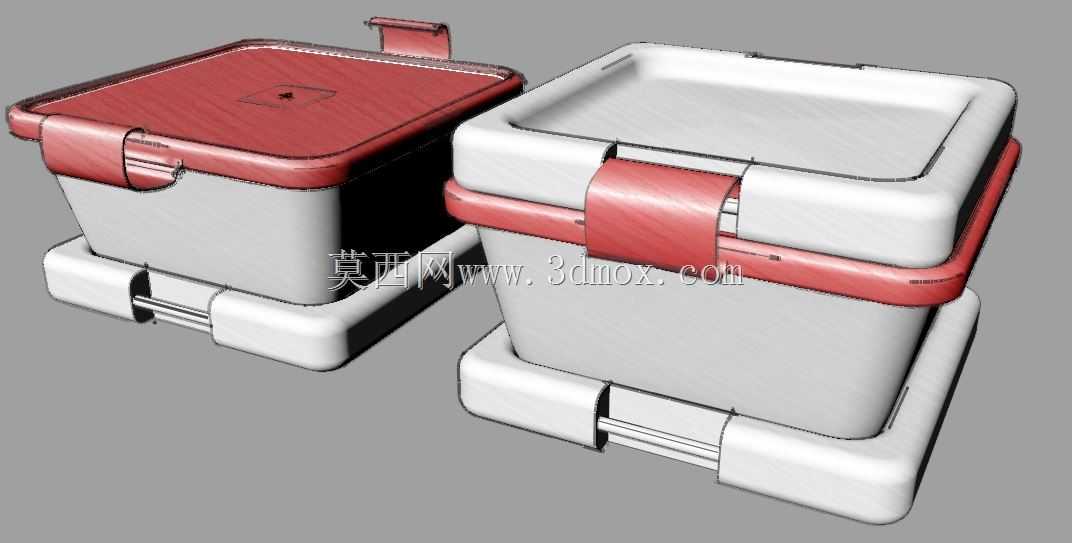

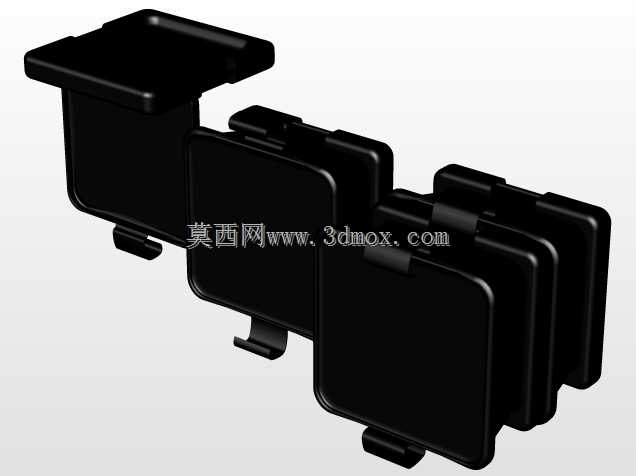

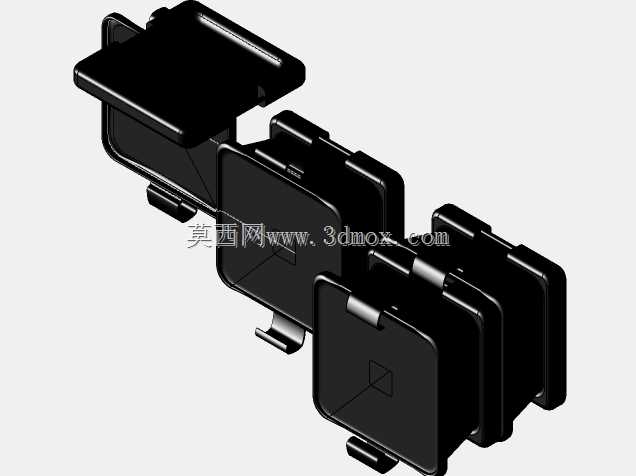

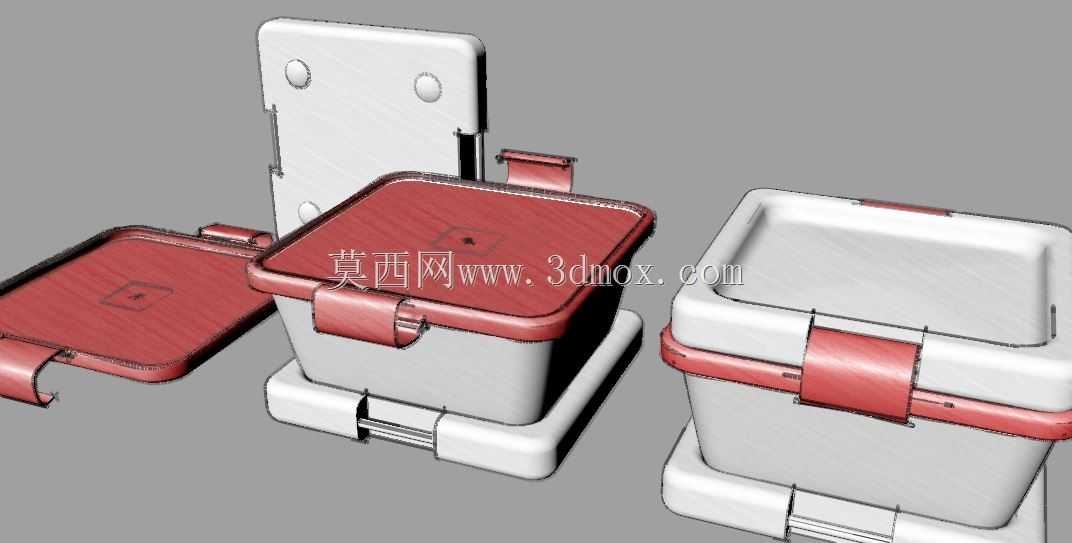

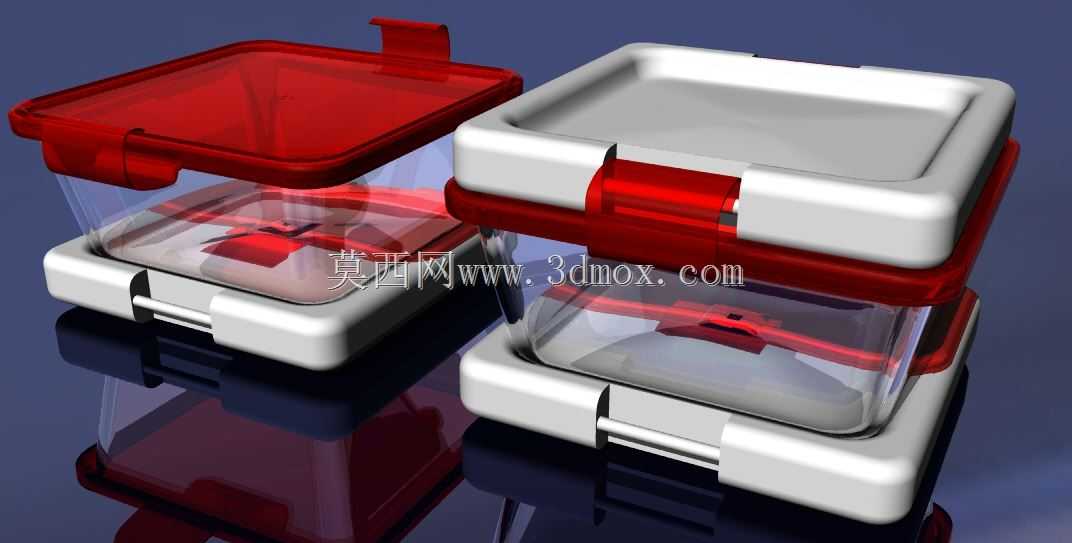

　　这款硬质冷藏容器的结构设计，首先围绕短途冷链配送、户外食材携带、家用生鲜暂存三类核心场景展开，区别于传统软质冰袋易破损、漏液、无法堆叠的痛点，整体采用上下分体式组合结构，下部为透明PC材质的储纳腔体，上部为红色密封上盖，底部配套一体式承托底座。从实际使用的边界条件来看，储纳腔体的侧壁做了1.2度的拔模斜度，既满足注塑成型的工艺要求，也能在空置时实现多单元嵌套堆叠，降低仓储运输过程中的空间占用率，单单元堆叠间隙控制在0.8mm，避免嵌套过紧导致取出困难。上盖与腔体的配合位置设计了嵌入式环形密封槽，槽内预留2mm的硅胶密封条安装位，装配后可实现IPX5级别的防漏性能，即便容器整体侧翻放置，内部的冷凝水、融化的冰水也不会渗出，

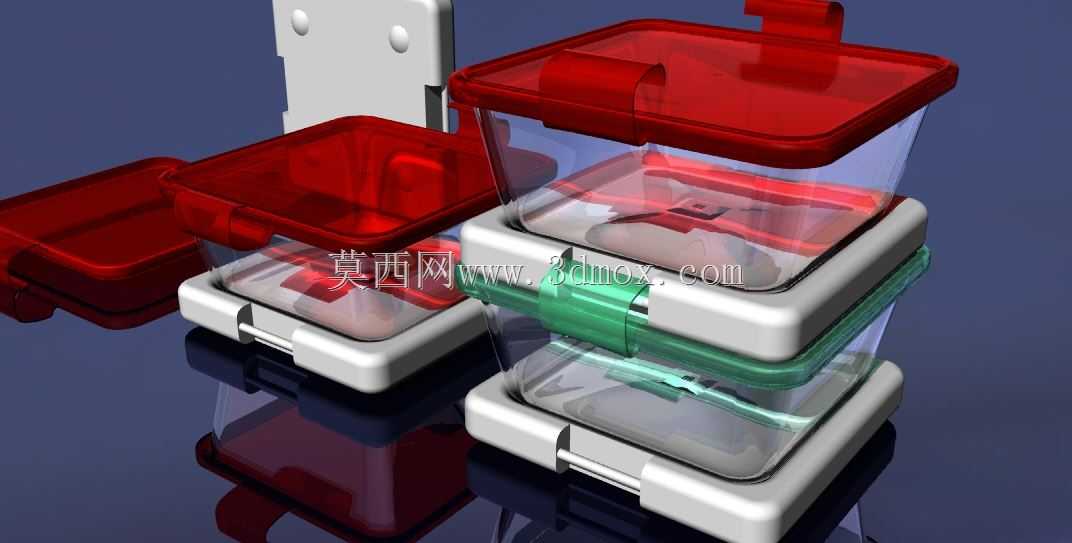

　　适配外卖配送过程中颠簸、倾斜的复杂工况。底部的承托底座采用圆角过渡的方形结构，四个边角做了R8的圆弧倒角，避免尖锐边角在搬运过程中划伤操作人员，底座内部设置了交错的加强筋结构，筋条厚度1.5mm，间距12mm，既可以提升底座的抗冲击性能，在容器从1.2米高度自由跌落至水泥地面时不会出现开裂，也能在底座与腔体之间形成10mm的空气隔层，减少外部热量通过底部传导至腔体内部，延长保冷时长。上盖选用食品接触级的PP材质，表面做了细微的磨砂纹理处理，避免日常使用过程中残留指纹和划痕，上盖边缘设置了一圈3mm高的围边，当多个容器上下堆叠时，上层容器的底座可以嵌入围边内部，堆叠偏移量控制在2mm以内，配送过程中不会出现滑落问题。

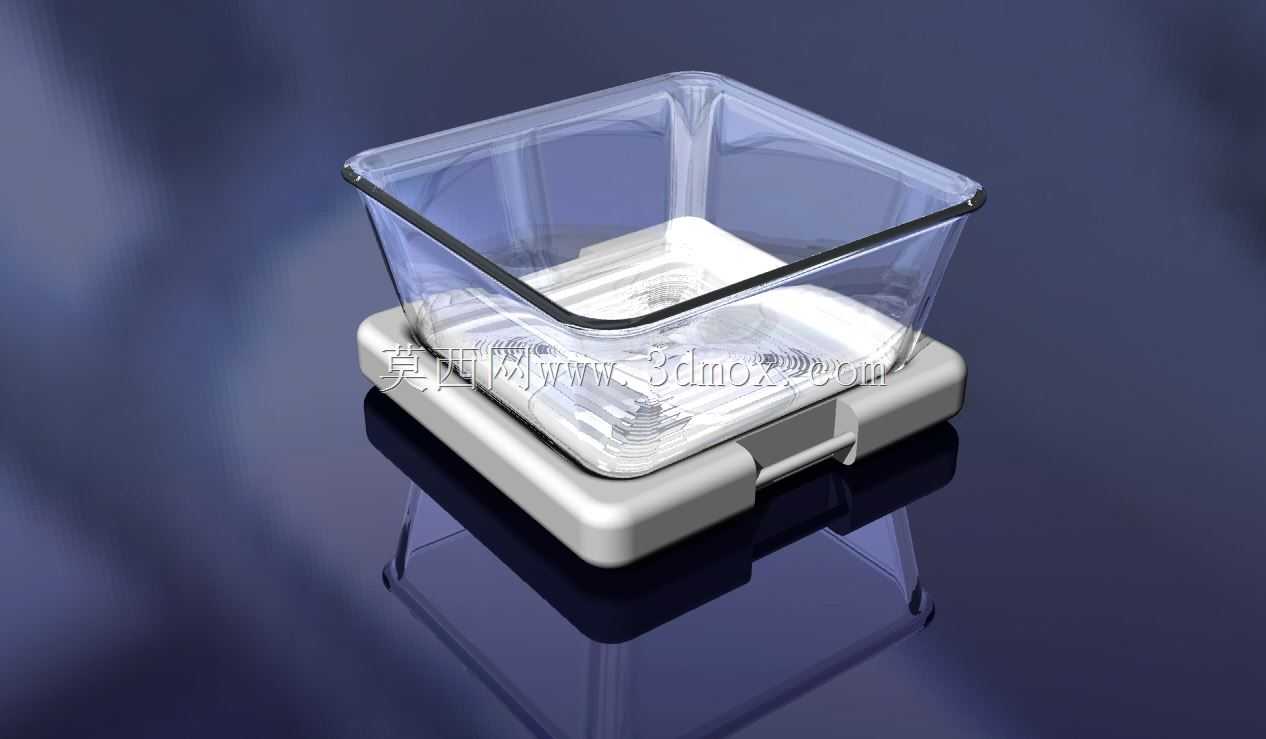

　　腔体采用高透明的食品级PC材质，壁厚均匀控制在2mm，透光率达到90%以上，无需打开上盖即可直接观察内部存储的食材状态，减少开盖次数带来的冷量流失，腔体的内壁做了光滑的镜面处理，降低污渍残留的概率，日常清洁时可以直接冲洗，无清洁死角。从功能设计的角度出发，这款容器既可以直接在腔体内放置冰排、冰袋实现低温存储，也可以将腔体单独作为普通食品保鲜盒使用，适配冰箱冷藏、冷冻层的存储尺寸，常规家用冰箱的层架可以同时放置四个该规格的容器。在结构强度校核阶段，针对上盖的承压能力做了专项优化，上盖内部设置了米字形的加强筋布局，当上方堆叠5kg的重物时，上盖的最大变形量控制在0.3mm以内，不会出现塌陷导致密封失效的问题。

　　容器整体的边角全部做了圆弧过渡，没有尖锐的结构凸起，符合食品接触类产品的安全设计要求，避免使用过程中造成磕碰损伤。针对冷链配送场景的使用需求，底座的侧面预留了标签粘贴区域，区域表面做了磨砂平面处理，粘贴物流标签后不会出现翘边、脱落的问题，标签区域的尺寸适配常规100*60mm的物流面单，无需额外裁剪。在密封结构的设计上，摒弃了传统的卡扣式锁紧结构，采用过盈配合的密封方式，上盖与腔体的配合过盈量控制在0.5mm，既可以保证密封性能，也不需要额外设置卡扣部件，减少零件数量，降低生产装配的成本，同时也避免卡扣断裂导致的产品报废问题，日常开合只需要对准边缘按压即可完成密封，掀开上盖边缘即可开启，操作便捷性优于多卡扣结构的同类产品。针对冷凝水的处理，腔体的外壁做了轻微的疏水处理，冷凝水会顺着侧壁滑落至底座的环形集水槽内，集水槽深度5mm，可以容纳约30ml的冷凝水，避免冷凝水打湿外部的包装或者其他物品，使用过程中只需要定期倾倒集水槽内的积水即可。整体结构没有复杂的异形曲面，所有结构都适配常规的注塑成型工艺，不需要特殊的抽芯、斜顶结构，模具加工难度低，量产过程中的良品率可以控制在98%以上，适合大规模批量生产。
