曼圭拉尼龙缆车终点导向固定装置

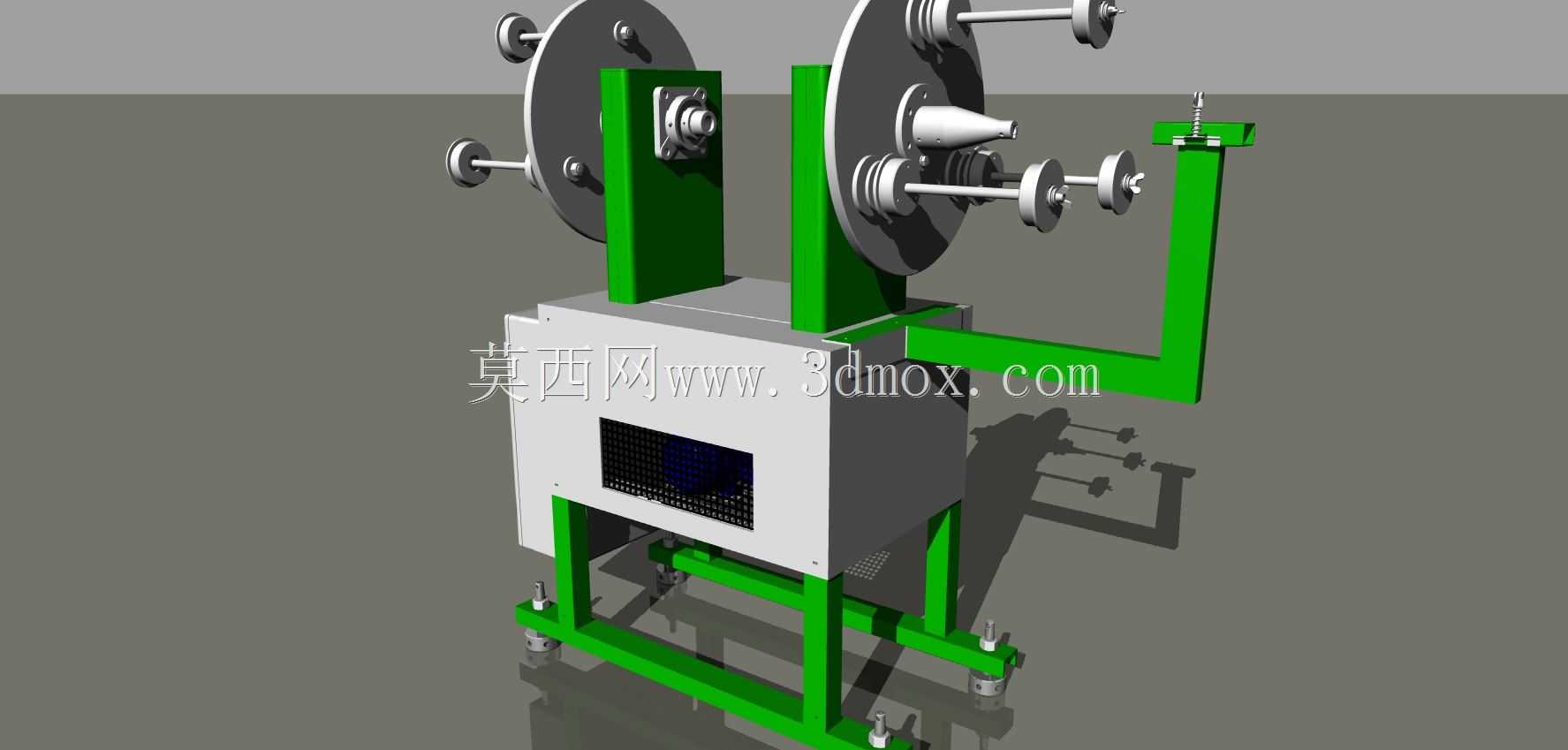

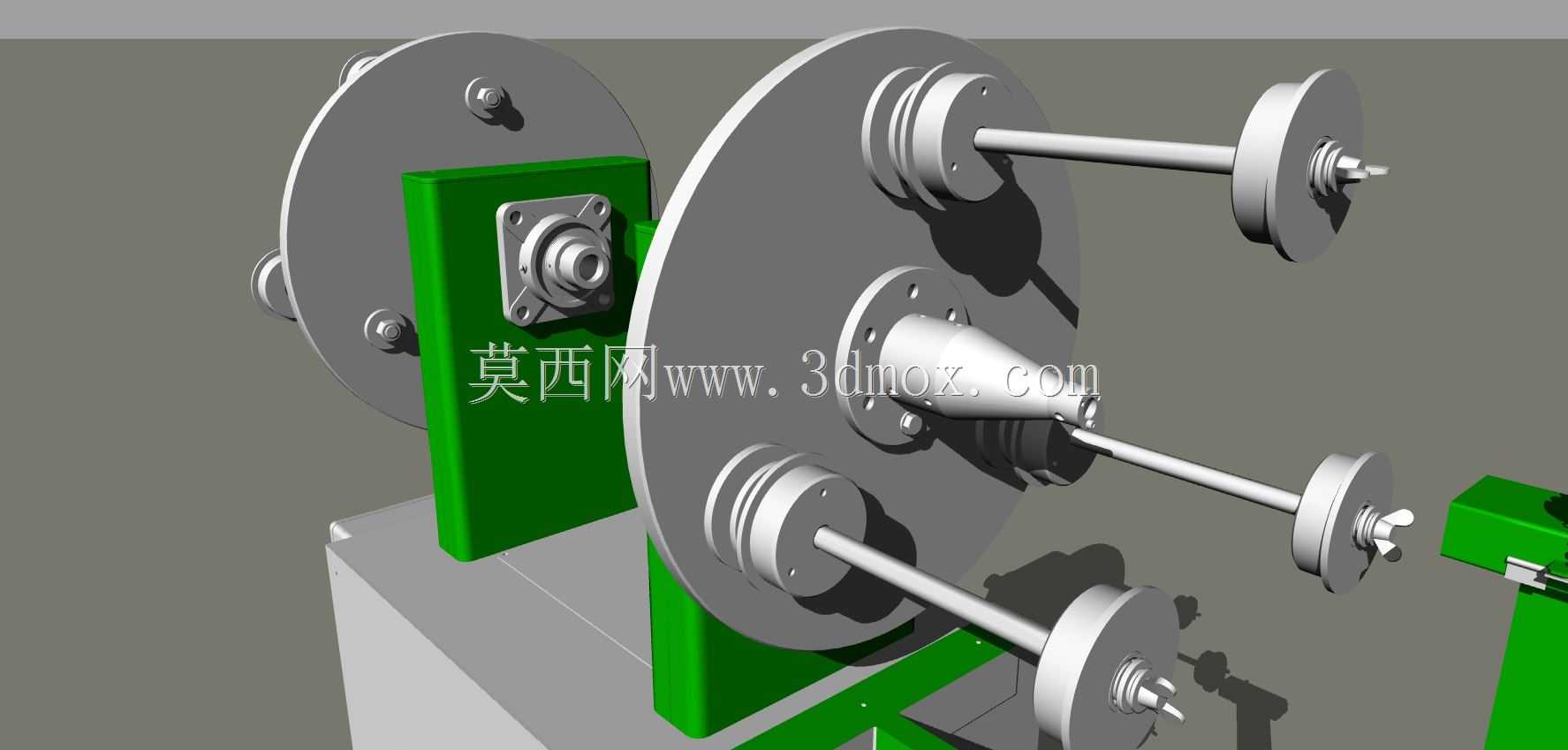

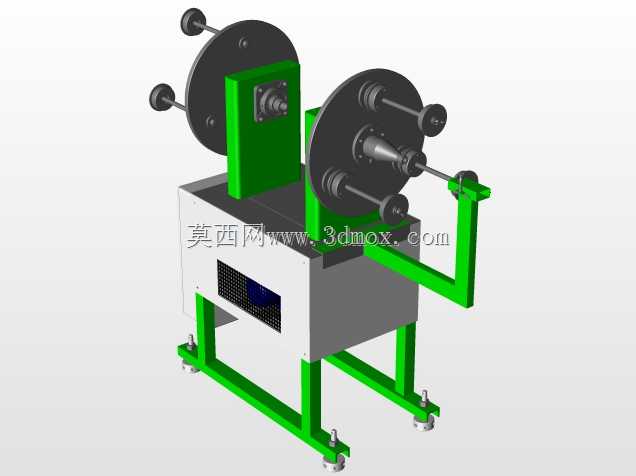

　　这套装置主要应用于山地货运、景区轻型客运尼龙缆线运输系统的线路终点区段，承担缆线的终端张紧、导向定位、运行缓冲的核心作用，区别于重型钢缆缆车的大吨位锚固结构，尼龙缆线配套的终点设备整体载荷量级更低，但对轮组的排布精度、缆线的弯折曲率控制有更严苛的要求，毕竟尼龙材质的抗弯折疲劳阈值远低于钢制缆索，一旦导向轮的排布角度出现偏差，很容易造成缆线局部应力集中，大幅缩短缆线的实际使用寿命。从结构布局来看，装置采用立式双支座承载设计，绿色涂装的立式安装支座通过底部的安装板与基础平台栓接固定，支座上部集成带座轴承作为主转盘的旋转支撑，主转盘为大直径钢制圆盘结构，盘面沿圆周方向均匀布置三组悬臂式导向轮轴，每根轮轴末端都装配有带锥面定位的导向轮组，

　　锥面结构可以自适应不同线径的尼龙缆线，避免缆线在运行过程中出现脱槽、偏磨的问题。设计阶段首先要明确的是安装边界条件，主转盘的旋转中心距离安装基础面的高度需要匹配整条缆线的架设高度，避免缆线在进入终点装置时出现竖向的硬弯折，三组悬臂轴的伸出长度经过反复校核，确保缆线在轮组上的包角维持在合理区间，既能够提供足够的摩擦力带动轮组随缆线同步转动，又不会因为包角过大造成缆线运行阻力激增。主转盘本身可以绕中心轴承做小角度的自适应偏转，这个设计细节主要是为了抵消缆线在运行过程中因为负载波动、风载扰动产生的横向摆动力，不需要额外加装复杂的缓冲结构，依靠转盘的微量转动就能卸掉大部分横向冲击载荷，大幅降低支座连接螺栓的疲劳载荷。

　　导向轮的轮槽采用圆弧过渡设计，槽面做了抛光处理，减少尼龙缆线运行过程中的滑动摩擦，轮体内部采用密封式深沟球轴承，能够适应户外多尘、潮湿的使用环境，不需要频繁拆解维护。安装支座的立板与底部安装板之间设置有三角加强筋，提升支座的抗倾覆能力，毕竟缆线张紧后会对装置产生持续的水平拉力，加强筋的存在可以避免立板在长期载荷作用下出现焊接变形。在实际线路布设中，这套终点装置通常会搭配张紧重锤或者液压张紧机构使用，轮组的排布角度可以根据现场的缆线走向做微调，每根悬臂轴与主转盘的连接法兰上都加工有定位销孔，调整到位后打入定位销即可锁死角度，防止运行过程中出现轴体转动。不同于中间区段的单轮导向支架，终点设备需要同时承担缆线的转向、张紧力传导、

　　终端定位多重功能，因此在建模过程中对各个配合面的形位公差做了明确约束，比如轴承安装孔的同轴度、轮轴安装端面与转盘中心的垂直度、导向轮槽与轮轴的同轴度，这些公差要求直接决定了装置装配完成后的运行顺畅度。从实际使用场景来看，这类尼龙缆车多用于小型景区的观光摆渡、山区农林物资的短途运输，运行速度不高但使用频率不低，因此装置的结构设计尽量减少了需要日常维护的点位，所有转动副都采用免维护密封轴承，外露的钢制件都做了喷塑防腐处理，能够适应山地温差大、湿度高的环境。建模过程中特意还原了各个连接位置的螺栓、轴承座、锁紧螺母等细节，方便后续做装配干涉检查、工程图导出，也可以直接用于现场安装的指导参考，各个部件的尺寸比例完全按照实际工程应用的参数设置，安装板上的螺栓孔间距、支座的整体高度、轮组的直径尺寸都符合常规轻型缆车的设计规范，设计人员可以直接在此模型基础上根据具体的项目缆线参数、现场安装条件做针对性调整，不需要从零开始搭建基础结构，能够大幅缩短前期方案设计的周期。
