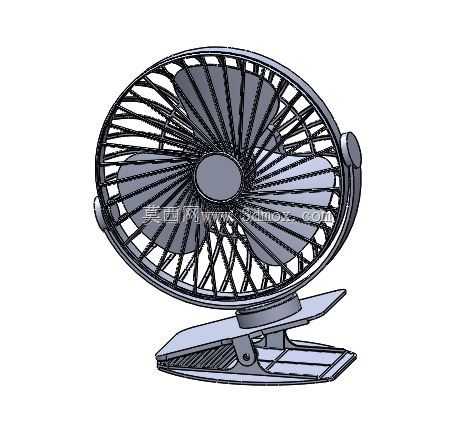

夹式小型桌面便携电风扇结构设计

　　这款夹式小型电扇的三维结构设计，首先围绕狭小空间的送风需求展开，日常可应用在学生宿舍床沿、办公室工位隔板、婴儿车扶手、户外露营折叠桌边缘等场景，解决传统台扇占用平面空间、无法在非平整立面固定的痛点。实际使用中，它的核心用途是在小范围区域内形成定向气流，在夏季高温环境下为近距离的使用者提供体表降温，也可用于小型电子设备的局部散热辅助，比如给长时间运行的桌面路由器、小型开发板提供对流通风，避免局部积热。

　　从功能特性来看，该结构采用夹装与底座两用的支撑设计，夹体部分内置扭转弹簧，依靠弹簧预紧力提供夹持摩擦力，夹持开口范围覆盖常见的10-35mm厚度的板材、圆管类构件，夹体内侧设置防滑橡胶垫，既可以避免夹装时对被夹持表面造成刮痕，也能提升夹持状态下的静摩擦力，防止风扇运行振动时出现滑落。扇头部分采用俯仰角度调节结构，调节关节处设置阻尼垫片，可在水平向上15度到向下30度的区间内任意角度悬停，满足不同高度、不同方向的送风需求，无需反复调整夹持位置即可改变送风指向。

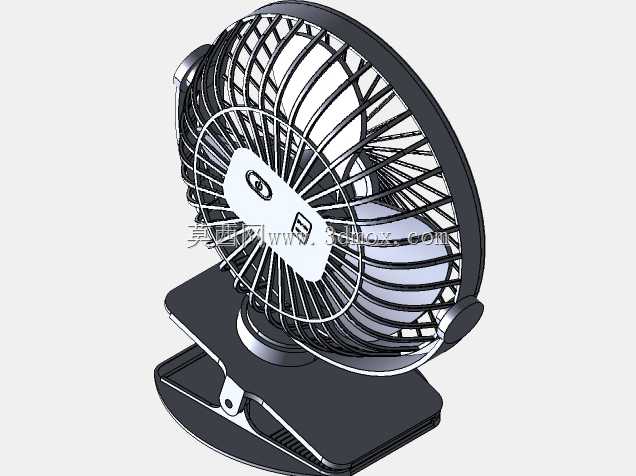

　　设计思路上，整体结构优先考虑轻量化与装配便捷性，整机分为前网罩、后网罩、扇叶、驱动电机、俯仰支架、夹装底座六个主要装配模块，各模块之间采用卡扣与少量自攻螺丝连接，减少紧固件数量，降低装配工序复杂度。网罩部分采用径向辐条加环形加强筋的结构，辐条间距控制在8mm以内，符合家用小电器的安全防护要求，避免使用过程中手指误入扇叶运行区域，同时环形加强筋可以提升网罩的整体刚性，减少扇叶运行气流带来的网罩共振异响。扇叶采用3叶后掠式设计，叶型经过气动优化，在相同转速下比传统直叶扇的送风距离提升15%左右，同时运行噪音更低，适合在办公、学习等需要安静环境的场景使用。

　　外形尺寸与安装边界方面，扇头整体直径为160mm，整机夹装状态下的总高度为210mm，夹装底座展开作为普通台扇使用时，底座支撑面的投影尺寸为120mm*90mm，放置在桌面时占用空间不足半张A4纸，适配狭小桌面的摆放需求。安装边界上，夹装时需要预留的最小操作空间为夹体外侧50mm，方便手指按压夹体尾部实现开合；扇头旋转俯仰时，后方需要预留至少30mm的安全间隙，避免俯仰调节时与墙面或夹持的立面结构发生碰撞。走线结构隐藏在俯仰支架的中空腔体内，从电机接线端沿支架内部延伸至底座侧边的电源接口，避免明线外露影响外观，同时防止走线在角度调节过程中被拉扯断裂。

　　结构细节上，电机安装位设置有减震橡胶圈，将电机与支架之间的硬连接改为软连接，可有效吸收电机高速运转时产生的高频振动，降低整机运行时的振动传递，减少夹装在薄板类结构上时引发的共振噪音。夹体与俯仰支架的连接位置设置有限位凸台，限制扇头的水平旋转角度在左右各120度范围内，避免过度旋转拉扯内部走线。扇叶与电机轴的连接采用D型轴孔配合，加止动螺丝固定，防止扇叶长期运转后出现松脱打滑的问题，保证传动可靠性。网罩的卡扣结构均匀分布在圆周方向，共设置6个卡扣点位，扣合后网罩的合缝间隙控制在1mm以内，既保证外观的整体性，也避免缝隙过大带来的安全隐患。
