3英寸电脑CPU散热轴流风扇结构设计

　　在桌面级计算机、紧凑型工控机、嵌入式计算设备的热管理设计环节中，小尺寸轴流散热风扇是决定设备长期运行稳定性的核心部件之一，本次呈现的3英寸规格散热风扇，正是针对小空间散热场景开发的标准化送风部件。从实际应用场景来看，这类3英寸风扇的适配范围覆盖了ITX规格迷你机箱的CPU散热风道组建、1U/2U机架式服务器的辅助排风、工业触控一体机的内部空气循环、小型网络交换机的被动散热补风，甚至部分桌面级3D打印机的控制板散热、LED小型补光灯的散热模块也会选用该尺寸的风扇作为送风单元，其通用性来自于标准化的安装孔位设计与适配性极强的厚度控制。

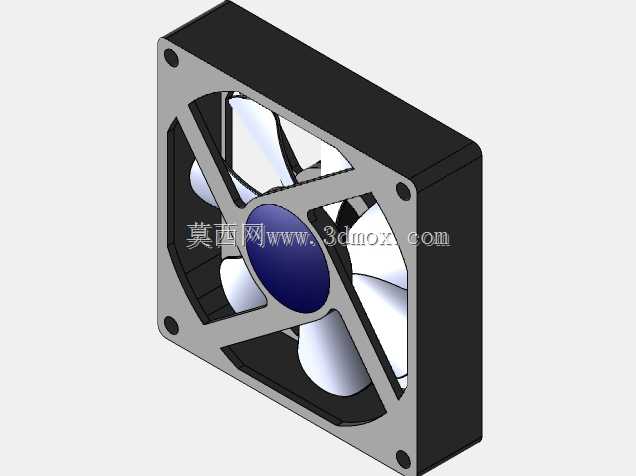

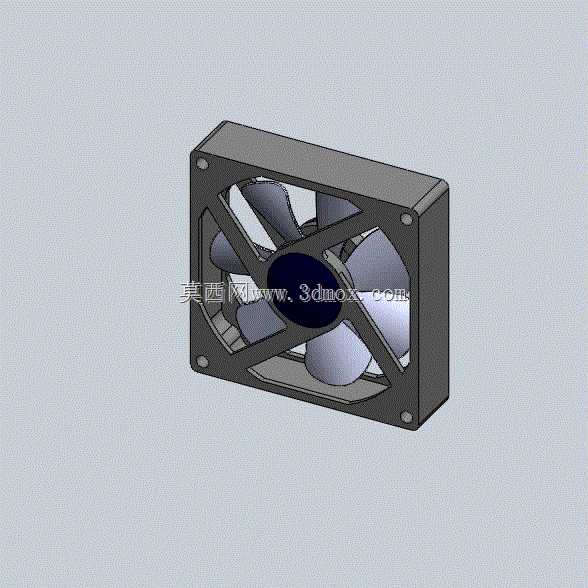

　　从产品功能特性层面来看，该风扇采用轴流送风结构，扇叶的曲面弧度经过流体力学优化，在相同转速下能够获得更高的静压值，避免因为散热鳍片的风阻导致送风效率大幅衰减；外框采用一体式注塑成型结构，四个边角预留的沉头安装孔位，能够兼容M3/M4规格的固定螺丝，安装时不需要额外设计转接支架，直接贴合散热鳍片或者机箱通风位即可完成固定。扇叶中心的轮毂区域做了加厚设计，既能够容纳内置的驱动电机与轴承结构，也能减少扇叶转动时的径向抖动，降低运行过程中的结构振动传递，避免长期运行后固定螺丝出现松脱的问题。外框的侧边做了均匀的壁厚控制，既保证整体结构强度，在安装锁紧螺丝时不会出现框体开裂的问题，也能控制整体部件重量，降低对安装位的承重要求。

　　在设计思路的考量上，该结构优先平衡了送风效率、结构强度与装配便利性三个核心维度：外框的支撑筋采用错位布局，既能够对中心的电机安装位形成稳定的径向支撑，也能避免支撑筋正对扇叶出风方向产生额外的风切噪音；扇叶的数量选择了七叶布局，相比常见的五叶结构，在相同转速下能够输出更平缓的连续气流，减少气流脉动带来的共振噪音，同时也能在低转速区间获得足够的送风量，适配静音型散热需求。安装孔的中心距严格遵循3英寸风扇的行业通用标准，孔位到框体边缘的距离做了统一公差控制，确保在不同厂商的同规格安装位上都能顺利对位，不会出现孔位偏差无法装配的问题。扇叶与外框内壁之间的间隙控制在0.8mm-1.2mm区间，间隙过小容易因为注塑件的形变导致扇叶擦框，间隙过大则会产生边缘漏风，降低整体送风效率，这个间隙区间是结合注塑工艺的公差范围与气动效率反复校核后确定的，能够兼顾量产良率与使用性能。

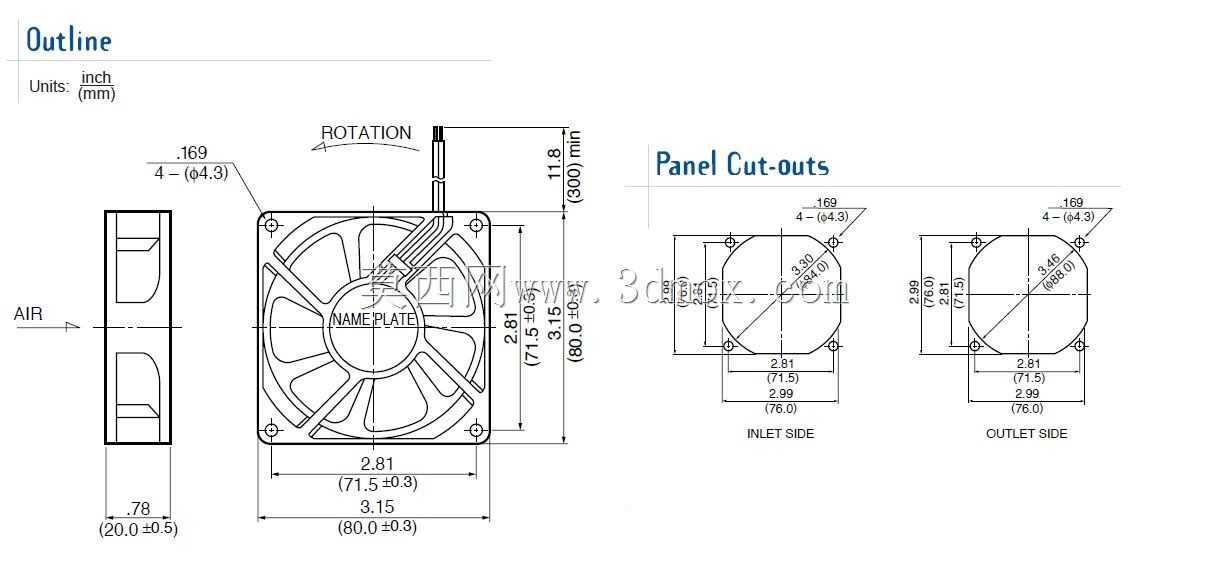

　　从外形尺寸与安装边界来看，该风扇的外框外形为正方形，边长尺寸匹配3英寸规格的行业通用值，整体厚度控制在常规25mm标准厚度范围内，安装时需要预留的安全空间除了本体厚度之外，还需要在进风侧预留至少5mm的无遮挡空间，避免进风受阻产生涡流噪音，出风侧如果对接散热鳍片，需要保证鳍片的通风孔正对扇叶的送风区域，避免遮挡扇叶的有效送风范围。接线端的出线位置设置在框体的侧边角落，不会占用扇叶的转动空间，布线时可以沿着框体边缘走线，不需要额外预留走线的避让空间，对于紧凑布局的设备内部来说，能够大幅减少布线对风道的遮挡。另外，框体的四个边角都做了小圆角过渡，既能够避免安装时锐角划伤操作人员，也能减少安装位边角的应力集中，提升长期使用的结构可靠性。在材料选择上，外框与扇叶均采用阻燃级ABS塑料注塑成型，能够满足电子设备内部的阻燃要求，在长期高温工作环境下也不会出现明显的形变老化，适配电子设备内部长期40-60度的工作温度环境。
