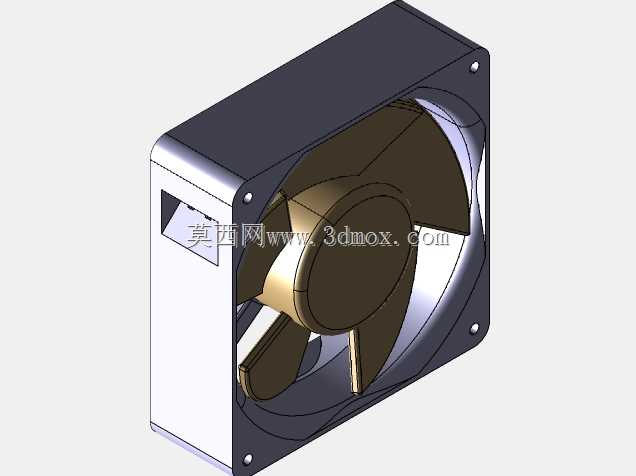

120mm规格ACI4400轴流散热风机结构

　　在工业控制机柜、大功率变频驱动装置、服务器机架、精密数控设备的散热系统设计中，小尺寸轴流风机是应用占比最高的风冷执行部件，本次呈现的120mm规格轴流风机结构，是这类散热场景中通用性极强的一款标准化风冷组件。从实际工程应用来看，这类风机主要承担密闭腔体内部的空气循环与热交换职责，通过定向气流带走功率器件、PCB板卡、电源模块工作时产生的累积热量，避免设备内部因温度超限触发降频保护、元器件老化加速甚至热失效故障，在工业自动化、通讯基站、电力电子、新能源储能等领域的设备热设计中都有极高的选型适配率。

　　从功能特性上看，该款风机采用典型的轴流送风结构，气流沿风机转轴方向直吹送出，相比同尺寸离心风机风阻更低、送风距离适中，在设备进出风栅格开孔率满足要求的前提下，可实现稳定的风量输出，适配正压送风、负压抽风两种常见的机柜散热安装方式。风机外框采用方形一体式结构，四个边角预留标准化安装孔位，安装时可通过自攻螺丝、减震橡胶钉直接固定在设备壳体的预留安装位上，无需额外设计定制转接支架，能大幅缩短结构设计阶段的选型适配周期。扇叶采用前倾式曲面叶型设计，叶型曲面经过气动优化，在额定转速下可兼顾风量输出与运行噪音控制，避免风机运行时的气动噪音对设备使用场景造成声污染，适配对噪音有一定要求的室内安装设备场景。

　　从设计思路层面拆解，这款风机的结构设计完全围绕标准化、通用性、易安装的工程需求展开。外框的方形轮廓是行业内120mm规格风机的通用外形基准，四个安装孔的孔位间距、孔径尺寸都遵循行业通用规范，可直接替换同规格不同品牌的同类风机，降低设备后期维护的备件替换成本。扇叶与外框之间预留均匀的转动间隙，既避免扇叶转动时与外框发生剐蹭卡滞，又能尽可能减小间隙处的气流回流损失，提升送风效率。风机中部的轮毂结构既承担扇叶的固定支撑作用，也为内部驱动电机提供安装容纳空间，轮毂的曲面过渡设计可引导气流平滑进入扇叶做功区域，减少入口处的气流紊流损失。外框侧边预留的接线槽位，可方便风机供电引线的走线固定，避免引线干涉扇叶转动，也能让设备内部布线更加规整。

　　在外形尺寸与安装边界方面，该风机的外框边长为120mm，属于工业散热风机中应用最广泛的标准尺寸段，厚度方向的尺寸适配常规设备侧壁安装的空间要求，不会过度占用设备内部的有效安装空间。设计选型时需要注意，安装位置要预留足够的进出风空间，进风侧与设备内部元器件的距离要大于扇叶的吸风区范围，避免元器件遮挡进风路径导致风量衰减；出风侧要对齐设备壳体的通风栅格，栅格的开孔方向要顺着气流方向，减少出风阻力。安装孔位的中心距遵循同规格风机的通用尺寸，设计设备安装面时，除了预留对应位置的安装过孔，还要在风机与安装面之间加装2-3mm厚的减震橡胶垫，既可以密封风机与安装面之间的缝隙避免气流短路，也能吸收风机运行时产生的微幅振动，避免振动传递到设备壳体引发共振噪音。另外在结构建模时，要注意扇叶的转动包络范围，风机周边的元器件、走线都要避开这个包络区域，防止长期运行后引线绝缘层磨损、元器件被剐蹭引发故障。这类标准化风机的三维模型在设备整体装配设计中，可直接调入装配体进行干涉检查、通风路径仿真，提前验证安装位置的合理性，减少样机试制阶段的散热方案调整次数。
