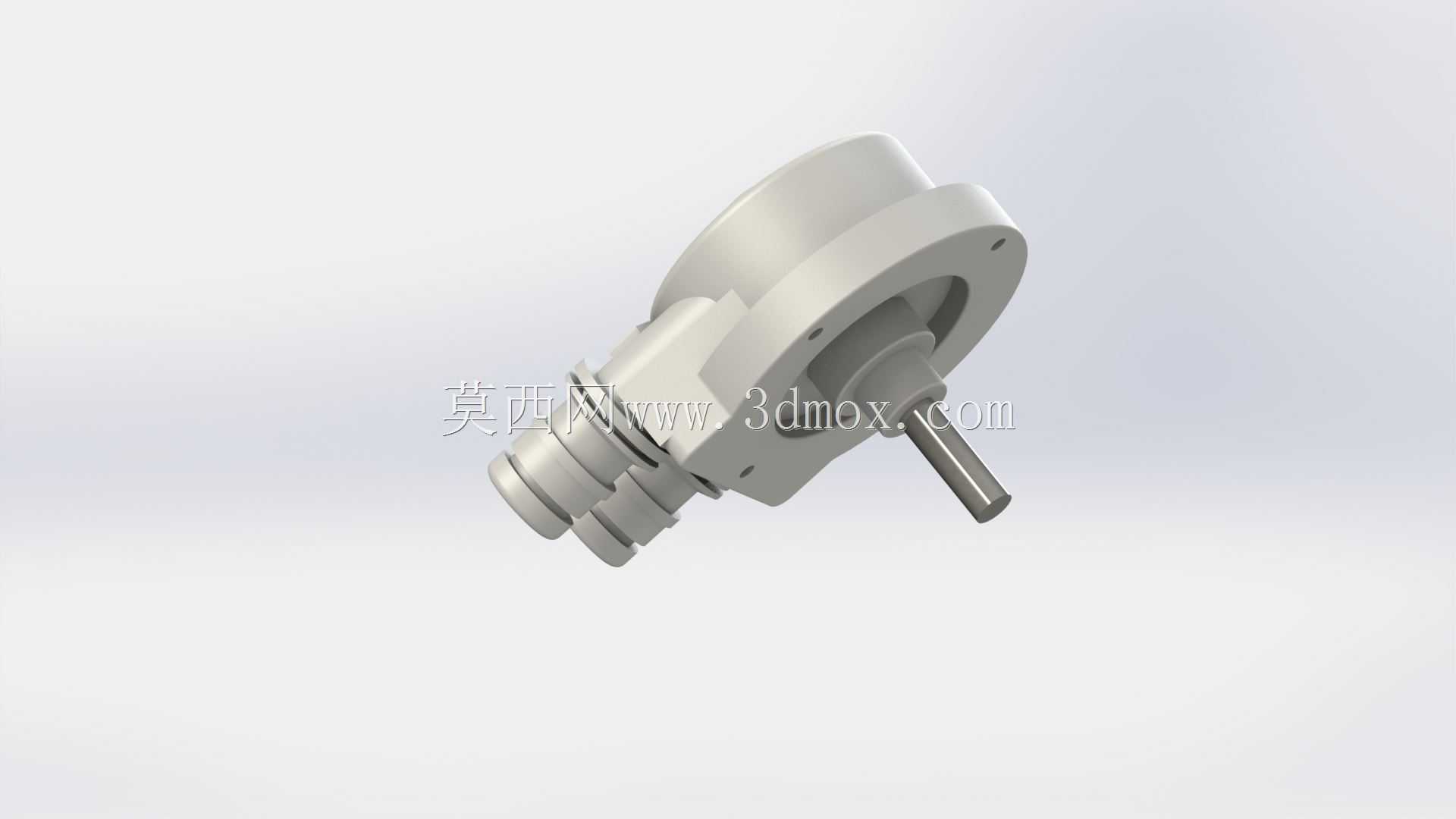

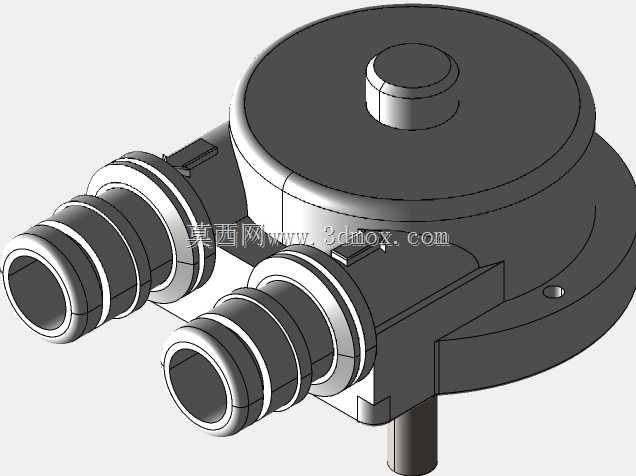

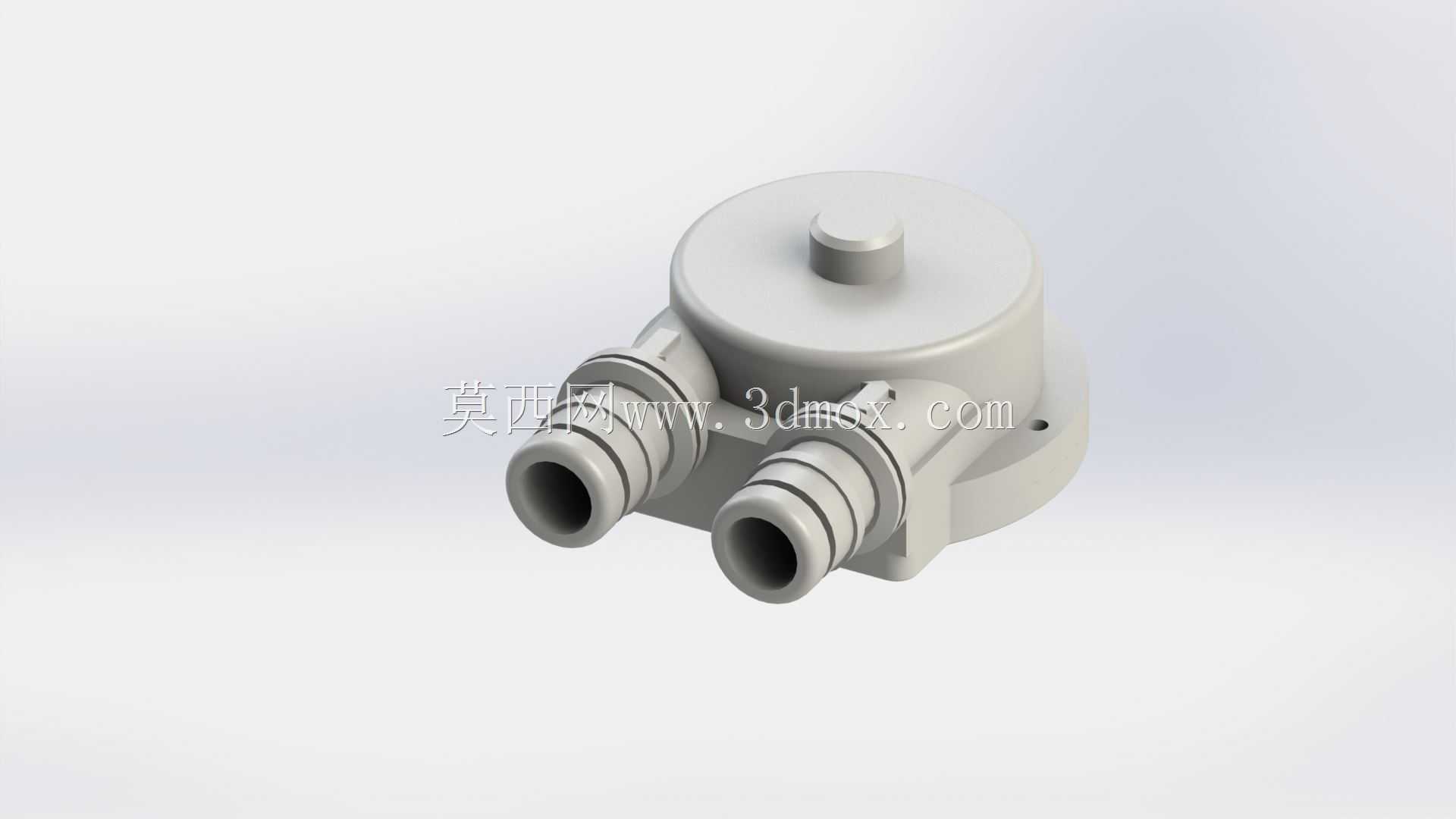

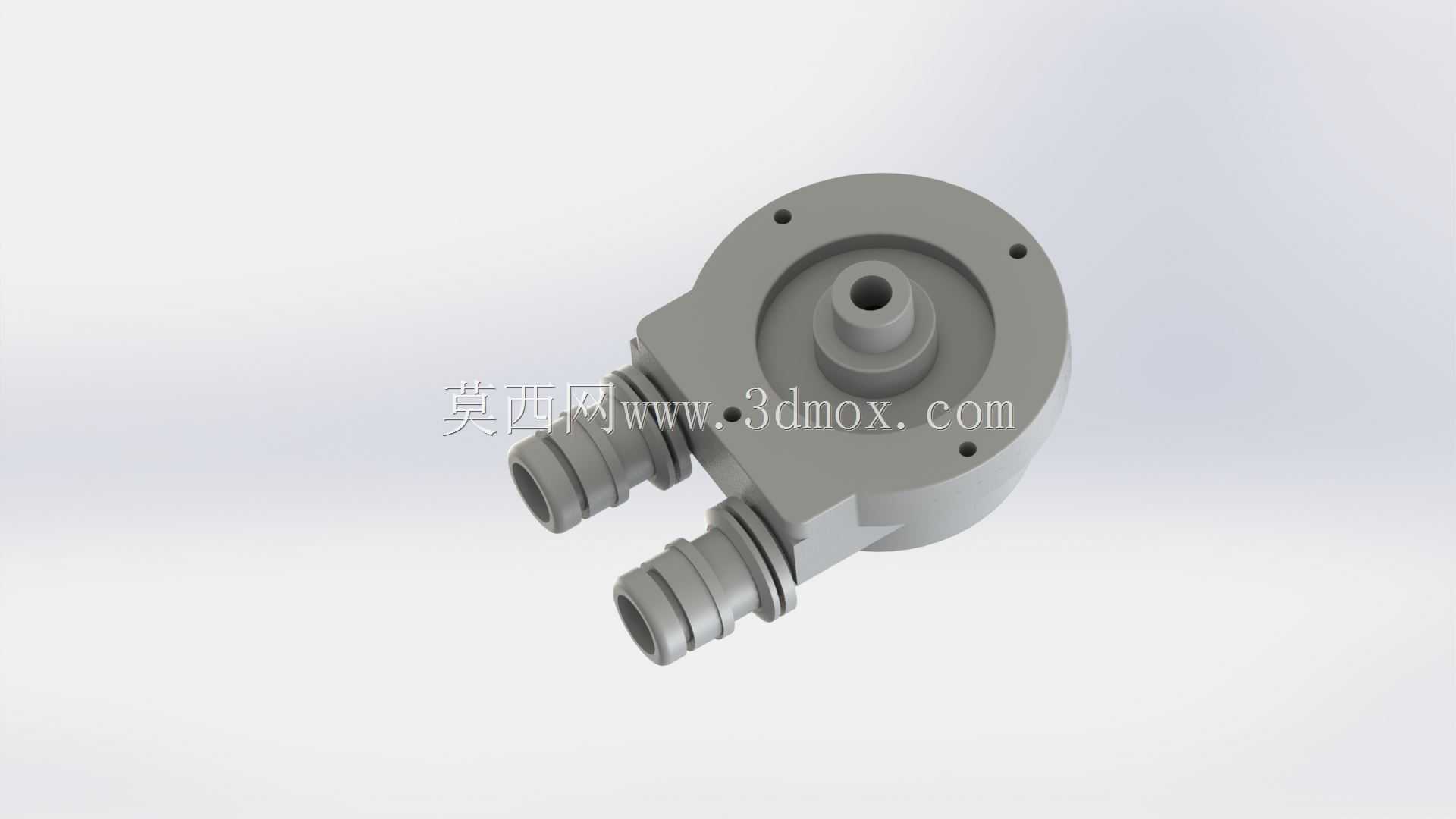

双接口紧凑型微型流体输送泵结构

　　这款微型流体输送部件，主要面向小流量流体回路的配套需求，常见于小型冷却循环系统、实验室微量流体输送装置、小型医疗设备流体通路、家用净水设备支路等对安装空间有严格限制的场景。从结构设计来看，整体采用圆盘式主体布局，顶部设置圆形凸台作为泵腔密封压合的定位结构，主体侧部延伸出两个平行布置的宝塔式快插接口，接口外壁设置多道环形防滑槽，可直接匹配对应内径的柔性软管，无需额外接头即可实现管路的快速插接，装配时仅需将软管推至接口根部即可完成密封，适合小批量设备组装时的快速作业。设计阶段优先考虑了安装边界的控制，主体底部设置带安装孔的法兰边，可直接通过螺栓固定在设备基板上，安装孔位围绕主体中心对称布置，能抵消泵体运行时产生的径向振动，

　　避免长期运行后管路接口出现松动渗漏。泵体内部流道采用圆弧过渡设计，尽可能减少流体在腔体内的转向阻力，降低小流量输送时的压力损失，两个接口分别对应进液与出液通路，平行布置的形式可减少外接管路的弯折角度，避免软管出现死折影响流体通行。从实际使用的适配性来看，该结构可兼容低粘度流体的输送需求，泵体外壳采用一体化成型的结构思路，减少了拼接密封面的数量，从结构层面降低了渗漏风险，整体外形无尖锐棱角，在设备内部排布时不会剐蹭周边的线束与其他管路。设计过程中对接口的中心距、主体高度、安装孔位的间距都做了统一的尺寸约束，可直接适配现有多数小型流体设备的安装位，无需对原有设备的基板结构做额外修改，替换旧有部件时可直接完成装配。

　　主体上部的凸台结构除了定位密封件之外，也可作为驱动部件的安装定位基准，匹配对应的微型驱动单元即可组成完整的流体输送单元，整体结构没有冗余的设计特征，所有外部结构都服务于装配、密封、管路连接的实际需求，没有多余的装饰性结构，完全面向工业配套的实用需求设计。
