多接口汇流排水沟槽连接用导流构件

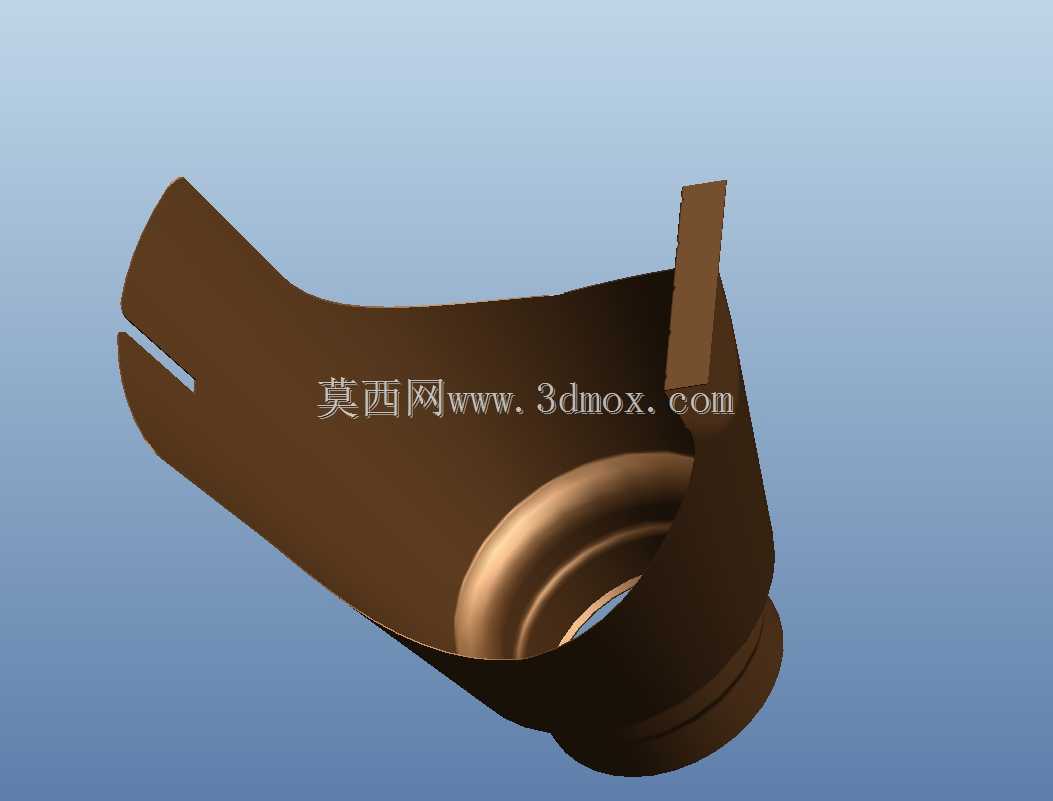

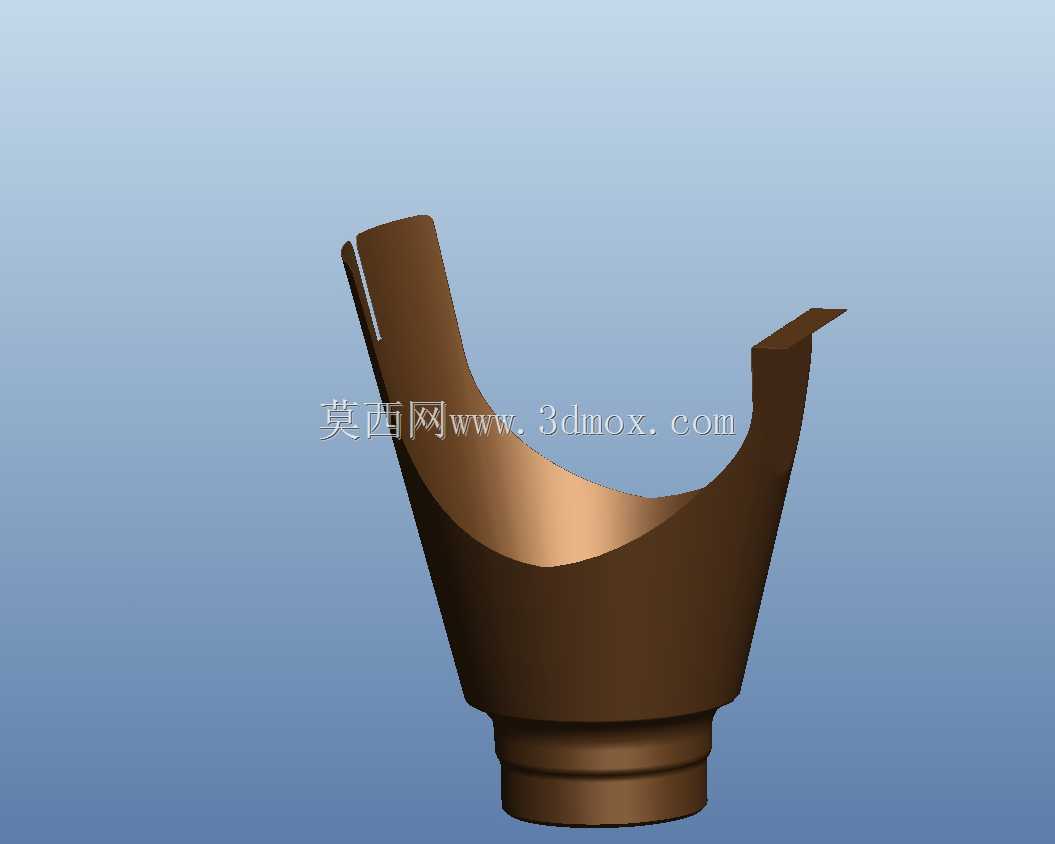

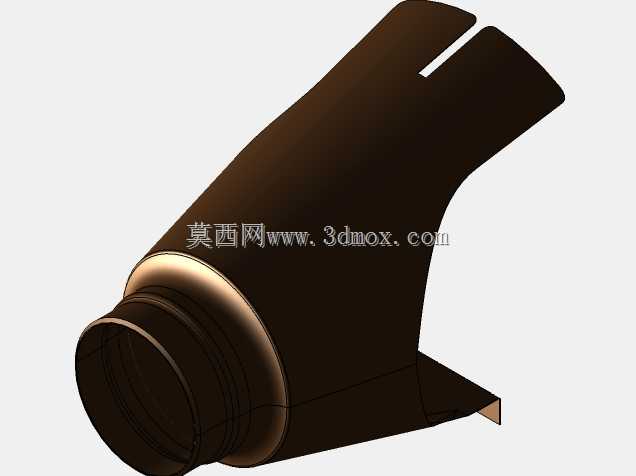

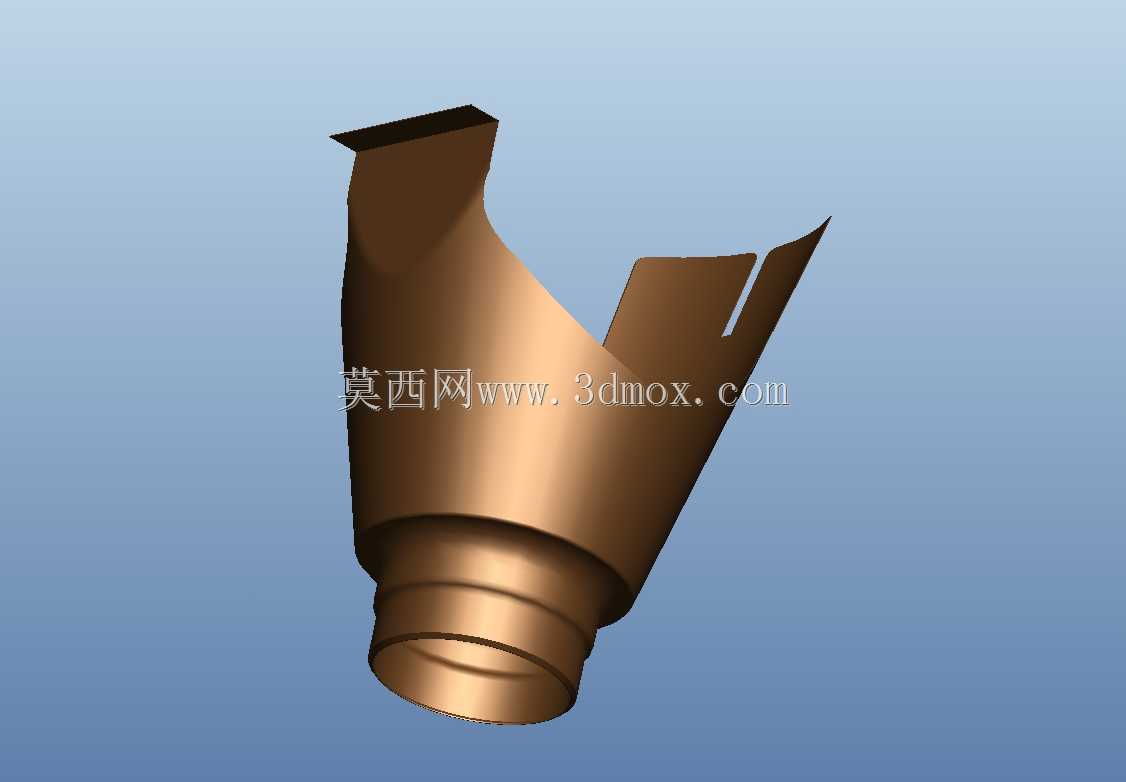

　　在民用建筑屋面排水、市政线性排水沟组网、工业厂区场地散水疏导的实际施工场景里，经常会遇到多条排水沟需要在同一节点汇流、统一接入竖向排水立管的工况，常规的直三通、斜三通配件往往适配不了现场沟槽的非标准夹角、不同截面尺寸的对接需求，尤其是老旧排水系统改造项目里，原有沟槽的铺设角度、接口标高往往没有统一的施工基准，标准配件很难做到严丝合缝的对接，很容易出现接口渗漏、汇流处雍水、杂物卡堵的问题。这款多接口汇流导流构件，就是针对这类多沟汇流的节点需求设计的专用连接件，核心作用是将不同方向排布的排水沟来水，平顺引导至下部的竖向排水管路，避免汇流位置出现水流对冲、流速骤降导致的淤积问题。从结构设计逻辑来看，构件下部采用带环形加强筋的承插式接口，

　　接口外壁的环形凸起一方面可以在安装时和排水立管的内壁形成多道密封配合面，无需额外加装法兰紧固件就能实现可靠的嵌装密封，另一方面环形筋也能提升接口位置的结构刚度，避免回填土侧压、地面荷载传导导致的接口变形开裂。上部的汇流腔采用渐变式的流道设计，从下部接口位置向上逐步扩展成多分支的对接结构，每个分支接口的轮廓都匹配常规排水沟的端部截面形态，接口边缘做了外翻的搭接边，安装时可以直接搭在排水沟的端部槽壁上，不需要额外做混凝土包封或者焊接固定，就能保证沟内水流全部汇入构件内部，不会出现接缝处渗水漏泥的情况。考虑到现场施工时排水沟的排布角度可能存在偏差，构件的分支接口预留了一定的切割调整余量，施工人员可以根据现场实际的沟槽夹角、标高差，

　　对分支接口的边缘进行适度裁切，适配不同角度的对接需求，不用重新定制异型配件，能大幅缩短现场施工的周期。从流道的水力设计来看，整个汇流腔的内壁做了顺滑的弧面过渡，没有直角折角或者突兀的截面突变，水流从各个分支进入腔体后，会沿着弧面自然旋流汇入下部立管，不会出现水流对冲导致的排水阻力增大问题，也能减少落叶、泥沙等杂物在腔体内滞留的概率，降低后期运维清掏的频率。安装边界方面，构件下部承插接口的外径适配常规民用及市政场景常用的排水立管规格，上部汇流腔的最大外轮廓尺寸控制在常规排水沟的开挖宽度范围内，安装时不需要额外扩大节点位置的开挖面，只要在沟槽交汇位置预留出对应深度的安装坑位，将构件下部插入立管、上部各分支和排水沟端部对齐搭接，

　　再用防水砂浆对接缝位置做简单抹面处理就能完成安装，对施工人员的技术门槛要求很低，不需要专业的管道安装资质就能完成作业。在材质适配性上，这种结构的构件既可以采用硬质PVC注塑成型用于轻型屋面、小区步道的排水场景，也可以采用铸铜、不锈钢冲压焊接成型用于重载路面、工业厂区有腐蚀介质的排水场景，不同材质的生产都可以直接沿用这套三维结构的曲面参数，不需要重新做流道的水力校核，能大幅缩短不同材质版本的开发周期。实际使用过程中，这种多接口汇流构件相比传统的现场砌筑交汇井，整体安装效率能提升60%以上，而且预制构件的内壁光滑度远高于水泥砂浆抹面的井壁，水流通过的阻力更小，同等管径条件下的排水流量能提升20%左右，同时预制构件的密封性能更稳定，不会出现砌筑井常见的井壁渗水、砂浆脱落导致的堵塞问题，尤其适合对施工周期要求高、排水可靠性要求严的项目场景。
