足球及配套手动打气筒结构设计

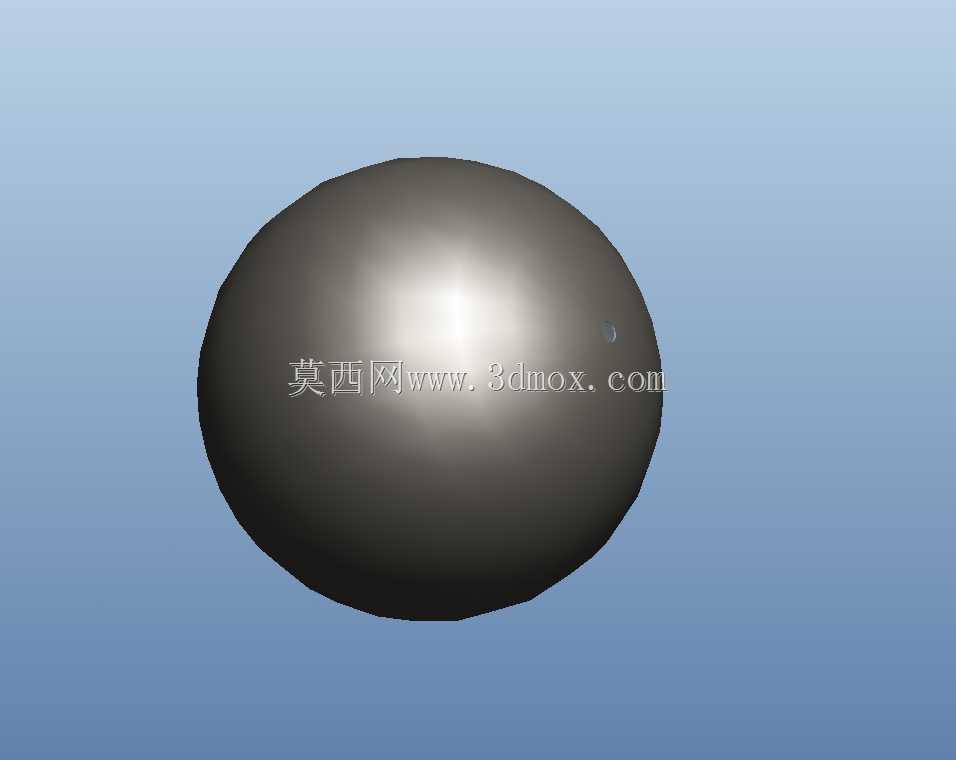

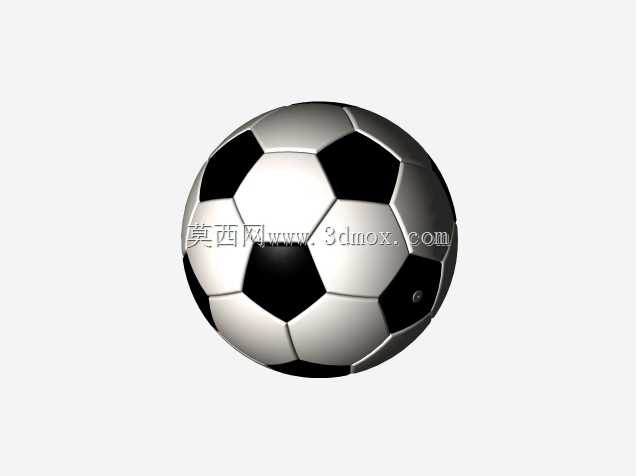

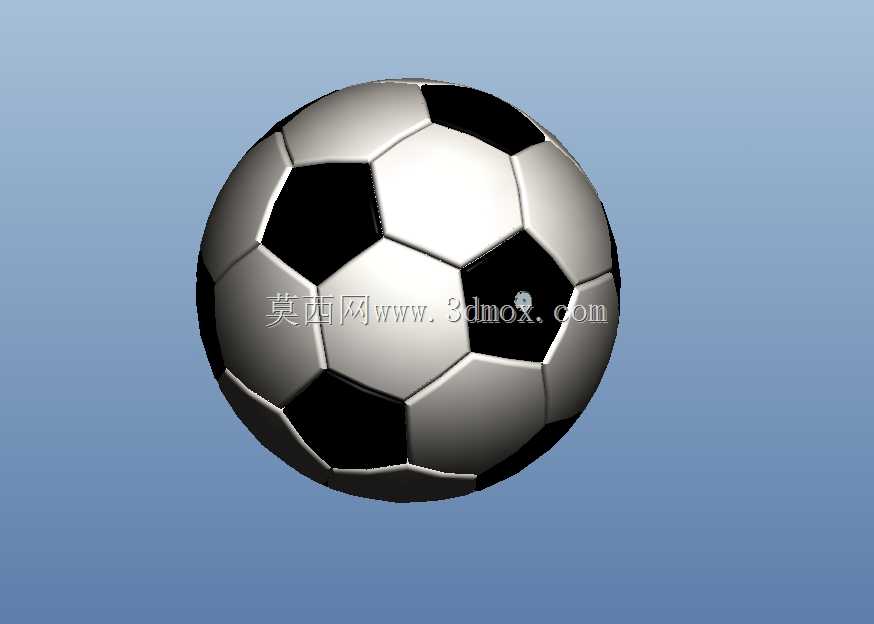

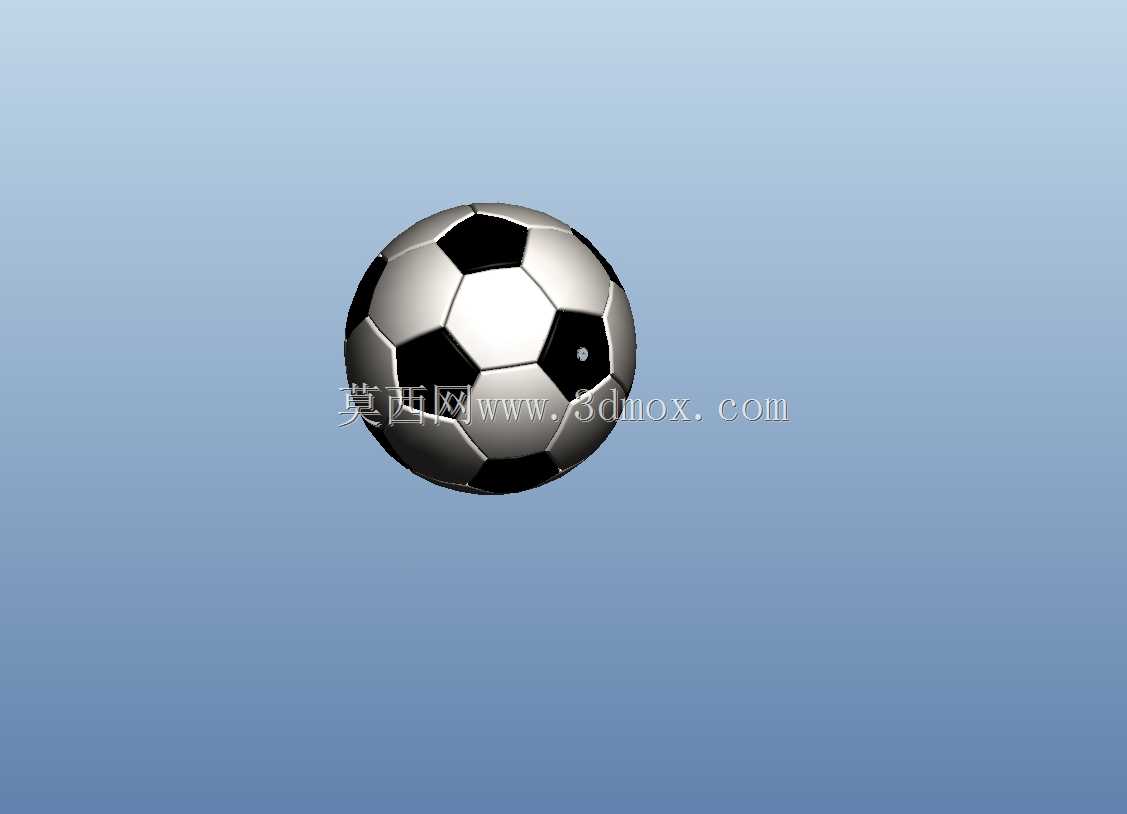

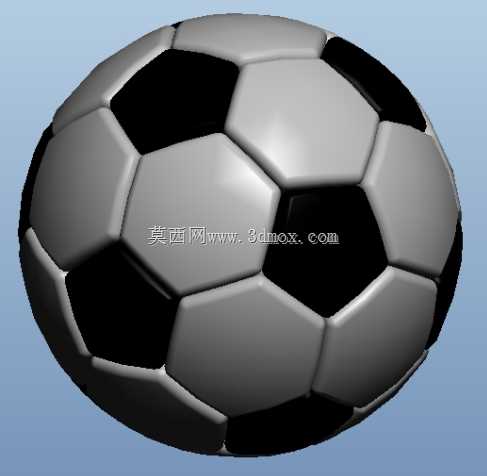

　　在体育用品制造与日常运动器材维护场景中，足球与配套手动打气筒是普及率极高的组合类器材，二者的结构设计直接影响使用体验与产品寿命。足球的结构并非单一壳体，而是由多类零件组装而成，核心组成包含五边形皮块、六边形皮块、充气阀门以及内球胆，这种拼接结构是传统足球的经典设计逻辑，五边形与六边形皮块的交错排布能够在充气后形成近似完美的球形曲面，保证球体滚动时的稳定性与受力均匀性。设计过程中，皮块的拼接边需要做等宽的贴合余量处理，每一块五边形皮块的五条边分别对应五块六边形皮块的边，六边形皮块则间隔衔接五边形与其他六边形皮块，这种拓扑结构经过多年实际应用验证，能够在充气承压状态下让各皮块的受力均匀分散，避免局部应力集中导致的开胶或破裂。内球胆作为储存压缩空气的核心部件，采用弹性体材质制作，其外形在未充气状态下为收缩的囊状，充气后膨胀撑起外部皮块层，充气阀门嵌装在球体的其中一块皮块预留的安装位上，阀门的进气口带有自密封结构，气针拔出后能够自动闭合防止漏气，阀门与皮块、内球胆的连接部位需要做密封压合处理，保证在常规充气压力下不会出现慢漏问题。

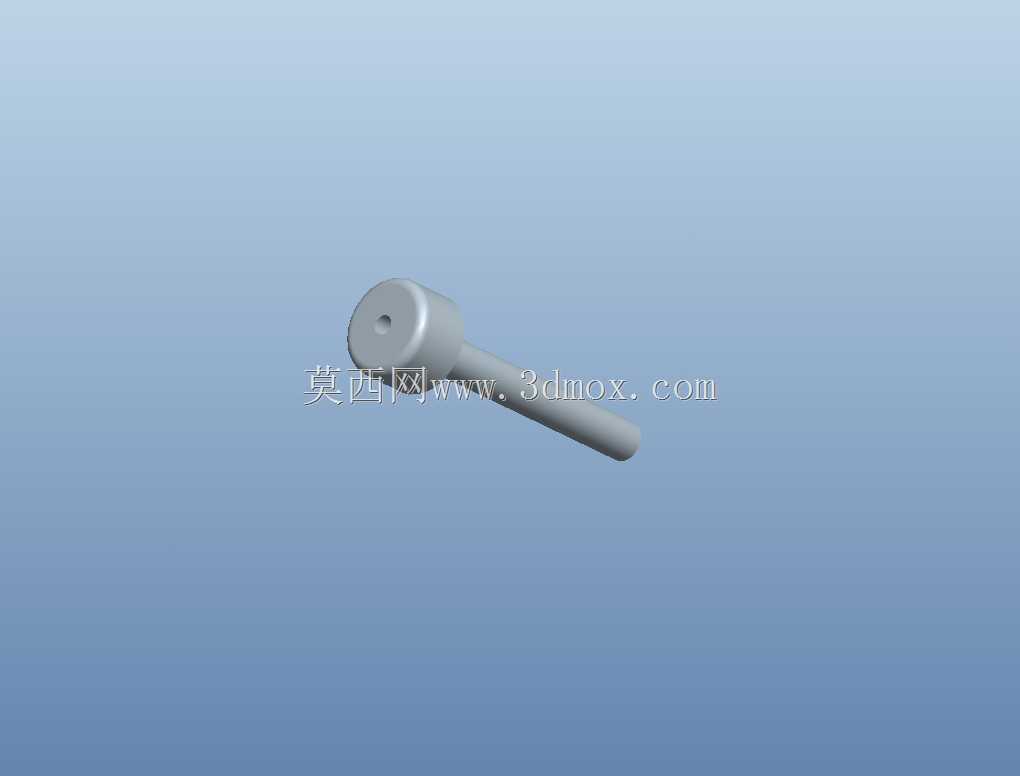

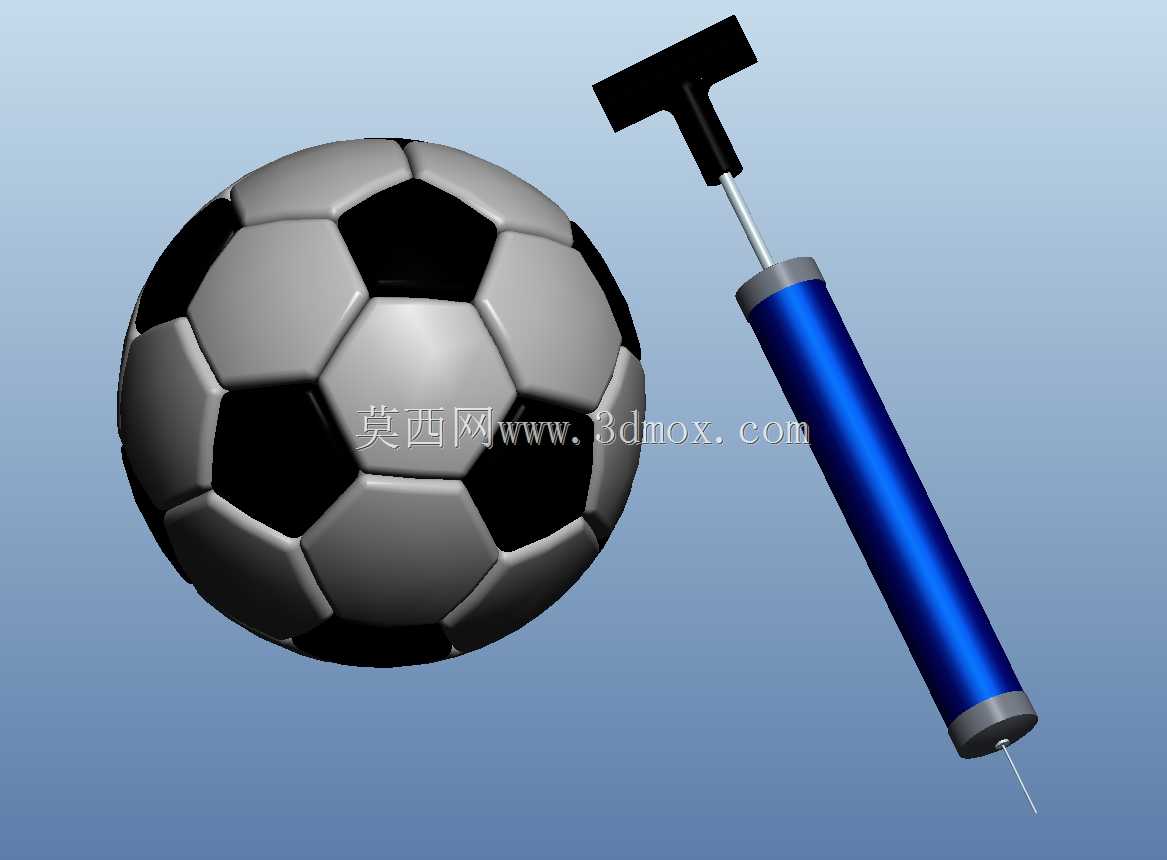

　　配套的手动打气筒属于小型往复式充气工具，整体结构由T型手柄、活塞杆、缸筒、活塞组件、出气嘴以及连接气针组成，缸筒采用薄壁金属材质制作，表面做氧化处理提升耐磨与防锈性能，T型手柄的设计符合人体工学，单手按压或者双手握持抽拉都能稳定施力，活塞杆与手柄做刚性连接，活塞组件安装在活塞杆的下端，活塞上装有密封圈，在抽拉活塞杆时，活塞上行，缸筒内部形成负压，外界空气通过活塞上的单向进气阀进入缸筒内部，下压活塞杆时，进气阀闭合，缸筒内的空气被压缩，通过缸筒下端的出气通道、连接软管以及气针注入足球的阀门内。打气筒的整体尺寸适配手持操作需求，缸筒长度控制在单手握持可覆盖的范围，活塞杆的行程经过优化，单次下压的出气量能够匹配足球充气的效率需求，不会因为行程过长导致操作费力，也不会因为行程过短需要过多的往复次数。出气端的连接软管采用柔性耐折材质，能够在不同角度下对接足球气嘴，避免硬连接导致的气针弯折或者对接错位。

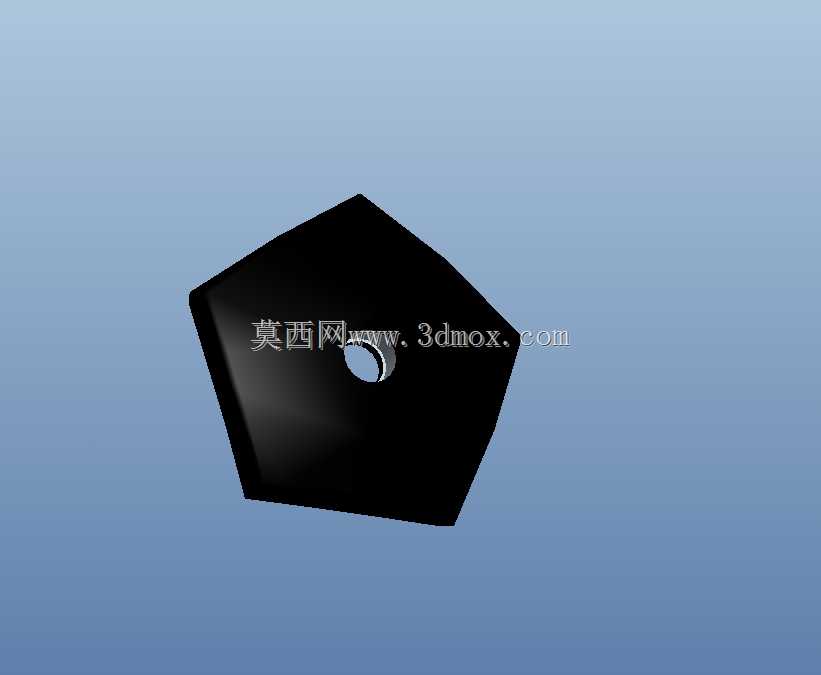

　　从实际使用场景来看，这套组合结构既可以作为体育用品生产环节的结构设计参考，也能作为小型手动充气工具的教学演示模型。足球的皮块拼接设计需要考虑缝合或者粘合的工艺余量，每一块皮块的边缘都要做倒角处理，避免拼接后出现凸起的棱边影响球体的圆度，内球胆的壁厚需要均匀，充气到额定压力时，各部位的膨胀量保持一致，不会出现局部鼓包的问题。打气筒的活塞密封圈需要选用低摩擦系数的耐磨材质，保证长期往复使用后仍能保持良好的密封性能，不会出现打气时漏气、压力上不去的问题，出气通道的孔径需要与气针的通径匹配，避免通路过小导致充气阻力过大，或者通路过大导致气针安装后松动脱落。在安装边界上，足球的阀门安装位需要精准定位在一块五边形皮块的中心位置，保证气针插入时能够垂直进入内球胆的充气口，不会因为角度偏差扎破内球胆；打气筒的下端出气嘴需要做防滑处理，连接软管与出气嘴、气针的连接部位需要做卡箍固定，防止充气过程中软管脱落。在日常使用中，足球的充气压力需要控制在合理范围，压力过高会导致皮块接缝处受力过大，容易出现开胶或者皮块撕裂，压力过低则会导致球体弹性不足，影响运动体验，配套的打气筒因为是手动操作，输出压力完全由人手的按压力度控制，相比电动充气泵更不容易出现超压问题，适合日常零散的充气需求。从建模角度来看，足球的建模核心在于五边形与六边形的球面排布，需要先构建正二十面体的基础曲面，再对每个三角面做细分投影到球面上，拆分出五边形与六边形的面域，再分别对每个面域做实体加厚、边缘倒角处理，最后装配阀门与内球胆；打气筒的建模则需要关注各同轴零件的配合公差，活塞杆与缸筒的同轴度、活塞与缸筒内壁的间隙配合、出气通道的密封性设计都是建模过程中需要重点还原的结构细节，这些细节直接决定了模型用于结构演示、工艺参考时的实际价值。
