折弯式金属连接固定支架结构设计

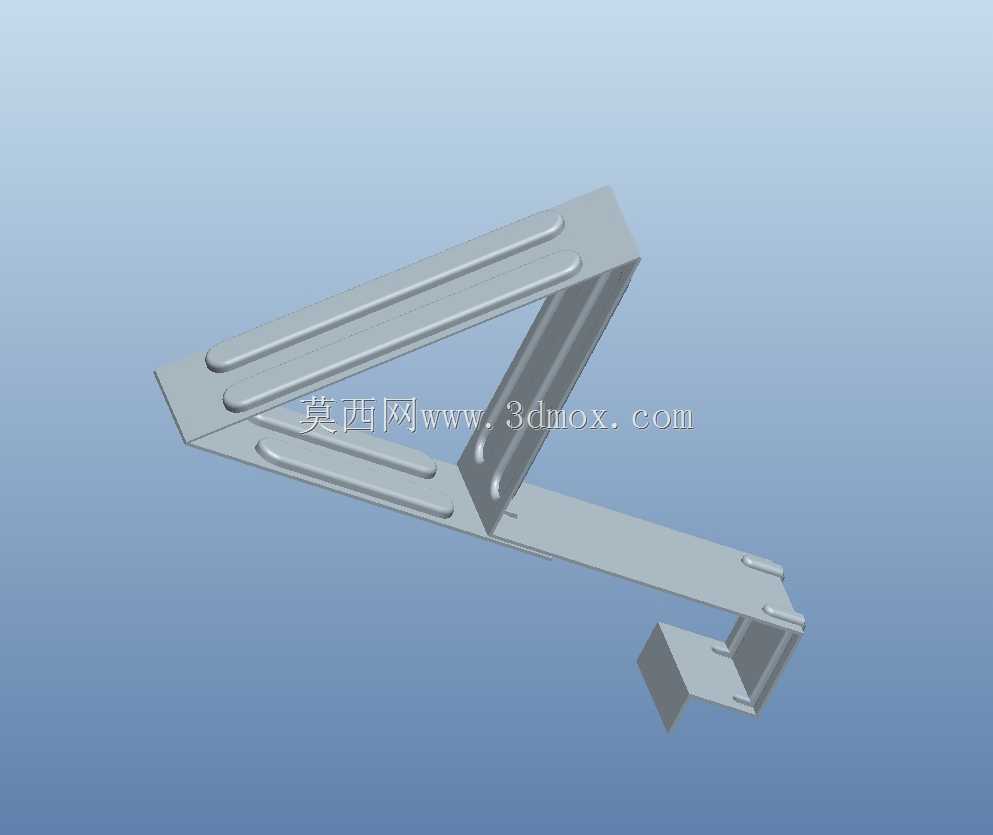

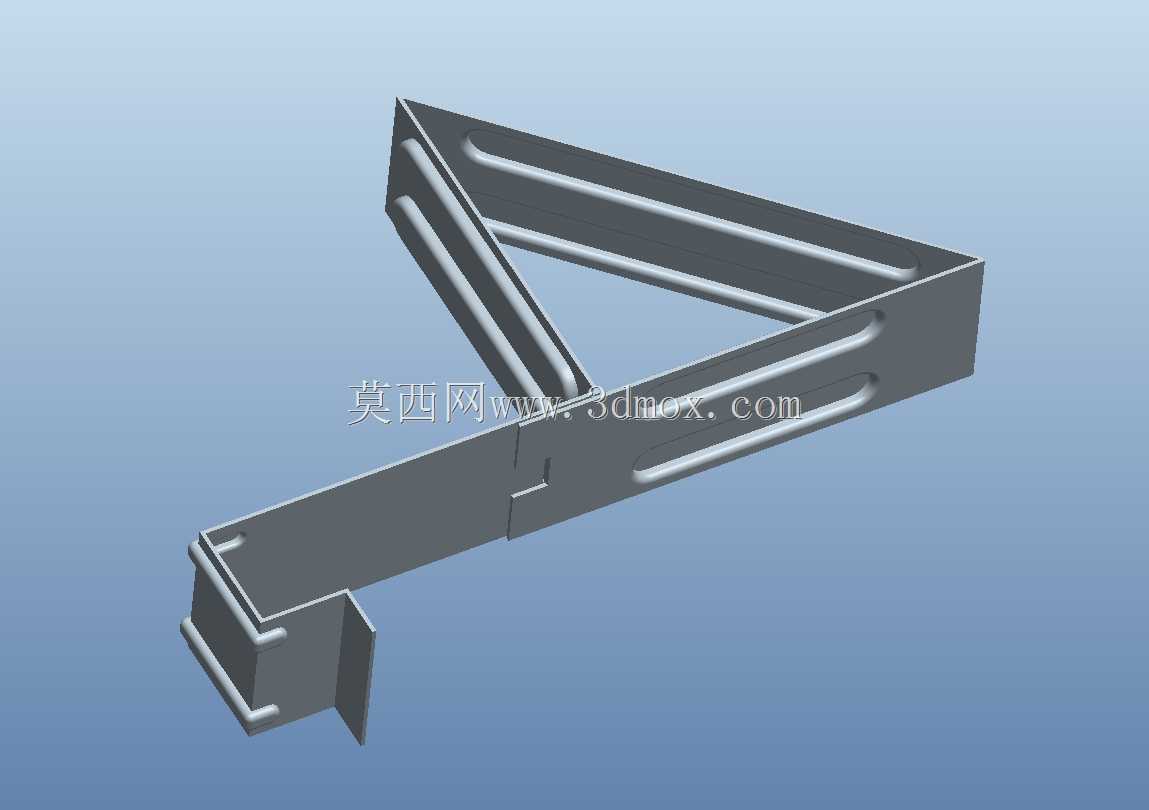

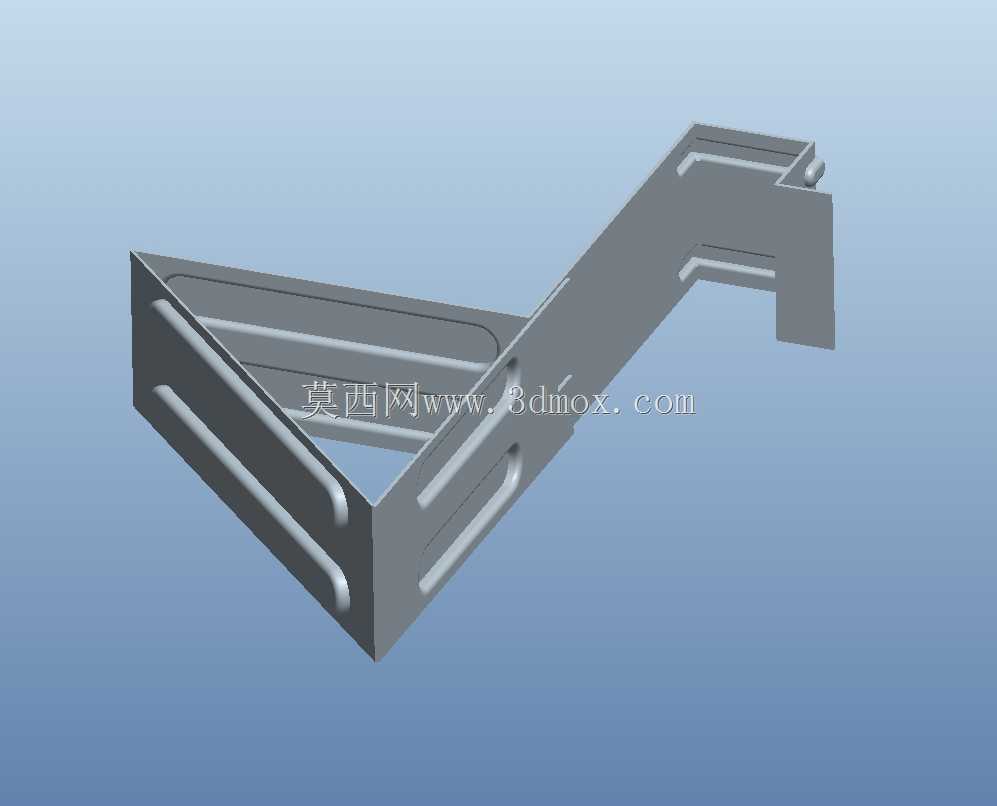

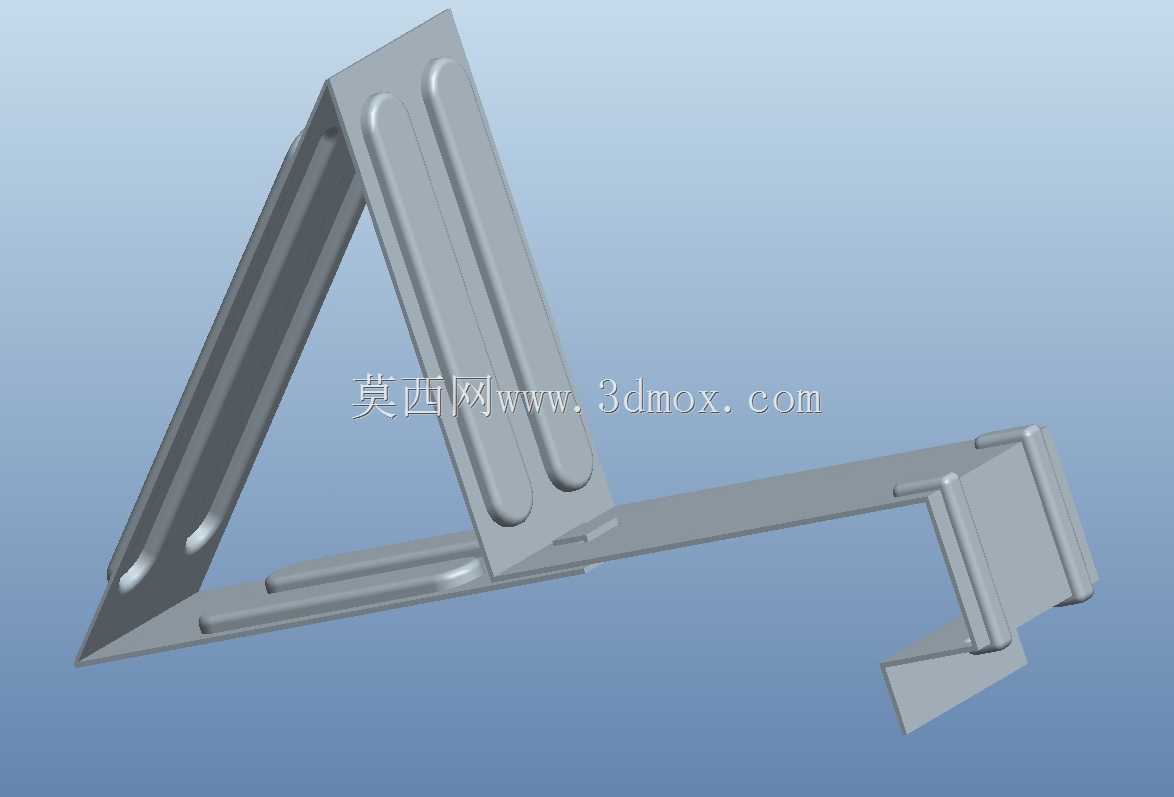

　　这款钣金折弯成型的金属支撑构件，在工业装配场景中主要承担跨位面的连接承载作用，常见于设备框架外围走线固定、轻型外挂部件的支撑挂载、非标自动化设备的侧边辅助定位等场景。从结构设计逻辑来看，整体采用一体化钣金折弯工艺加工，避免了多零件拼接带来的装配误差与结构强度短板，主体的三角斜撑段是核心受力区域，斜向布置的加强筋直接沿受力传导方向冲压成型，不需要额外焊接加强筋条，就能在材料厚度不增加的前提下大幅提升斜撑段的抗弯折、抗形变能力，当挂载端承受垂直向下的载荷时，应力会顺着斜撑筋条传导至两端的安装平面，不会在折弯转角处形成应力集中点。构件一端的长直安装段预留了多个定位凸点，装配时可以先通过凸点卡入预装位的定位孔完成临时固定，

　　不需要操作人员全程手扶对位，大幅降低单人装配的操作难度，长直段的平面度公差控制在0.2mm以内，能够保证与安装基面完全贴合，避免锁紧螺丝后出现构件翘曲、安装应力残留的问题。另一端的折边挂钩结构，主要用于快速挂载轻型附属部件，挂钩的折弯角度做了微小的回弹补偿设计，钣金冲压折弯后材料回弹的角度被提前纳入设计参数，最终成型的挂钩能够与被挂载件的卡槽紧密贴合，不会出现松脱晃动的情况，挂钩末端的小折边做了圆角处理，既可以避免安装时划伤操作人员，也能引导被挂载件顺利滑入卡位。从安装边界来看，构件整体的外轮廓尺寸适配常规的40系铝型材框架安装间距，两端安装孔的孔位间距符合通用工业装配的孔系标准，不需要在现有设备框架上重新打孔攻丝，

　　就能直接适配原有安装位，安装完成后构件突出安装基面的高度控制在较低范围，不会占用过多的设备外围空间，也不会与周边的管线、运动部件产生干涉。在实际选型应用时，需要根据挂载载荷的大小匹配对应厚度的板材，常规1.5mm厚度的冷轧板成型件，能够满足5kg以内的静态挂载需求，如果应用在有振动的设备场景，可以更换为2mm厚度的不锈钢板材，同时在安装面增加减震垫片，避免长期振动导致固定螺丝松动。构件表面的处理可以根据使用场景选择喷塑、镀锌或者电泳处理，在普通室内干燥环境下采用喷塑处理即可满足防锈需求，在潮湿或者有轻度腐蚀的场景下，采用热镀锌处理能够大幅提升构件的使用寿命。设计过程中对所有折弯转角的内R角做了统一规范，全部采用与板材厚度匹配的R角参数，避免折弯时出现板材开裂或者外侧拉伸变薄的问题，所有外露的边缘都做了压毛边处理，不存在锐边毛刺，符合工业设备的安全设计要求。
