工业户外电缆分线接线盒结构设计

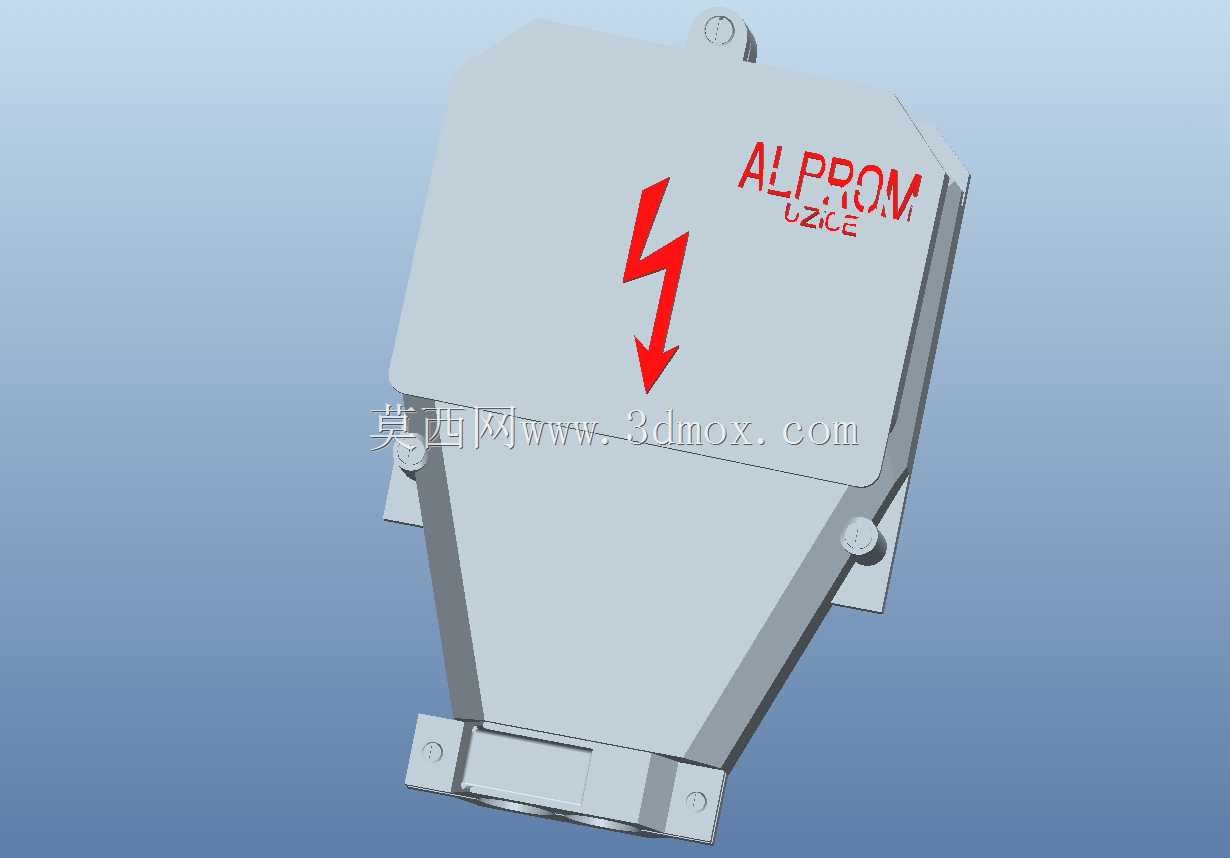

　　这款接线盒主要面向低压工业电气布线场景，常见于厂区户外供电支路、户外设备配电分线、老旧厂区线路改造的电缆接续环节，用来实现多股电缆的分接、转接与物理防护，避免线缆接头裸露在外受外力磕碰、雨水侵蚀、粉尘堆积引发的绝缘失效问题。从结构设计来看，整体采用上宽下窄的梯台型壳体，这种造型并非随意设计，一方面是考虑户外安装时的雨水导流，倾斜的侧壁能让落在壳体表面的雨水顺着坡度快速流下，不会在壳体拼接缝隙处长期积存，降低密封失效的进水风险；另一方面梯台结构的内部空间上宽下窄，上方预留了充足的接线操作空间，下方收窄的结构刚好适配电缆进出线的密封格兰头排布，不会出现下部空间冗余导致的壳体材料浪费，同时也能缩小安装时的下部占用空间。

　　壳体的安装固定点分布在下部两侧的延伸耳板与底部的安装凸台上，耳板上预留了螺栓过孔，安装时可以直接通过膨胀螺栓固定在墙面、设备支架或者水泥基座上，底部的凸台结构可以让壳体与安装面之间留出几毫米的间隙，避免安装面的积水直接浸泡壳体底部的密封胶条，长期使用也不会出现胶条提前老化的问题。壳体的开合采用侧边螺栓压紧的密封结构，上盖与下壳体的拼接面预留了密封胶条的安装槽，合盖时通过侧边的固定螺栓均匀压紧胶条，能达到常规户外使用的防尘防水要求，不需要额外做焊接或者打胶密封，后期检修线路时只需要拧开侧边螺栓就能打开上盖，操作效率比一体式灌封的接线盒高很多。盒体表面的高压警示标识采用模压或者丝印的方式做在壳体正面醒目位置，

　　现场运维人员巡检时能快速识别这是带电配电部件，避免误触碰引发安全事故。从内部结构设计逻辑来看，盒内预留了接线端子排的安装位，可以根据接入电缆的芯数、线径选配对应的端子排，不需要额外做内部支架的二次加工，进出线的开孔位置都做了加厚处理，安装电缆密封格兰头时不会因为壁厚不足导致螺纹滑牙，同时加厚的开孔部位也能提升格兰头安装后的密封可靠性，避免电缆拉扯时出现格兰头松动的问题。在实际选型应用中，这类接线盒通常用在交流500V以下的低压配电线路中，适配多股铜芯电缆的分接需求，相比传统的方形接线盒，这种梯台造型的壳体抗外力冲击性能更好，倾斜的侧壁在受到侧向磕碰时能分散冲击力，不会像直角方形盒那样在棱角处出现应力集中导致的壳体开裂。安装边界方面，

　　这款接线盒的固定孔位间距按照常规户外配电安装的通用尺寸设计，替换老旧接线盒时不需要重新在安装面打孔，能直接适配原有安装点位，降低改造施工的工作量。壳体的边角都做了圆弧过渡处理，没有尖锐的棱角，现场安装施工时不会划伤施工人员的手部，也不会刮破电缆的外绝缘层。考虑到户外使用的温差变化，壳体材质选用具备一定韧性的工程材料，在低温环境下不会出现脆裂，高温暴晒环境下也不会出现明显的形变，能保证密封胶条长期处于均匀压紧的状态，不会因为壳体形变导致密封缝隙出现。在布线施工时，电缆从下部的开孔穿入盒内，预留足够的接线长度后将格兰头拧紧固定电缆，做好线缆端头的绝缘处理后接在内部的端子排上，确认接线牢固没有虚接后，清理盒内的施工杂物，将密封胶条平整放入安装槽，对齐上盖后按对角顺序拧紧侧边的固定螺栓，保证每个位置的压紧力均匀，避免出现局部缝隙过大的问题。这类接线盒在厂区户外照明线路、小型户外生产设备的电源接入、临时施工线路的固定分线点位都有广泛应用，结构设计上没有多余的复杂部件，整体可靠性高，后期维护的成本很低，不需要特殊的专用工具就能完成拆装检修。
