3.5mm音频转接头结构设计方案

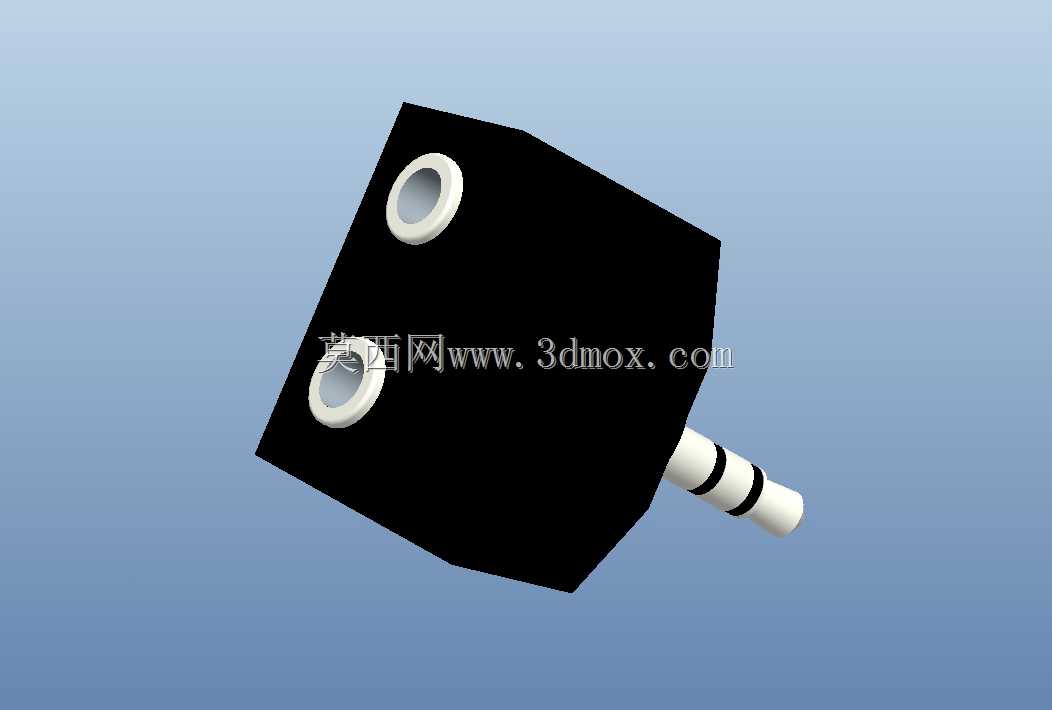

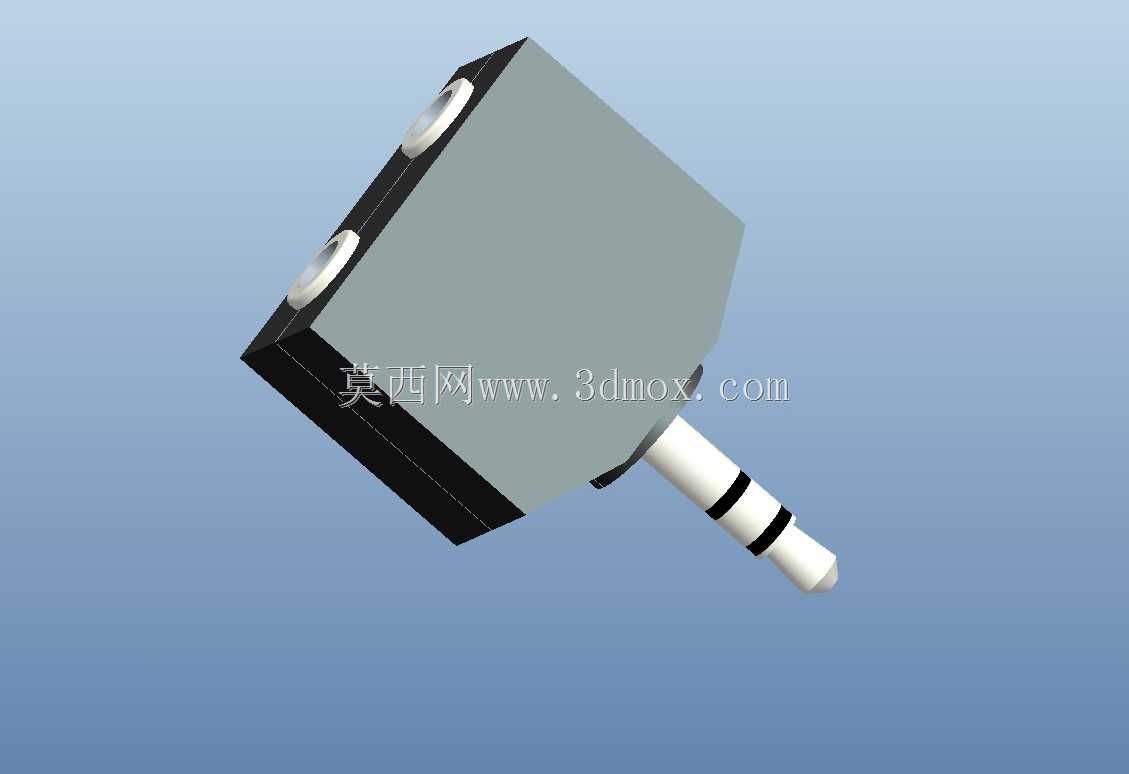

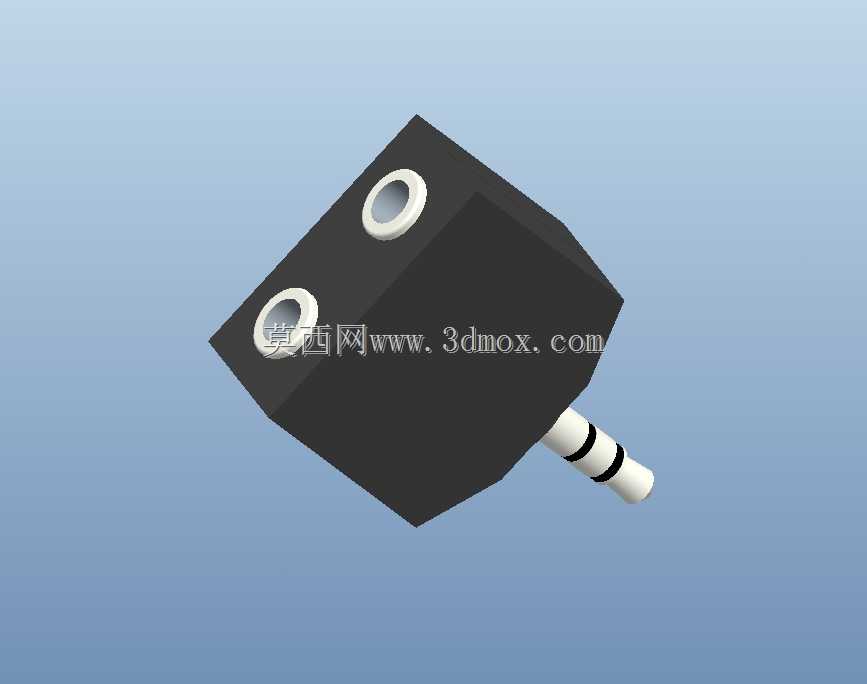

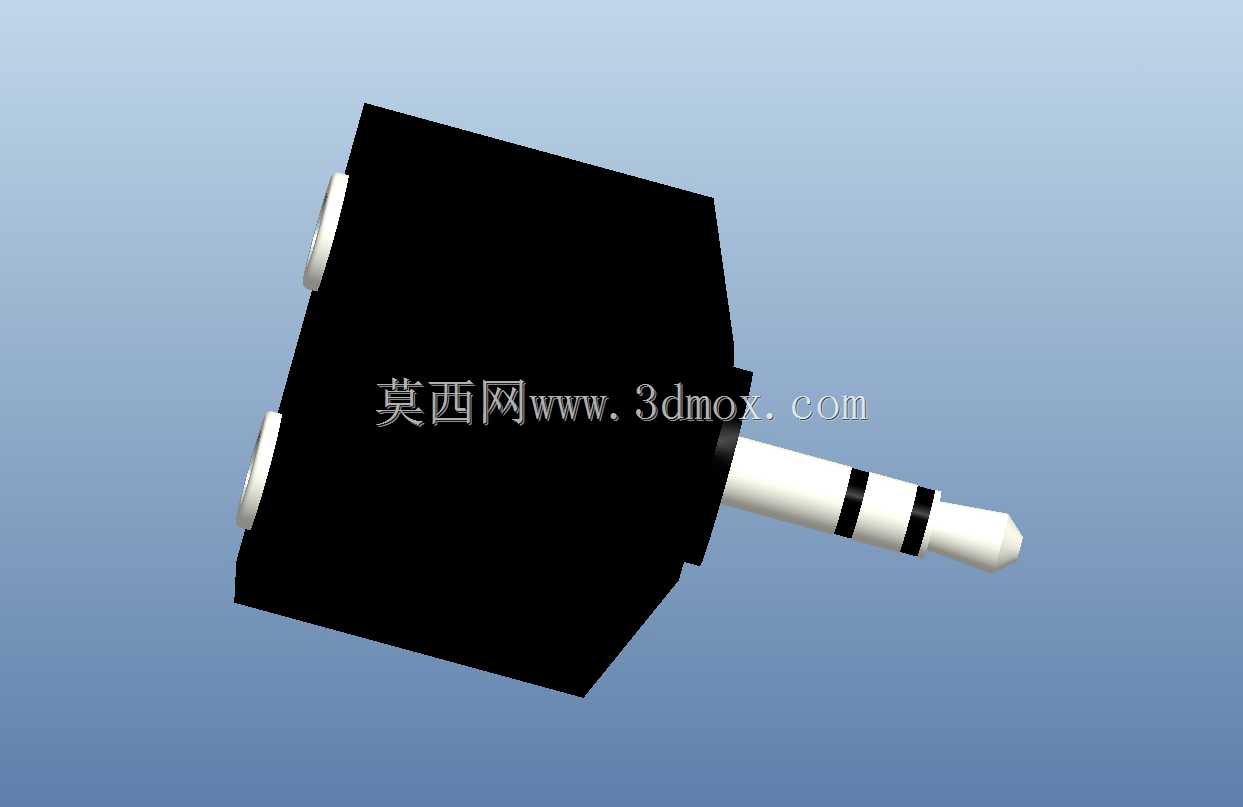

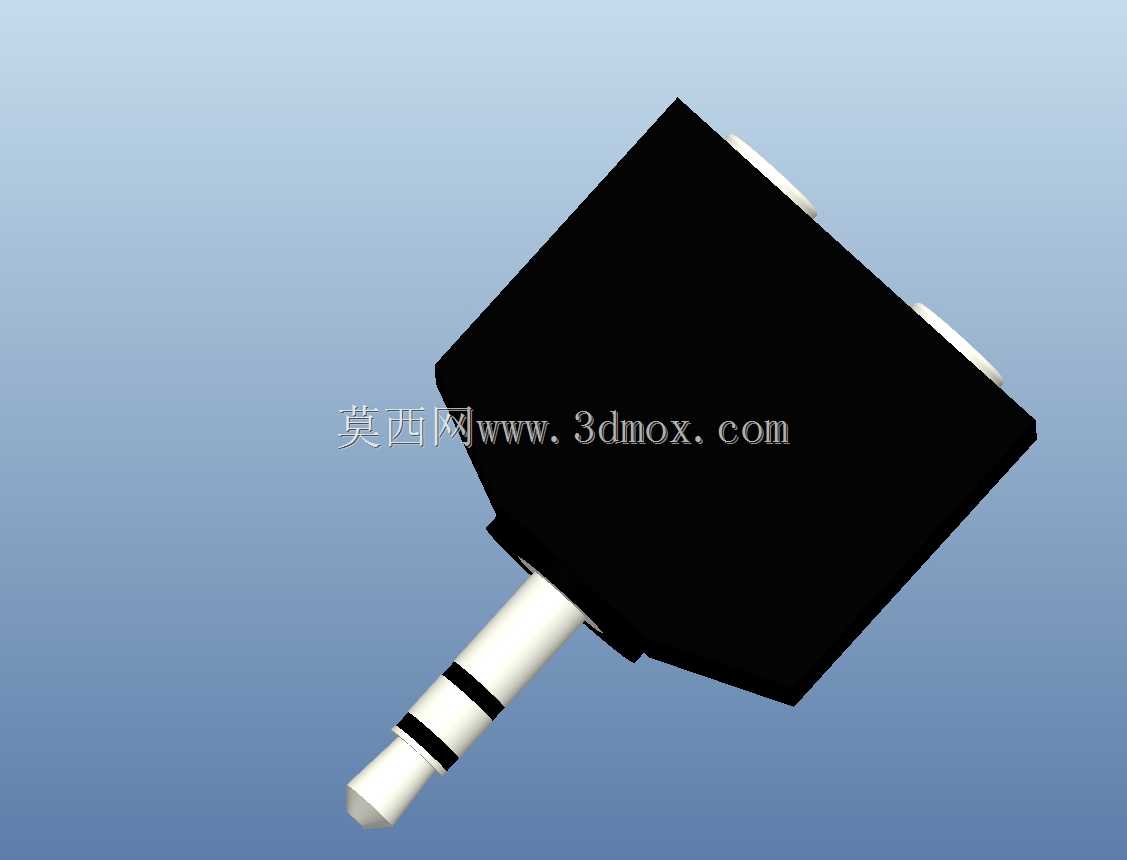

　　日常音频设备互联场景里，不同接口标准的音频设备往往存在适配障碍，这款音频转接构件的核心作用，就是完成不同规格音频接口之间的信号导通，解决消费级音频设备接口不匹配的使用痛点，覆盖个人音频外设扩展、专业音频测试转接、老旧音频设备兼容等多个实际使用场景。从结构设计逻辑来看，这款转接件采用方块式主体加直出公头的布局，主体部分设置两个对称的音频母座接口，可同时扩展两路音频输出通道，满足单音源同时接驳两组音频回放设备的使用需求，比如在音频调试场景中，可同时连接监听耳机与外放设备，无需反复插拔更换接头。公头部分采用标准三段式3.5mm音频插头结构，绝缘环的位置严格遵循通用音频接口的定义规范，确保左声道、右声道、

　　接地回路的触点位置完全匹配通用母座的接触弹片，避免出现声道错位、接触不良、信号串扰等问题。主体外壳采用方正切角的造型设计，并非随意选择外观形态，而是充分考虑注塑成型的工艺特性，方正结构的模具分型面设计更简单，成型后外壳的形变率更低，同时切角处理可以避免插拔时棱角刮蹭设备接口周边的壳体，也能减少日常存放时的磕碰损伤。两个母座接口对称布置在主体相邻的两个侧面，插拔操作时手指的施力空间更充足，不会出现相邻接口插头互相干涉的情况，哪怕是尺寸偏大的定制音频插头，也能顺利插接到位。从安装边界尺寸来看，公头的插合长度严格控制在通用音频接口的标准插合深度范围内，插入设备母座后不会出现顶坏内部弹片的问题，主体部分的厚度控制在合理区间，

　　插入轻薄型便携音频设备时，不会与设备周边的其他接口、壳体凸起产生干涉，适配绝大多数带3.5mm音频接口的便携播放器、笔记本电脑、台式机声卡等设备。内部结构设计上，公头的三个导电触点分别通过内部铜质导电片与两个母座的对应触点并联导通，导电片采用冲压成型的铜质基材，表面做镀镍处理提升抗氧化能力，降低接触电阻，减少音频信号传输过程中的损耗，避免出现信号衰减带来的音质劣化问题。外壳内部设置定位卡槽，装配时导电组件可以直接卡入卡槽定位，不需要额外的定位治具就能保证各触点的位置精度，后续通过超声波焊接工艺将上下外壳封合，整体结构没有外露的拼接缝隙，既可以提升结构强度，也能避免日常使用中汗液、灰尘进入内部造成触点氧化短路。实际使用场景中，

　　这类转接件除了满足个人用户的音频扩展需求，也可用于音频生产线的测试工位，作为测试治具的转接部件，频繁插拔工况下的结构可靠性是设计时的核心考量，公头根部做了圆弧过渡的加强结构，减少插拔时的应力集中，避免长期使用后公头出现根部断裂的问题。母座内部的接触弹片采用高弹性铜合金材料，插拔寿命可以满足数千次的重复使用需求，接触弹片的预紧力经过反复调校，既不会因为插拔力过大造成使用不便，也不会因为预紧力不足导致接触松动、音频断连的问题。外壳表面采用哑光磨砂的质感处理，插拔时手指的摩擦力更大，施力更方便，同时不容易残留指纹和划痕，长期使用后外观依旧能保持整洁。整体结构没有多余的冗余设计，所有造型特征都服务于功能需求与工艺可行性，没有为了外观噱头增加不必要的结构复杂度，既控制了生产制造成本，也降低了装配环节的不良率，完全适配批量注塑生产的工艺要求。
