带手动扳杆双进口弹簧式安全阀结构

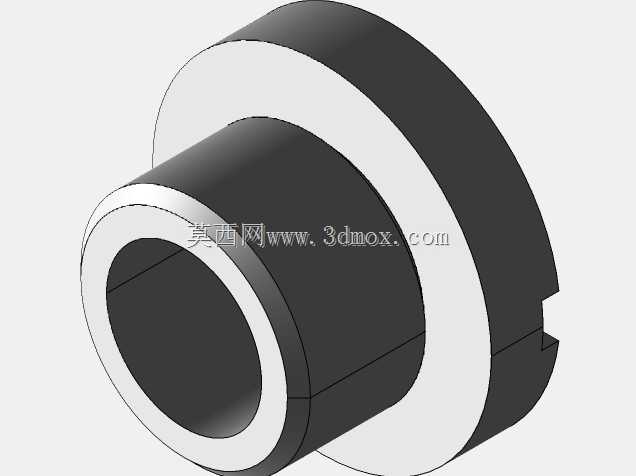

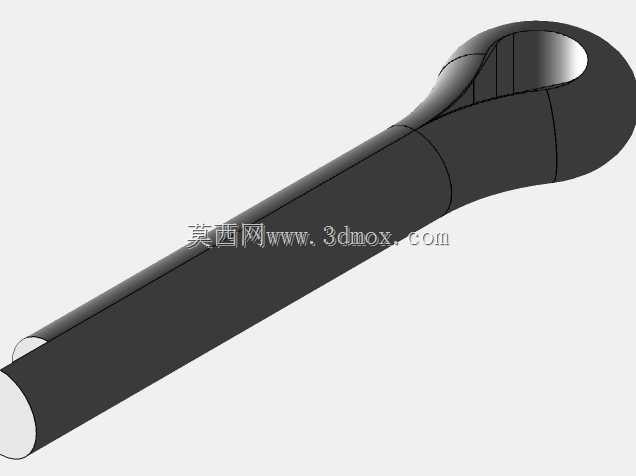

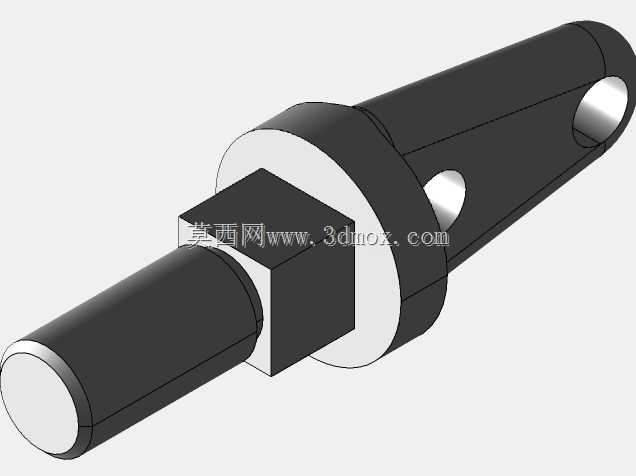

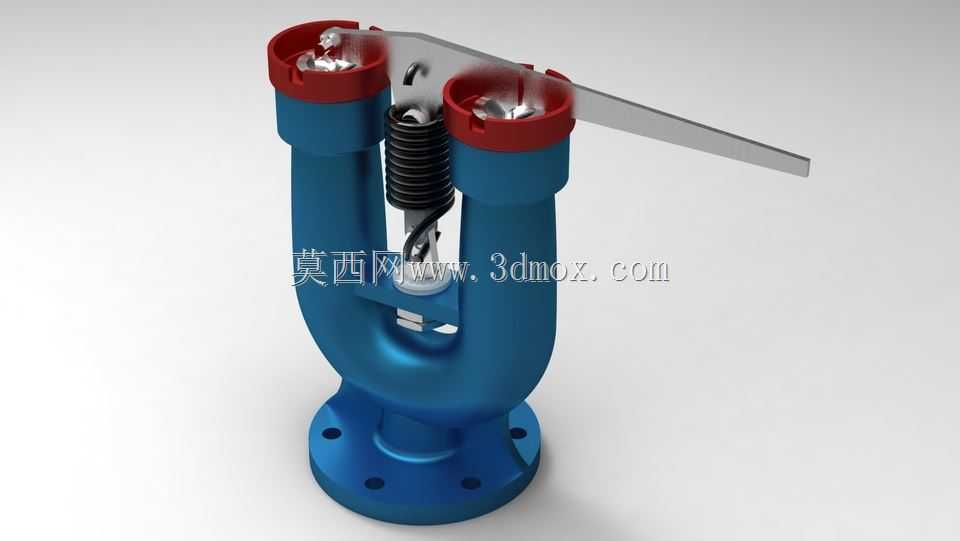

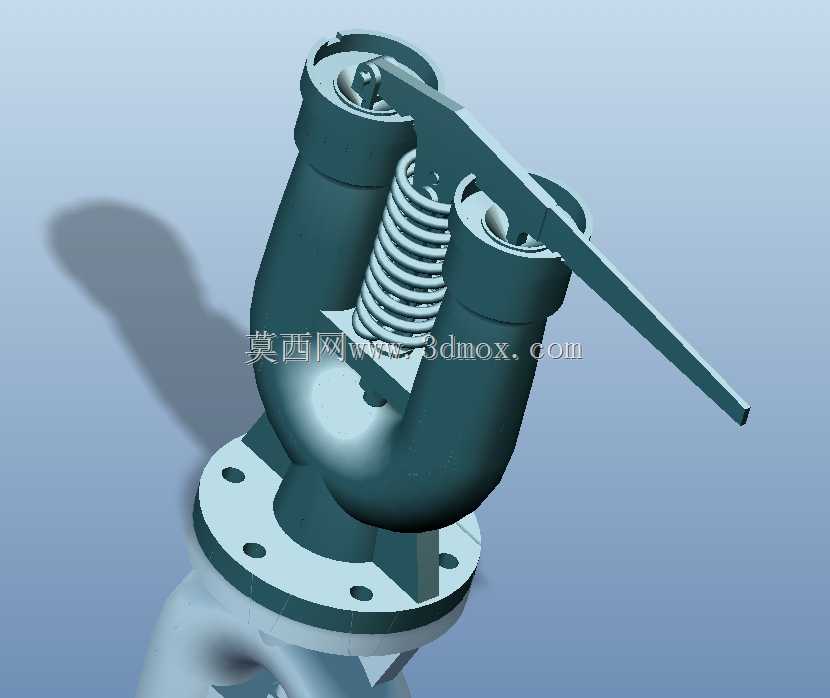

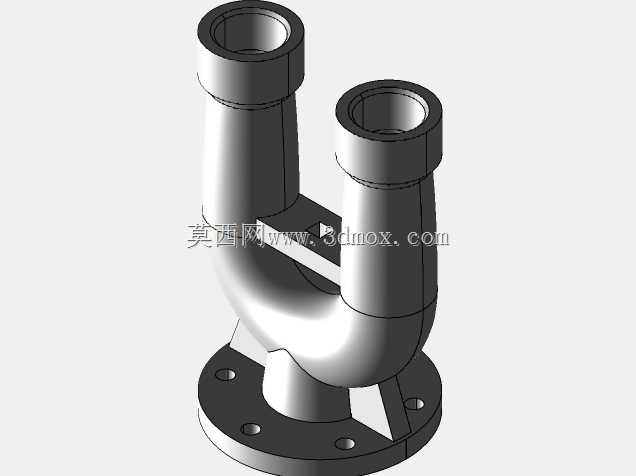

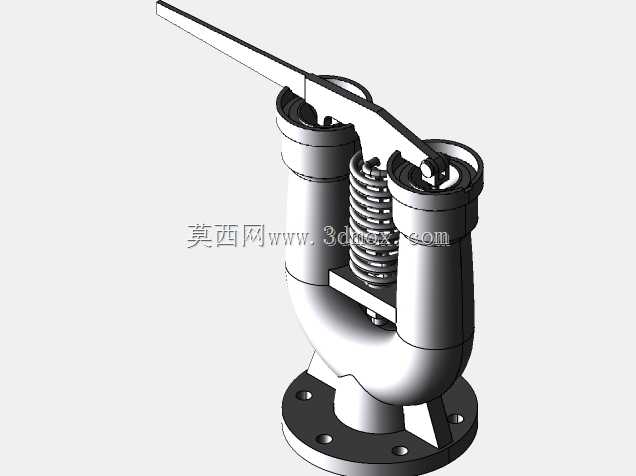

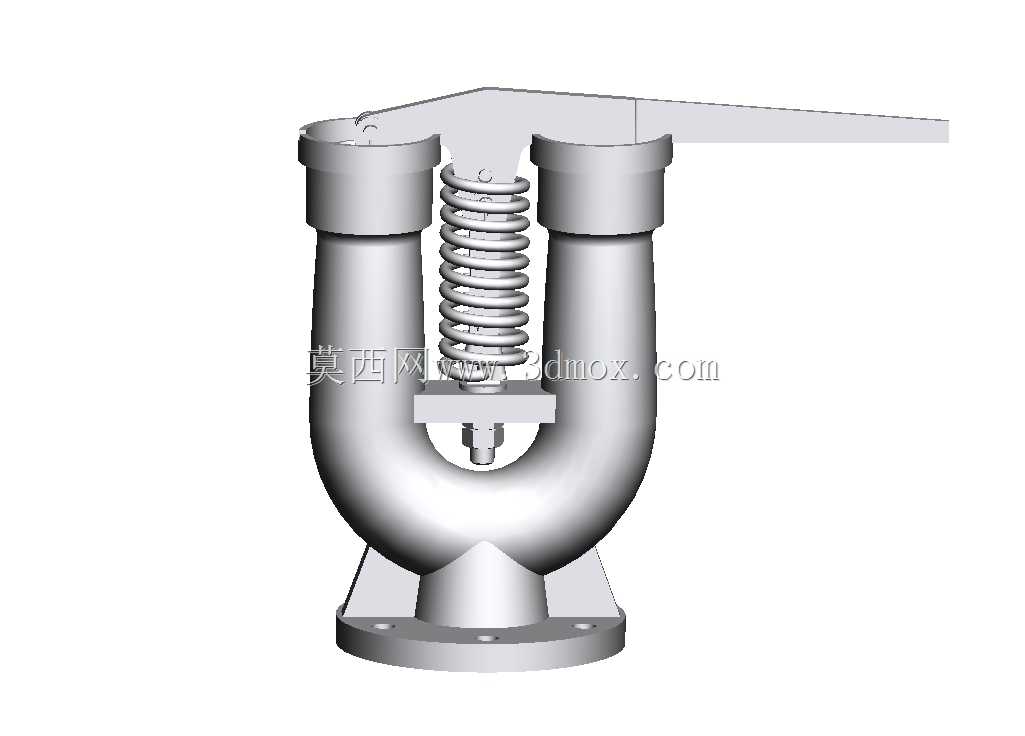

　　在承压管路系统的压力防护环节，这类带手动操作结构的双通路安全阀，是锅炉、压力容器、工业供气管网、化工流体输送系统里必不可少的超压防护部件，核心作用是在系统内部压力超过预设安全阈值时，自动开启泄放通道排出多余介质，待压力回落至正常工作区间后自动回座密封，避免承压设备因超压出现破裂、泄漏甚至爆燃事故，同时顶部设置的手动扳杆，可满足日常运维时的手动泄压校验、紧急状态下强制开启泄放的需求，避免阀瓣长期受介质黏结、卡滞导致功能失效。从结构设计逻辑来看，该安全阀采用Y型双通路阀体结构，底部为整体式法兰连接基座，法兰盘上均匀分布四个螺栓安装孔，安装时可直接与设备或管路上的配对法兰通过螺栓紧固，密封面可根据介质特性选配金属硬密封或非金属软密封垫片，

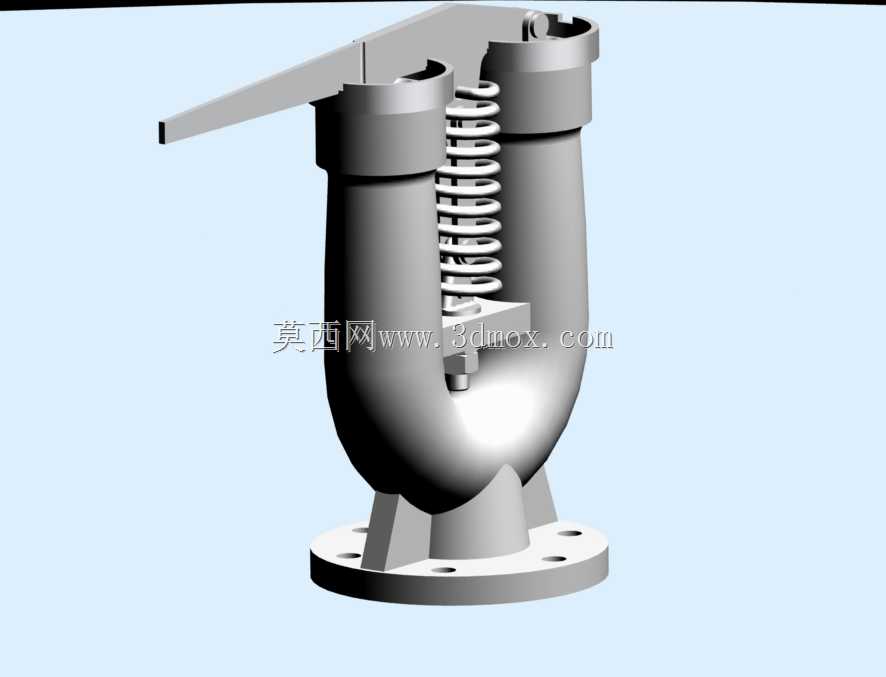

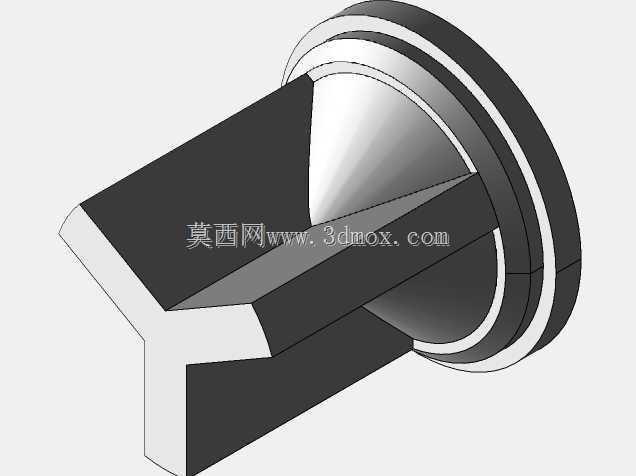

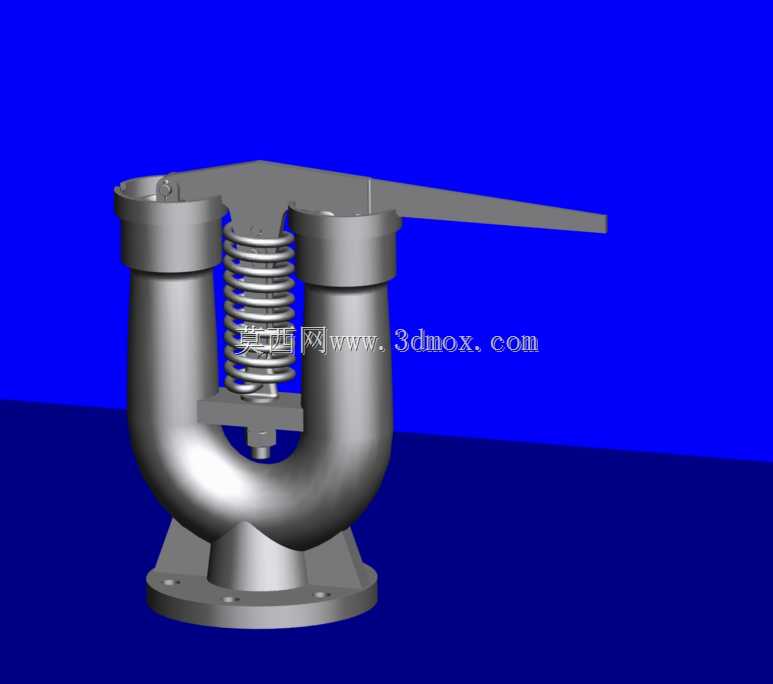

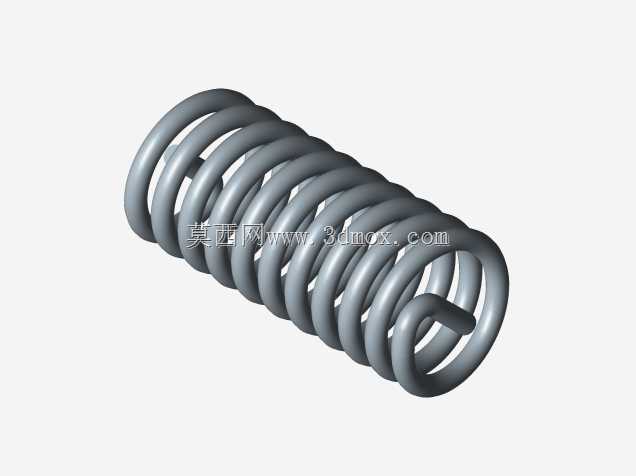

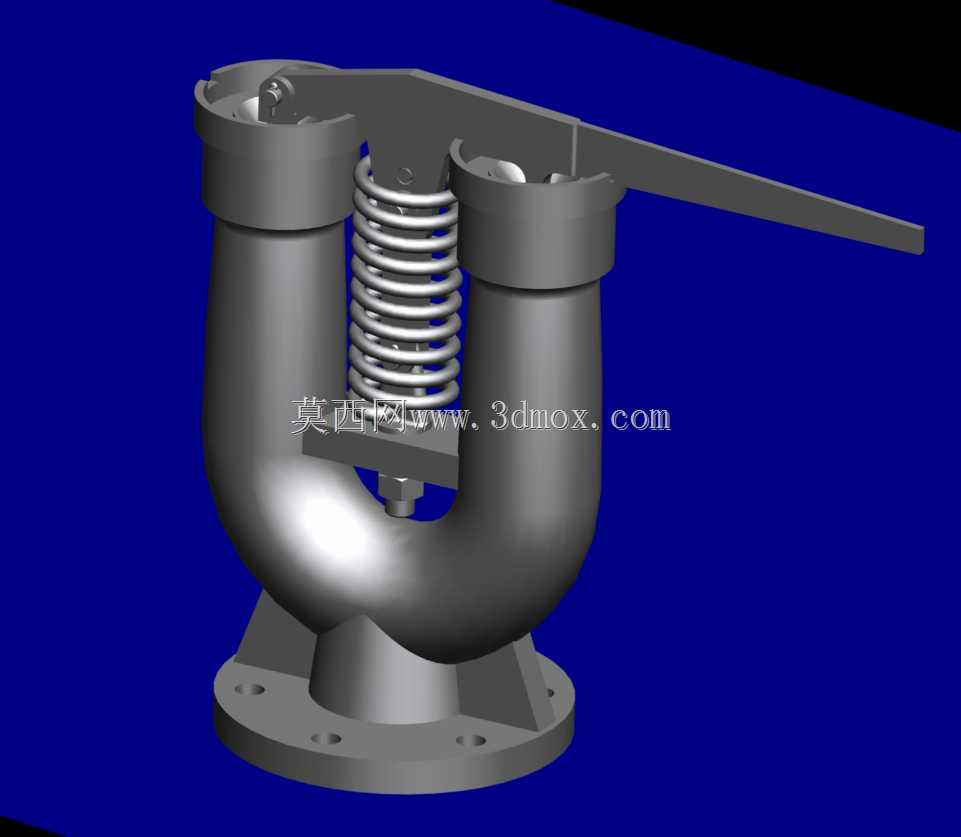

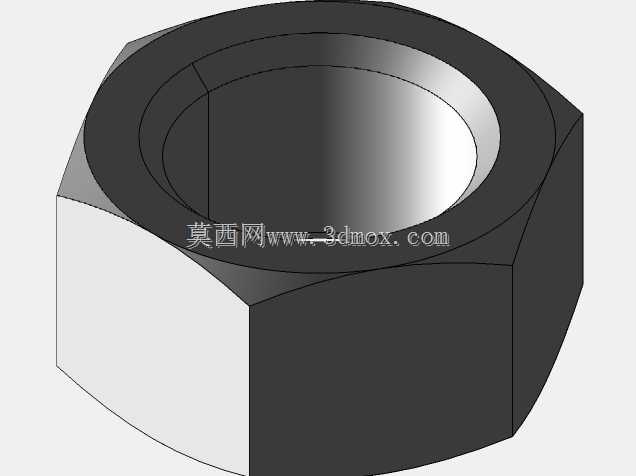

　　适配不同压力等级、不同温度工况的安装需求；阀体上部两个对称的腔室分别设置独立的弹簧调压结构，阀瓣密封面与阀座采用锥面配合形式，相比平面密封具备更高的密封比压，在正常工作压力下可有效阻断介质泄漏，弹簧预紧力可通过上部的调节螺母进行校准，匹配不同系统的开启压力设定值。中间的弹簧导杆结构做了同轴度限位设计，可避免阀瓣开启、回座过程中出现偏磨、卡涩，保证动作的同轴度与响应速度，顶部的手动扳杆通过杠杆结构与阀杆联动，扳动扳杆时可直接克服弹簧预紧力顶开阀瓣，无需依赖系统内部压力即可实现手动泄放，日常巡检时可定期操作扳杆校验阀门动作灵活性，防止因介质结垢、杂质沉积导致阀瓣与阀座粘连失效。从安装边界来看，该安全阀整体为立式安装结构，

　　底部法兰的安装孔位、中心距符合常规通用法兰的尺寸规范，安装时需保证阀体垂直于安装基面，倾斜角度不超过3度，避免因倾斜导致弹簧受力不均、阀瓣偏磨影响密封性能与开启精度；阀体上部的扳杆操作空间需预留足够的操作距离，保证运维人员可顺利扳动扳杆完成校验操作，同时泄放口的朝向需避开人员操作通道与易损设备方向，防止泄放时高温、高压介质喷出造成安全隐患。在实际工况适配中，这类双通路结构的安全阀相比单通路结构，具备更大的泄放面积，可在超压工况下更快排出多余介质，缩短系统压力回落的响应时间，适用于容积较大、压力上升速度较快的承压设备，比如蒸汽锅炉的汽包出口、压缩空气储罐的顶部、化工反应釜的气相空间位置；阀体流道做了圆滑过渡处理，

　　可减少介质泄放时的流阻，降低高速介质对阀体内腔的冲蚀磨损，延长阀门的使用寿命。设计建模过程中，所有零件的配合尺寸均按照实际加工公差进行设定，阀瓣与阀座的配合间隙、弹簧的旋绕比与预紧压缩量、法兰螺栓孔的位置度公差都符合阀门设计的相关规范，可直接用于同类产品的结构参考、教学演示，也可作为管路系统设计选型时的三维装配校核模型，验证安装空间、连接尺寸与周边管路、设备的匹配性，避免实际安装时出现干涉、尺寸不匹配的问题。
