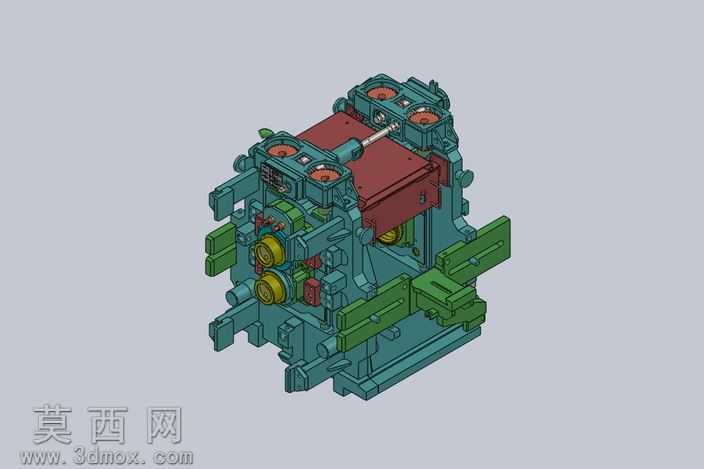

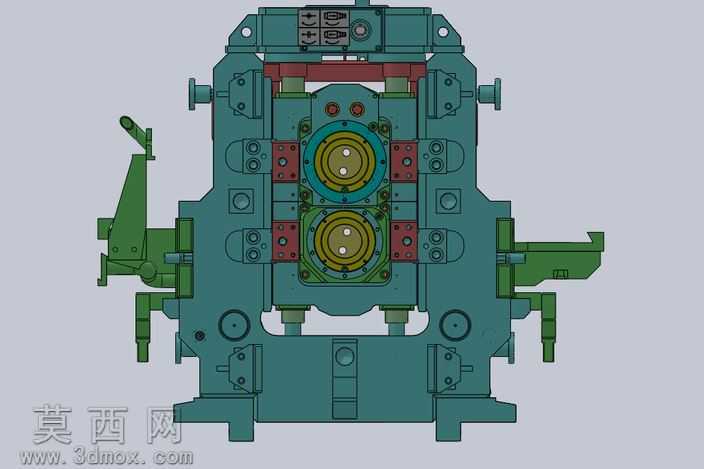

特殊结构棒材轧机棒磨粉机三维设计

本作品为特殊结构的棒材轧机配套棒磨粉机三维建模成果，建模过程严格遵循机械设计规范，先通过草图绘制完成整机轮廓的基准搭建，再逐步拆分各个功能模块进行零件级建模，确保每一处结构尺寸都符合工业设备的装配逻辑。建模阶段对设备的机架主体、传动辊组、进料导向结构、出料调节组件、锁紧定位机构分别进行独立建模，不同零件根据其实际功能赋予对应材质属性：主体承重机架采用铸钢材质，渲染时呈现出厚重的哑光金属质感，表面做了细微的铸造肌理处理，还原真实工业铸件的外观特征；传动辊组采用调质合金钢材质，辊面做了精加工的亮面金属效果，与机架形成明确的材质区分；导向滑块、调节压板等运动部件采用耐磨合金材质，边缘做了倒角处理，既符合实际加工工艺要求，也让模型细节更具真实感。整机结构设计突破常规棒磨设备的布局形式，采用多组对称布置的传动辊结构，配合可调节的侧向压紧组件，能够实现棒材进料过程中的稳定导向与研磨施压，进料端的定位座可根据棒材直径调整夹持范围，出料端的调节机构可灵活控制研磨出料的粒度，各部件之间的装配间隙经过反复校核，确保运动过程中无干涉问题。渲染阶段采用工业产品常用的三点布光方案，主光源从斜上方投射突出设备的主体轮廓，辅光源补全暗部细节避免结构死黑，轮廓光勾勒设备边缘增强立体感，背景选用中性浅灰色调，让观者能够清晰观察到设备的每一处结构细节。设计过程中重点考量了设备的拆装维护便利性，所有紧固件的安装位置都预留了足够的操作空间，易损的辊面部件设计为快拆结构，无需整体拆解设备即可完成更换，整体结构紧凑，功能集成度高，既满足棒材轧制配套的粉磨作业需求，也通过特殊的结构布局提升了设备运行的稳定性与作业效率，完整还原了特殊结构棒磨粉机的机械构造与设计特点。
