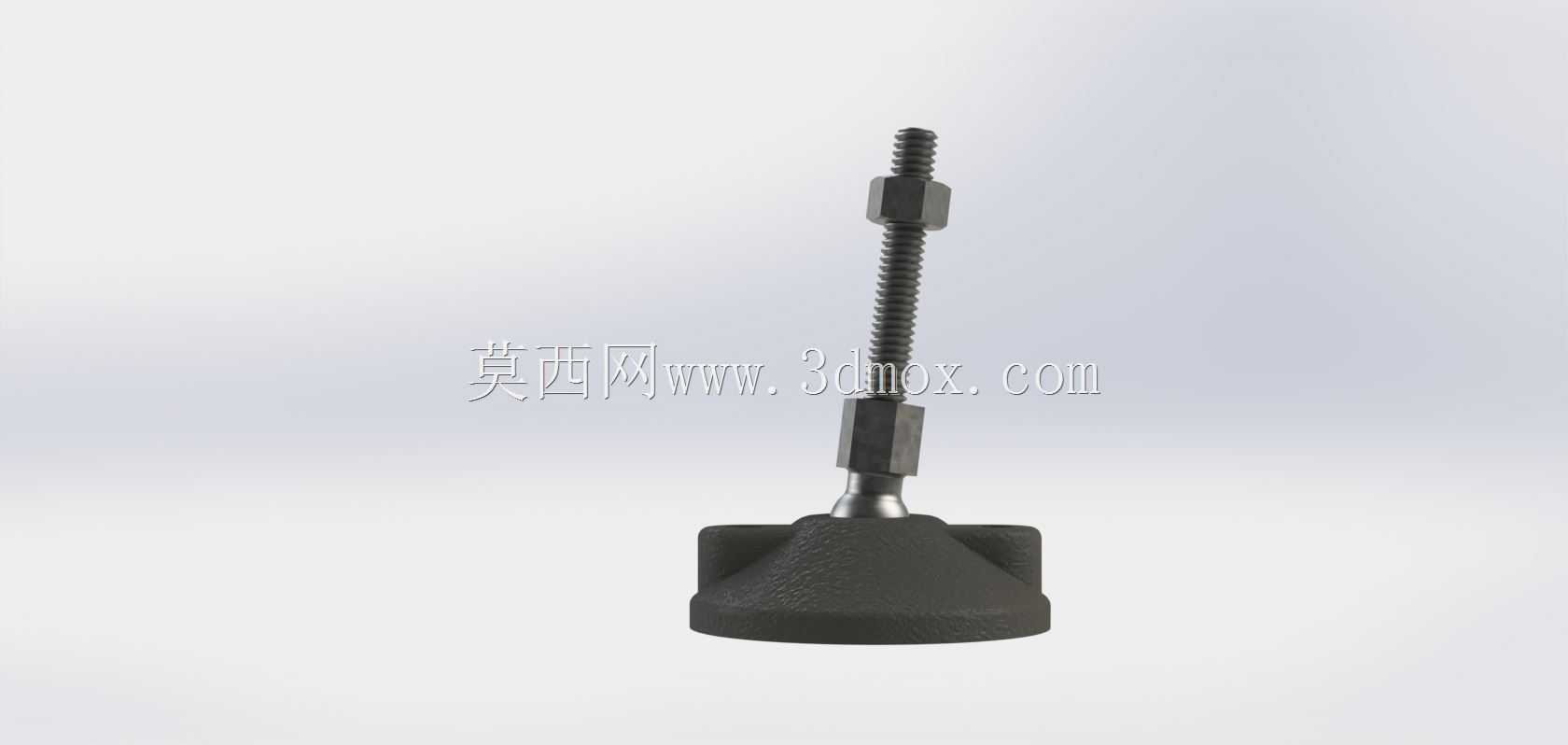

M8螺纹可调式水平支撑旋转脚结构

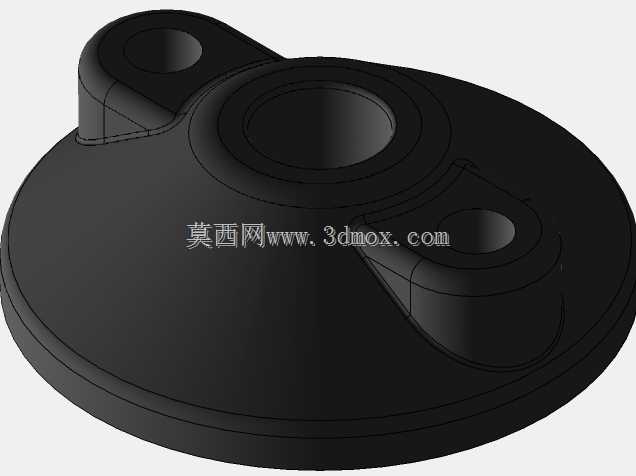

　　在各类工业输送线、轻型加工设备、检测台架的安装调试场景中，地面基础的平整度偏差始终是影响设备运行精度的核心因素之一，这类可调旋转支撑脚正是为解决该类问题设计的基础支撑元件。不同于固定高度的支撑脚垫，该款支撑件采用M8规格的调节螺杆结构，可通过螺纹旋合长度的变化实现支撑高度的连续调整，单支支撑的调节行程覆盖常规车间地面30mm以内的高差范围，足以应对普通环氧地坪、水泥地坪的局部不平整问题，无需额外垫塞金属片或其他填充物，大幅缩短设备就位后的调平耗时。从结构设计逻辑来看，支撑底座采用大直径的尼龙增强材质底盘，底盘底部设计有细密的防滑纹路，与地面接触时可提供足够的静摩擦力，避免设备运行过程中产生滑移偏移，

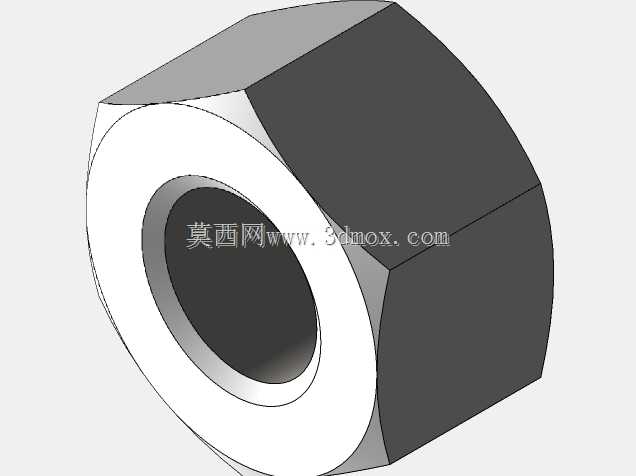

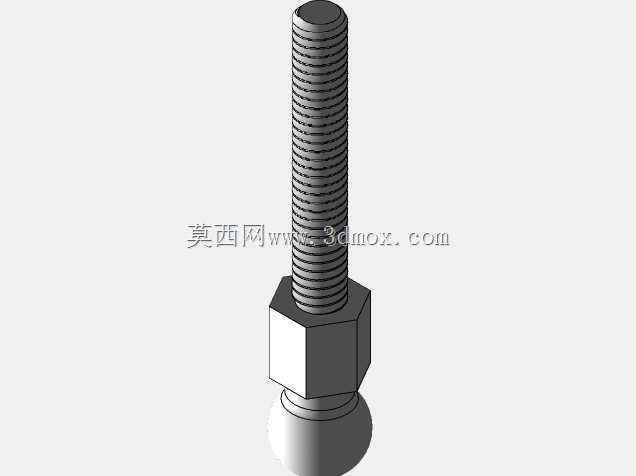

　　同时非金属材质的底盘不会划伤环氧地坪表面，也能在一定程度上吸收设备运行产生的微幅振动，降低振动向地面传递的效率。螺杆部分采用碳钢材质表面镀锌处理，兼顾螺纹强度与防锈能力，螺杆上配套的两个锁紧螺母可在高度调整到位后实现双向锁止，防止设备长期运行过程中因振动导致螺纹松动，出现支撑高度变化、设备倾斜的问题。很多现场安装人员在使用这类支撑脚时容易忽略安装边界要求，该款支撑脚的底盘直径为50mm，安装时需要保证底盘与地面的接触区域无凸起异物、无明显倾斜面，单支支撑的额定静载荷为80kg，选型时需要根据设备总重量核算支撑点数量，预留至少1.5倍的安全系数，避免单支支撑过载导致底盘变形或螺杆弯曲。在输送线设备的应用场景中，

　　这类支撑脚通常布置在型材框架的底部四个角点，对于长度超过6米的长距离输送线，需要每隔2米增设一组中间支撑，防止长框架在自重与输送物料重量作用下产生中部下挠。支撑脚与设备框架的连接采用螺杆直接穿入型材端面螺纹孔的方式，无需额外的连接转接件，安装时先将所有支撑脚初步旋入框架底部，将设备大致就位后，通过水平仪检测框架的横向与纵向水平度，逐点旋转支撑脚调整高度，待整体水平度达到0.2mm/m的精度要求后，将两个锁紧螺母分别向框架端面和底盘方向旋紧，完成锁止固定。不同于带万向摆动结构的重载支撑脚，该款支撑脚的旋转调节结构允许底盘在小角度范围内自适应地面的微小倾斜，最大自适应倾斜角度为5度，可避免因地面局部倾斜导致底盘只有边缘接触地面、

　　支撑压强过大压坏地坪的问题。在实际建模过程中，需要重点关注螺纹部分的建模精度，M8螺纹的牙型角、螺距需要符合普通公制螺纹的标准参数，锁紧螺母的对边尺寸、厚度也要符合标准件的尺寸规范，底盘部分的加强筋结构需要做均匀的圆角过渡，避免注塑生产时出现应力集中导致的开裂问题，螺杆与底盘的连接部位采用包胶注塑的结构，保证螺杆与底盘之间可灵活转动但不会松脱。这类支撑件除了应用在输送设备上，也可用于小型工作台、物料架、检测治具的底部支撑，在洁净车间场景中使用时，可选用不锈钢材质的螺杆搭配防静电尼龙底盘，满足洁净环境与防静电的使用要求，安装时需要注意螺杆旋入框架的深度不小于1.5倍螺纹直径，保证螺纹连接的强度足够，避免设备移位时支撑脚从框架上脱落。
