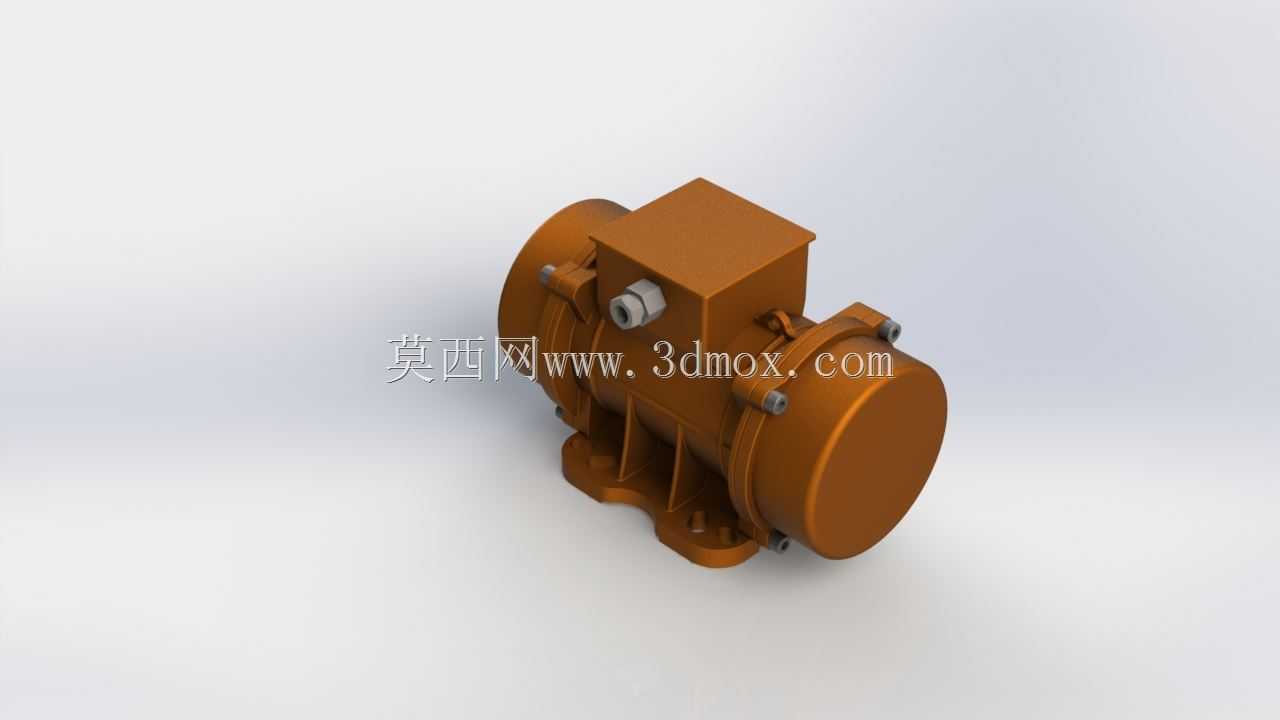

工业级附着式振动激振单元结构设计

　　这款振动激振单元的结构设计，核心围绕工业场景中持续高频激振的工况需求展开，在做结构排布时，首先考虑的是现场安装的适配性，底部的安装脚采用带加强筋的一体化铸造型式，安装孔位的间距、孔径都匹配常规工业料仓、振动输送槽体、筛分设备的安装基准，不需要额外做转接板就能直接固定，安装面的平面度公差控制在0.1mm以内，避免安装后因为贴合面间隙导致运行时产生额外的交变应力，缩短设备使用寿命。从功能实现逻辑来看，设备内部的偏心块结构做了模块化设计，可根据实际需要的激振力大小调整偏心块的重叠角度，不用拆解整机就能完成激振力的档位调节，适配不同物料的振打需求——比如在粉料料仓场景下，小激振力就能解决粉料架桥堵料的问题，而在矿石筛分场景下，

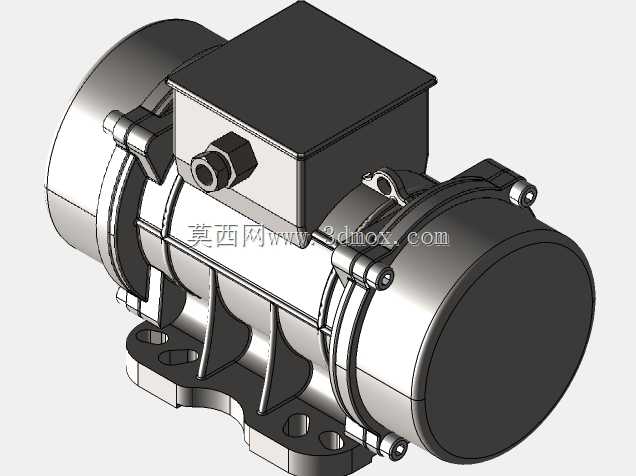

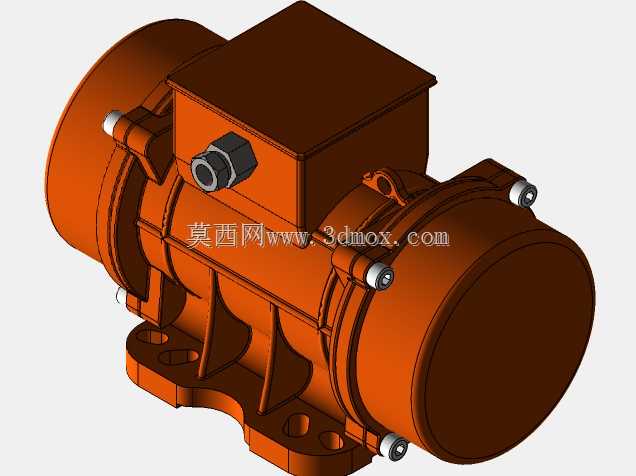

　　就需要调大偏心块夹角获得更大的激振力，保障筛面的物料分层透筛效率。接线盒的位置设置在机体侧上方，做了IP65级的密封结构，接线端子采用防松压接结构，避免设备长期高频振动时出现接线松脱、断电停机的问题，接线盒的出线口预留了防水格兰头的安装位，适配户外、高粉尘、潮湿的工业现场环境，不需要额外做防护改造就能直接投入使用。机体的外壳采用铸铁一体铸造成型，散热筋沿着机体轴向均匀排布，在设备持续运行时，能通过壳体的散热结构快速把绕组产生的热量传导出去，避免长时间满负荷运行出现绕组过热烧毁的问题，端盖和壳体的连接采用高强度内六角螺栓，每个螺栓的预紧力都按照振动工况的要求做了防松处理，搭配止动垫圈避免运行过程中螺栓松动。在做三维结构建模时，

　　特意把整机的质心调整到安装面的中心投影位置，避免运行时产生额外的偏摆力矩，降低对安装基础的冲击载荷，整机的外形轮廓做了倒角处理，没有尖锐的突出结构，既避免现场安装调试时磕碰伤人，也能减少设备表面积灰，在高粉尘的选矿、建材生产场景下更容易做日常清洁维护。两端的轴承位采用过盈配合的公差设计，搭配耐高温的振动专用轴承，能承受持续的径向交变载荷，轴承端盖设置了注油嘴，可在不停机的状态下定期补充润滑脂，降低日常维护的工作量。
