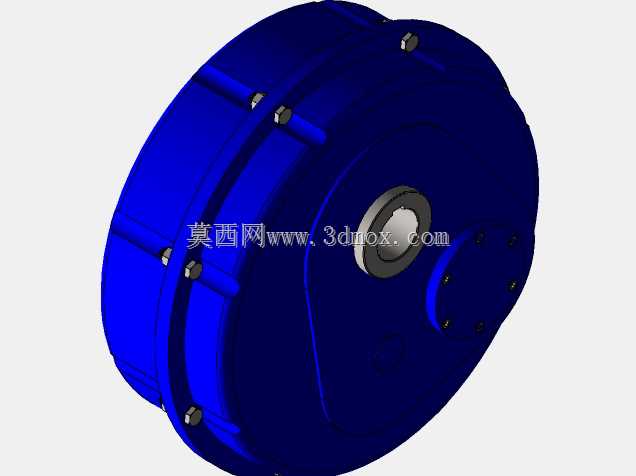

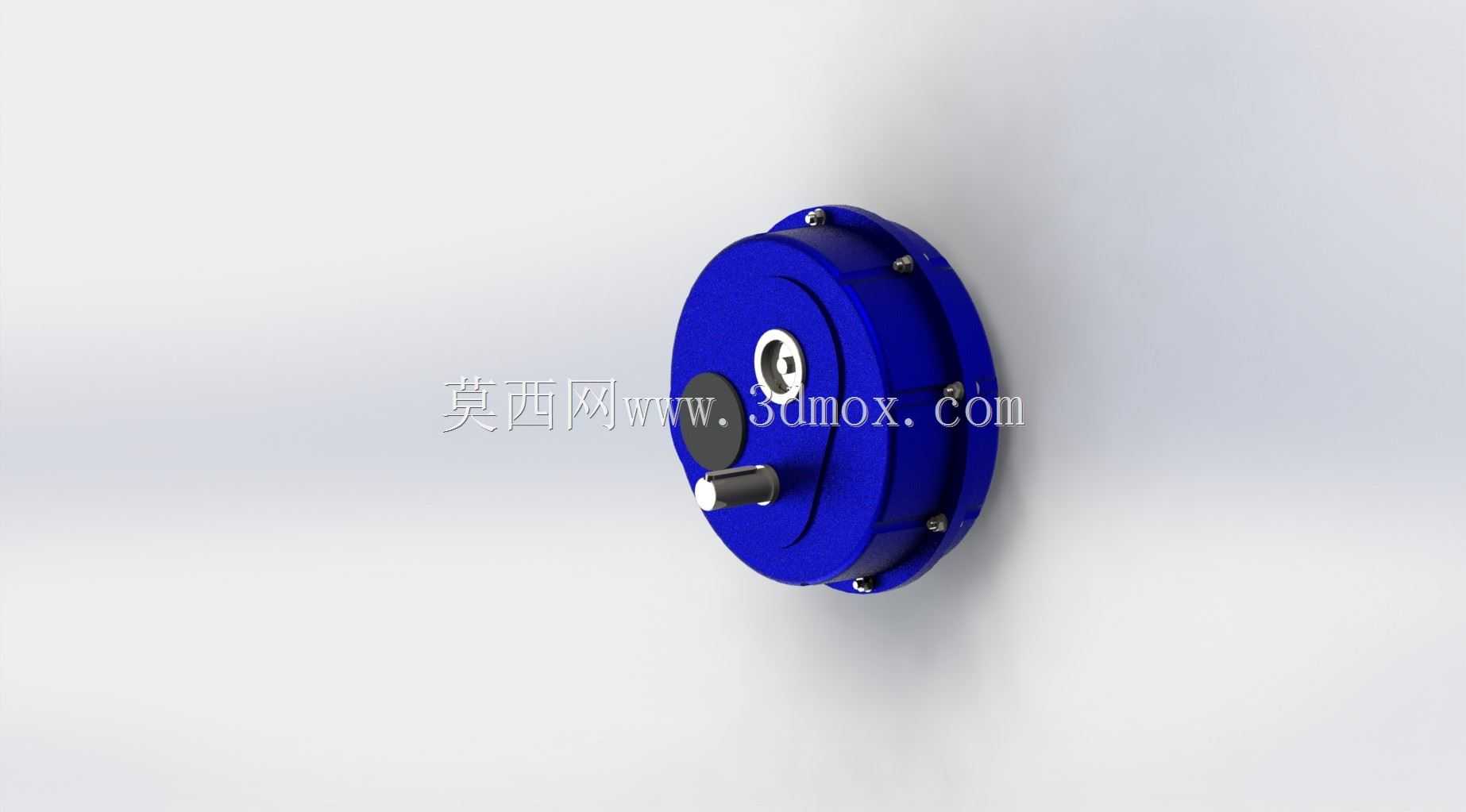

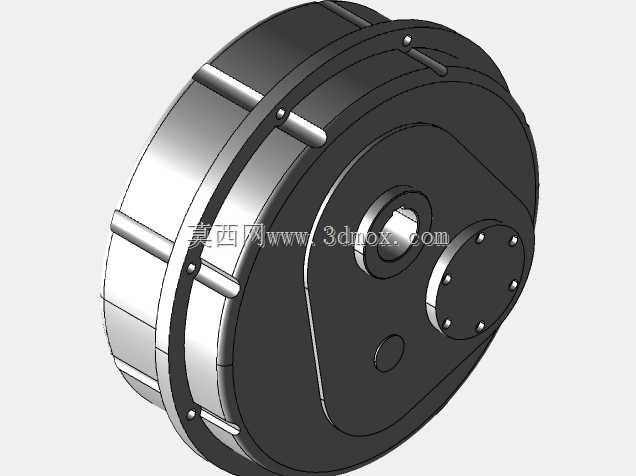

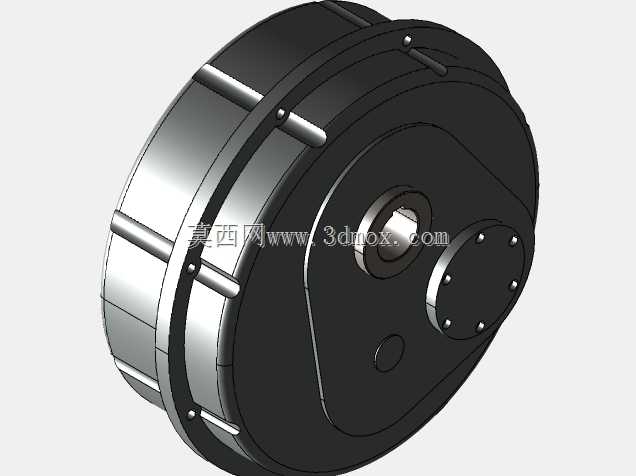

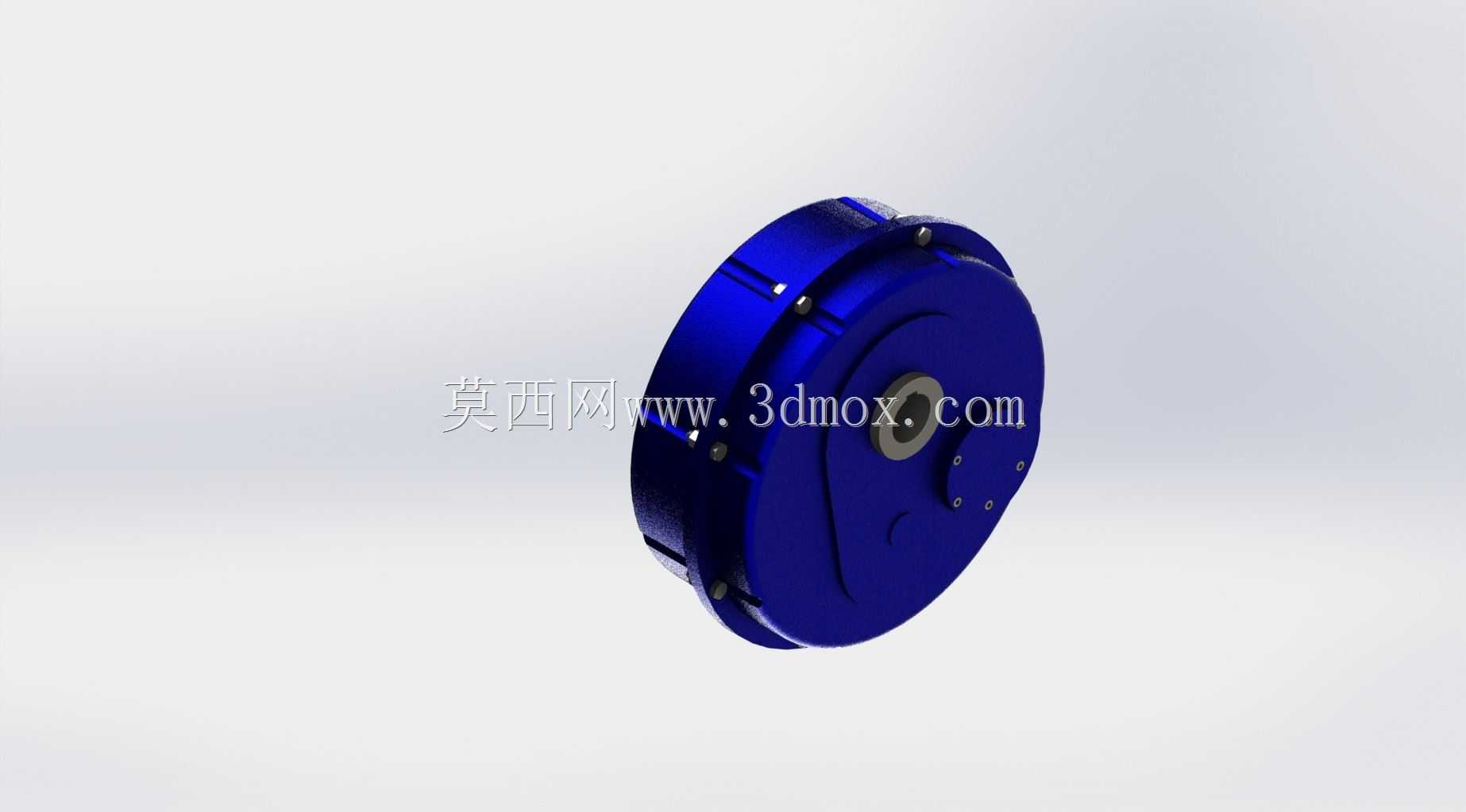

盘式齿轮减速传动装置三维结构

　　这款盘式结构的减速传动部件，常被应用在安装轴向空间受限的轻工输送、小型自动化生产线、食品包装辅机的动力传递环节，区别于常见的同轴直连或卧式安装减速机，其扁平圆形的壳体结构，能直接贴合在设备立板或安装面完成固定，不需要额外预留过长的轴向装配空间，适配很多紧凑型设备的布局需求。从结构设计逻辑来看，该装置采用内啮合齿轮传动的布局思路，输入轴偏心布置在端盖一侧，输出端集成在壳体中心位置，传动过程中通过多组齿轮的啮合实现转速降低、扭矩放大的作用，壳体边缘均匀布置的紧固螺钉，将前后端盖与中间壳体牢牢锁紧，既保证了齿轮啮合腔的密封性能，也能承受传动过程中产生的径向载荷，避免壳体变形影响齿轮啮合精度。在安装边界上，该部件的圆形壳体外径、

　　轴向厚度都经过统一的尺寸适配，端面上预留的安装孔位可直接与配套设备的安装法兰对位，不需要额外加工过渡连接座，输入轴的轴径、伸出长度也匹配常规的微型电机输出轴尺寸，能直接通过联轴器或轴套完成动力输入连接，输出端的接口可直接对接负载辊筒、转盘等执行部件，减少了中间传动环节的功率损耗。实际使用过程中，这类盘式减速装置的传动平稳性较好，因为内啮合齿轮的重合度更高，传动过程中的冲击、振动更小，适合在中低转速、中等扭矩的工况下长期运行，比如小型皮带输送机的驱动端、自动化转盘的动力输入、包装机械的送料机构传动，都能看到这类结构的应用。设计时需要重点考虑壳体的同轴度公差，保证前后端盖轴承位的同心度，避免齿轮啮合时出现偏载，导致齿面异常磨损，

　　同时端盖上的密封槽结构要匹配对应规格的密封圈，防止润滑脂泄漏，同时阻挡外界的粉尘、水汽进入齿轮腔，延长部件的使用寿命。输入轴侧的端盖做了局部的凸起结构，既给输入轴的支撑轴承预留了安装空间，也能在安装时起到定位标识的作用，方便装配人员快速对位输入轴的安装方向，壳体外部的蓝色涂装一般为工业防护漆层，能起到防锈、防轻微磕碰的作用，适配车间内的常规作业环境。
