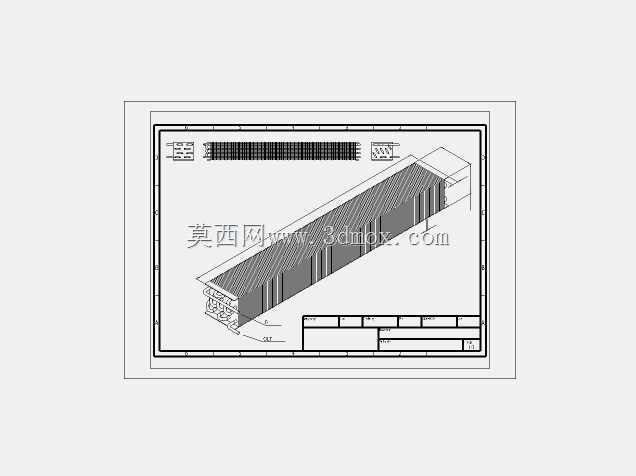

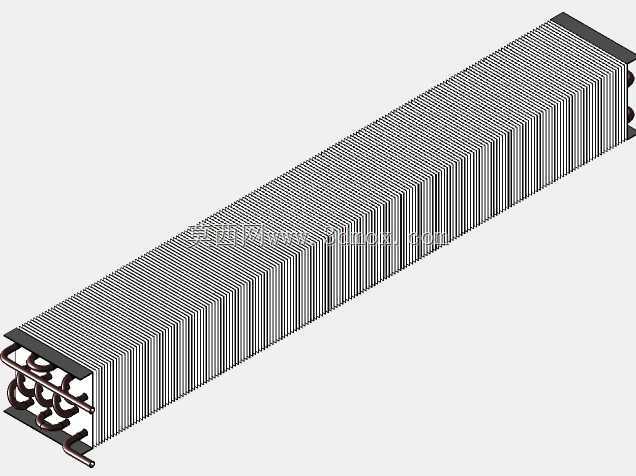

蒸发器通用订购选型三维结构参考

　　在化工、制冷、食品加工、暖通空调等多个工业领域的换热系统搭建环节，蒸发器作为核心换热部件，其选型匹配、结构适配直接决定整套系统的换热效率与运行稳定性，很多一线结构工程师在项目初期做方案排布时，常因为缺少可直接参考的标准化蒸发器结构模型，需要从零开始梳理管束排布、接口位置、安装固定点等细节，耗费大量不必要的重复建模时间。这套蒸发器结构参考，是基于行业内通用的管片式蒸发器常规订购参数做的三维结构化呈现，完全贴合实际工业采购中蒸发器的常规选型逻辑，可直接用于方案阶段的设备排布、干涉校验、安装空间预留等工作。从实际应用场景来看，这类片式结构的蒸发器常配套在中小型制冷机组、工业冷却循环系统、食品加工线的物料降温工位、商用中央空调的末端换热单元中，不同工况下对蒸发器的片距、管束长度、接口通径都有差异化要求，这套结构在建模时就预留了可调整的参数化逻辑，管束的排列间距、翅片的疏密程度、两端集管的接口方向都可以根据实际项目的工况需求做快速修改，不需要推翻整体结构重新搭建。

　　做设备布局设计时，首先要关注的就是安装边界尺寸，这套结构的整体外形按照行业常规订购的主流规格做了1:1还原，长度方向的尺寸覆盖了常用的0.8米到2.4米区间的调整余量，宽度方向的管束排布预留了单排、双排、三排的切换空间，高度方向的集管与安装支脚的位置做了标准化对齐，安装支脚的固定孔位按照通用槽钢安装基座的孔距做了匹配，在做厂房设备排布、机组框架设计时，可以直接导入模型校验安装空间，提前规避后续现场安装时出现的管线干涉、检修空间不足等问题。

　　从功能特性来看，这类蒸发器的核心作用是通过载冷剂在管束内的流动，配合翅片增大换热面积，实现流经设备表面的空气或者物料的热量交换，建模时对管束的内部流道做了简化但保留了核心的通径参数，翅片的翻边结构、与管束的胀接贴合位置都做了细节还原，在做换热性能仿真、结构强度校核时，可以直接提取模型的几何特征做网格划分，不需要再额外修正结构细节。设计思路上完全贴合工业订购的实际逻辑，没有做非标准化的异形结构调整，所有的尺寸基准、接口位置、固定方式都和行业内主流供应商的常规供货规格保持一致，工程师在做方案设计时，可以直接基于这个模型调整参数生成对应项目需要的蒸发器规格，导出的二维工程图可以直接作为选型询价的技术附件提供给供应商，减少技术沟通中的信息偏差。

　　很多刚入行的结构工程师在做换热系统设计时，容易忽略蒸发器安装时的管线操作空间、检修拆卸余量，这套模型在集管的接口位置预留了标准的管接头安装空间，两端的端盖位置预留了检修拆卸的操作距离，支脚的固定位置避开了管线排布的常用路径，在做整体系统布局时可以直接参考这些预留空间做周边管线、框架的设计，避免出现后期装配时工具无法操作、部件无法拆卸的问题。另外针对不同工况的防腐、保温需求，模型的外轮廓预留了保温层的安装厚度空间，在做低温工况的蒸发器设计时，可以直接在模型基础上偏移出保温层的厚度，不需要重新调整整体安装尺寸，适配不同行业的工况使用需求。
