西门子4Kw三相异步工业电机结构

　　这款4Kw功率等级的工业电机，是流水线输送段、小型风机配套、机床进给驱动、轻工搅拌设备里十分常见的动力源，日常做设备改造、产线升级时经常会碰到同规格产品的选型替换需求，做三维布局时如果没有精准的模型参考，很容易在安装阶段出现干涉、接线空间不足、维护预留位不够的问题。从结构设计来看，机壳采用轴向散热筋布局，筋条的高度、间距都是按照额定负载下的自然散热效率核算的，4Kw这个功率段的自扇冷结构，不需要额外加装强制冷却风机就能满足S1连续工作制的温升要求，端盖和机座的配合止口做了同轴度公差约束，能保证定转子之间的气隙均匀度，避免运行时出现扫膛、异常振动的问题。接线盒设置在机座侧上方的位置，这个方位的设计兼顾了不同安装姿态下的接线便利性，

　　不管是卧式底脚安装还是立式法兰安装，接线口都能预留足够的线缆弯曲半径，盒内的接线端子排预留了接地端子位置，符合低压电气设备的安全防护要求，接线盒盖的密封槽可以嵌入橡胶密封条，能达到常规工业环境下的防尘防溅等级，适配多数车间的普通工况。输出轴的轴伸尺寸、键槽规格都是按照标准工业接口设计的，能直接匹配标准联轴器、带轮、减速机输入轴的安装尺寸，不需要额外做轴头改制，底脚的安装孔距、孔位公差严格遵循对应机座号的安装规范，做设备底座设计时可以直接参照模型的孔位排布预留安装螺栓过孔、调整垫片的放置空间，不用反复核对二维样本的尺寸标注，能减少布局阶段的尺寸核对工作量。做三维建模的时候，模型还原了电机外部的所有装配细节，包括吊环的安装位置、

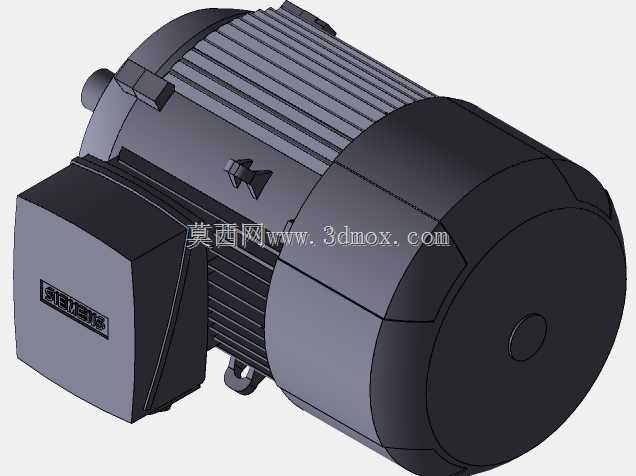

　　散热风扇的外风罩轮廓、机身表面的标识区域，这些细节在做整机设备的干涉检查时非常实用，比如吊环的位置如果和设备上方的走线槽、防护栏位置冲突，现场安装时就没法正常起吊电机，提前在三维环境里排查出来就能避免现场整改的麻烦；风罩的轮廓尺寸决定了电机尾部需要预留的维护空间，日常清理风罩积尘、更换风扇的时候都需要足够的操作余量，按照模型的外轮廓预留空间就能保证后期维护的可达性。在实际产线应用里，这个功率的电机常用来驱动辊道输送机的单段辊筒、小型离心风机的叶轮、配料设备的搅拌桨，不同工况下的安装姿态虽然有区别，但核心的安装边界尺寸是统一的，模型把所有外部轮廓的极值点都做了精准还原，不管是做卧式安装的底座设计，还是立式法兰安装的机架适配，

　　都能直接提取尺寸做结构参考，不需要反复测量实物。另外，机座上的起吊结构、接地螺栓位置也都在模型里做了体现，做设备的安全防护设计时，可以直接参照接地螺栓的位置预留接地线缆的走线空间，起吊位置的周边不能布置刚性结构件，避免起吊时吊具和周边部件发生碰撞。很多工程师做设备布局时容易忽略电机接线盒的操作空间，导致现场接线时需要拧着身子操作，甚至没法正常紧固接线端子，这个模型把接线盒的开盖空间、线缆的弯折半径都通过外轮廓做了直观呈现，布局时只要在接线盒周边预留对应的操作空间，就能避免这类现场安装的问题。从设计思路上来说，这类标准化工业电机的结构都是经过多年市场验证的成熟方案，散热筋的排布、端盖的加强筋结构、底脚的受力过渡位置，都是兼顾了结构强度和散热效率的优化结果，建模时还原这些细节，不仅能让整机装配的视觉效果更真实，更重要的是能给结构设计、安装调试、维护预留提供准确的尺寸参考，减少从设计到落地过程中的反复修改。
