WEG法兰安装式三相异步电动机结构

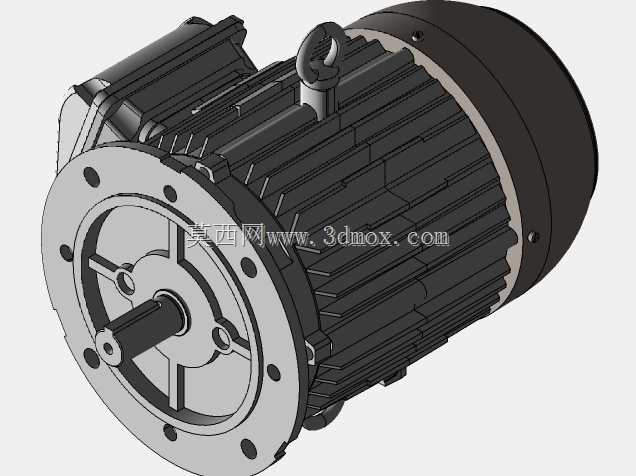

　　这款WEG系列电机的三维结构，在做设备动力端选型匹配时参考性很强，日常做输送线、泵组、小型机床辅机、食品包装设备的动力单元设计时，这类B5法兰安装的电机是应用频次极高的动力源。不同于B3底脚安装的机型，法兰直装的结构不需要额外做电机安装座的找正工序，能直接对接减速机、泵体或者设备主轴的法兰端面，大幅压缩装配环节的同轴度调校时间，在紧凑型设备的布局里优势尤其明显。

　　从结构设计逻辑来看，机壳采用的是轴向散热筋布局，筋条的高度、间距都经过热仿真校核，电机在额定负载连续运行时，壳体表面的空气流道能顺着散热筋形成稳定的对流通道，把定子绕组产生的热量快速带走，避免绕组温升过高导致绝缘老化加速。端盖和法兰采用一体化铸造成型后再做止口精车，止口的公差带控制在H7级别，和对接设备的法兰止口配合时，能保证电机输出轴和从动轴的同轴度偏差控制在0.02mm以内，大幅降低联轴器的偏磨损耗，也能减少运行过程中的径向振动。输出轴的轴伸端做了标准的键槽加工，键槽的对称度、轴径的公差都符合IEC电机的通用标准，不管是配弹性联轴器、链轮还是皮带轮，都能直接选用标准件，不需要额外做轴的二次加工。机壳顶部设置的吊环是一体式螺纹连接结构，在电机整机装配、设备现场安装时，能直接通过吊环起吊，避免吊装时磕碰散热筋或者端盖结构，吊环的螺纹深度做了足够的安全冗余，能承受整机重量2.5倍以上的静载荷，符合工业设备吊装的安全规范。接线盒设置在机壳侧上方，接线腔的空间预留足够，不管是穿镀锌管还是走波纹管走线，都有足够的操作空间完成接线端子的压接，接线盒和机壳的结合面做了密封槽设计，配套橡胶密封圈后能达到IP55的防护等级，在有少量粉尘、溅水的车间环境里也能稳定运行，不会因为粉尘进入接线腔导致绝缘下降。

　　做三维布局时需要注意几个安装边界：首先是法兰端的安装孔分布圆直径，要和对接的减速机、设备本体的安装孔位完全匹配，螺栓的长度要控制在拧入法兰螺纹孔3-4倍螺距的范围，太长会顶到端盖内部的绕组端部，太短则连接强度不足；其次是轴伸的长度，选联轴器的时候要保证轴伸不会顶到联轴器的底端，预留1-2mm的轴向间隙，避免电机运行时的轴向窜动顶坏轴承或者从动端的部件；另外要注意电机尾部风罩的散热空间，布局时风罩和设备柜体、相邻部件的距离要留够至少30mm的通风间隙，不能把风罩的进风口堵死，否则会导致散热效率骤降，电机运行时温升超标。还有接线盒的出线方向，建模时可以根据现场走线的需求调整接线盒的周向角度，不用拘泥于默认的朝上方向，只要保证接线腔的密封面压紧到位，调整角度不会影响防护性能。

　　在实际的设备应用场景里，这类电机常用来给辊道输送线提供动力，通过法兰直装蜗轮蜗杆减速机，驱动辊筒转动传递物料；也会配套在离心泵、齿轮泵的动力端，直连结构不需要额外的传动机构，整体结构紧凑，传动效率能达到92%以上；在小型木工机械、食品加工设备里，这类电机因为安装占地小、运行振动低，也被大量选用，运行时的轴承采用的是双面密封深沟球轴承，出厂时已经预填了长寿命润滑脂，正常工况下连续运行2万小时不需要补充润滑脂，后期维护成本很低。建模时所有的配合面、安装尺寸都和实物保持一致，在做设备整体干涉检查时，能直接导入装配体验证安装空间，不需要反复测量实物尺寸，能大幅缩短设计阶段的选型校验时间，避免后期装配时出现孔位不对、空间不足的问题。
