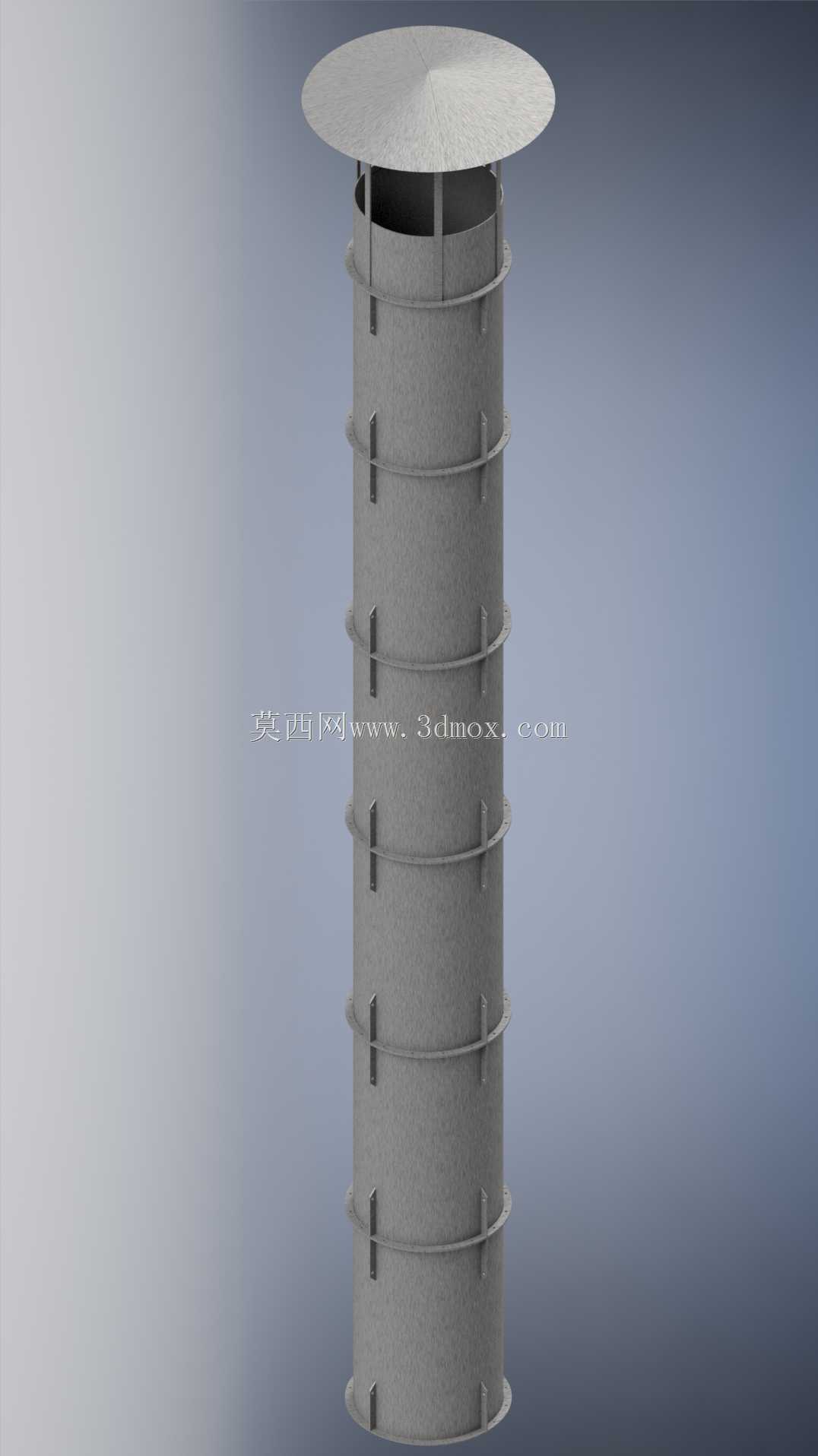

不锈钢立式工业排烟排气烟囱结构

　　这款不锈钢材质的立式烟囱，主要应用于工业厂房通风排烟、小型锅炉尾气排放、商用厨房集中排油烟以及配套环保处理设备的末端排气场景，在需要引导高温烟气、含油废气有序抬升排放的工况中十分常见，能够避免低空排放带来的废气滞留、区域空气污染问题，同时通过顶部的防雨帽结构，阻挡雨水、杂物落入竖向筒道内部，保障排气通路长期通畅。从结构设计来看，整体采用分段式筒体拼接思路，每段筒体端部设置连接法兰结构，相邻筒段通过法兰对接后辅以紧固件锁止，既方便生产阶段的板材卷制加工，也能适配现场不同安装高度的拼接需求，无需定制超长整段筒体，降低运输与吊装的难度。筒身外侧沿高度方向均匀布置多道环形加强箍，每道加强箍通过周向分布的竖向连接肋与筒壁固定，

　　这种设计能够在不额外增加筒体壁厚的前提下，大幅提升薄壁不锈钢筒体的径向刚度，避免长期户外使用受风压、温度形变影响出现筒身凹陷、圆度失准的问题，同时加强箍也可作为现场安装时的临时吊装着力点，方便施工人员调整筒身垂直度。顶部的防雨帽采用伞形锥面设计，帽檐直径大于筒体外径，锥面坡度经过合理设置，降雨时雨水会顺着锥面直接滴落至筒体外围，不会顺着帽体边缘流入筒内，防雨帽与筒体顶端之间预留了足够的排气间隙，通过多根竖向支撑肋连接固定，既保证支撑强度，也不会对烟气排出形成过大的风阻。设计阶段充分考虑了安装边界条件，筒体为标准圆形截面，安装时需要根据整体高度匹配对应强度的底部固定支架，底部对接端需要与前端排气管道做同轴密封连接，

　　安装过程中需要保证筒身整体垂直度偏差控制在合理范围内，避免长期受侧向风压导致连接部位受力不均出现泄漏。筒身所有焊接位置都做了钝化处理，适配不锈钢材质的防腐蚀需求，能够耐受一定温度的工业废气、潮湿户外环境的侵蚀，相比传统碳钢材质的烟囱，后期维护成本更低，使用寿命更长。在配套不同风量的排气系统时，可以根据排气量参数调整筒体直径与分段高度，外侧的加强箍间距也可根据对应安装区域的最大风压值做适应性调整，保障不同工况下的结构稳定性。
