立式矩形常压储液罐体结构设计

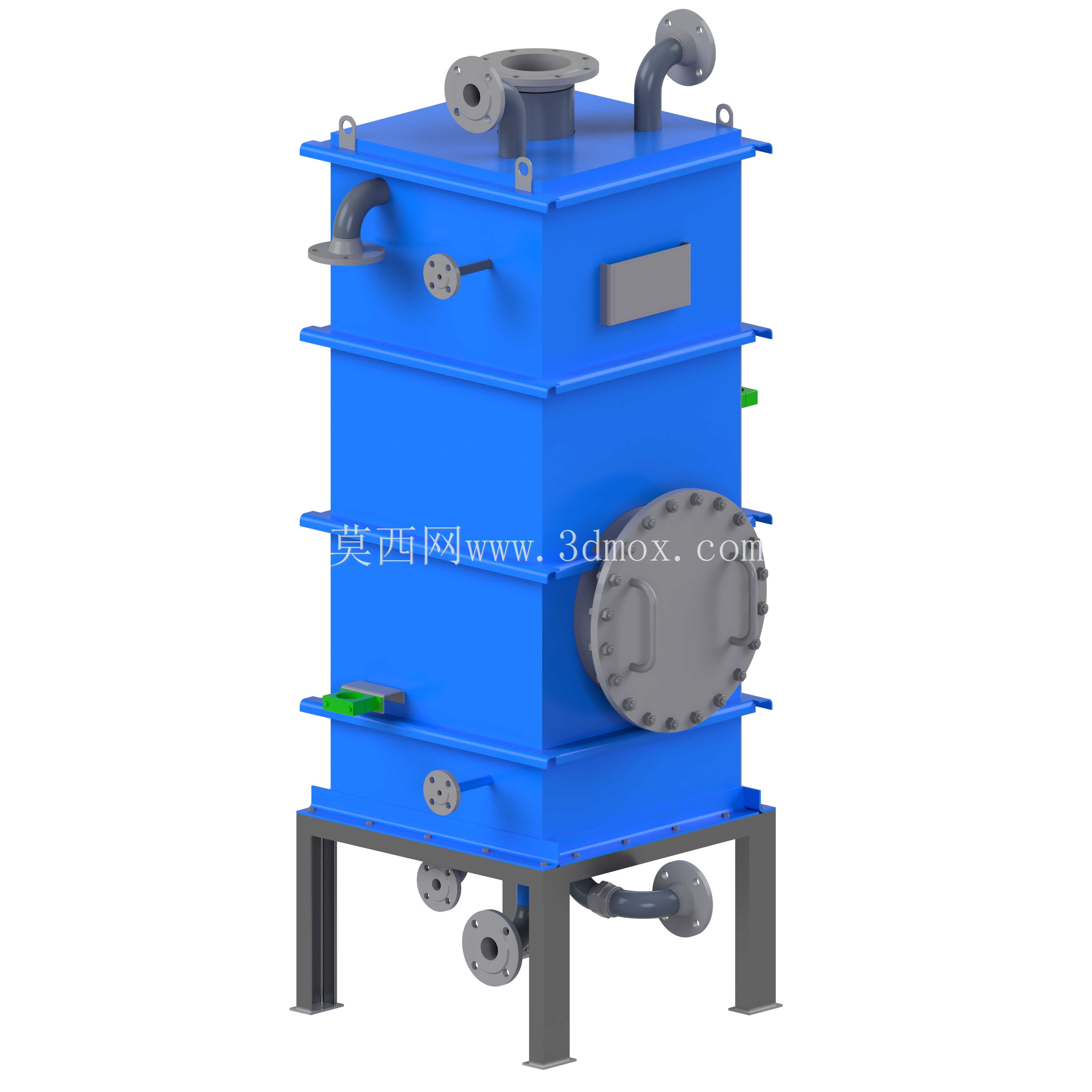

　　这款立式矩形储液设备主要面向常压工况下的液体存储场景，常见于中小型化工生产工段的甲醇暂存、工业循环水系统的中间储水、小型污水处理单元的废液缓存等场景，相比同容积的圆柱储罐，矩形结构能够更好贴合厂房边角布置，充分利用规整的建筑空间，减少场地无效占用面积。设备整体采用立式层叠结构，主体为蓝色涂装的钢制焊接壳体，外部设置多圈横向加强筋板，抵消常压下液体静压力对箱壁产生的外胀形变，避免长期使用后壁板出现鼓包变形问题。顶部设置多组不同通径的法兰接口，分别用于进液、排气、仪表安装，侧面预留的侧向接口可对接液位检测元件、取样管路或者侧进液管路，底部设置的带法兰接管用于排空、出液，大尺寸的侧开人孔结构方便检修人员进入罐体内部清理淤积、

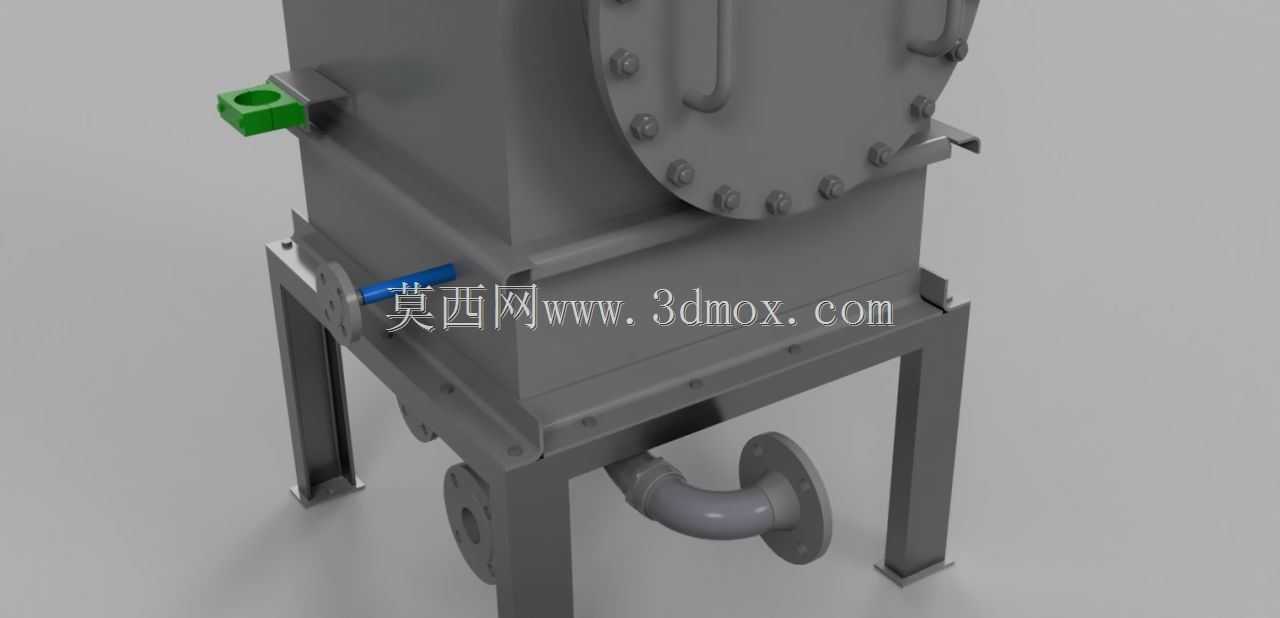

　　检查焊缝腐蚀情况。设备配套的型钢支腿将罐体整体抬离安装地面，既能够避免底部壳体直接接触地面产生积水腐蚀，也为底部管路安装、阀门操作预留足够的操作空间，支腿与罐体的连接位置做了局部加强，不过从结构受力角度看，单纯采用螺栓将罐体与支腿连接的方式，在满液载荷下长期运行容易出现连接点应力集中，实际工程应用中更建议在支腿与罐体底部圈梁之间采用焊接加筋的方式强化连接可靠性。设计过程中优先考虑了接口的通用性，所有外接接口均采用标准法兰尺寸，能够直接对接常规工业管路，不需要额外制作转换接头；罐体上的绿色标识块用于标注液位警戒位置，方便现场巡检人员快速判断液位是否处于安全区间。安装时需要注意预留顶部操作空间，满足法兰拆装、人孔开启的操作距离，

　　侧面要预留至少600mm的检修通道，底部支腿需要固定在预埋钢板的水平基础上，保证整体垂直度偏差不超过千分之一，避免满液时重心偏移带来的结构隐患。这类矩形储液设备相比圆柱罐的另一个优势是可以模块化拼接，多台同规格罐体并排布置时能够共用管路支架，减少现场安装的材料成本，适合处理量不大但场地受限的中小型生产项目使用。
