双料斗标准砌块成型生产设备结构设计

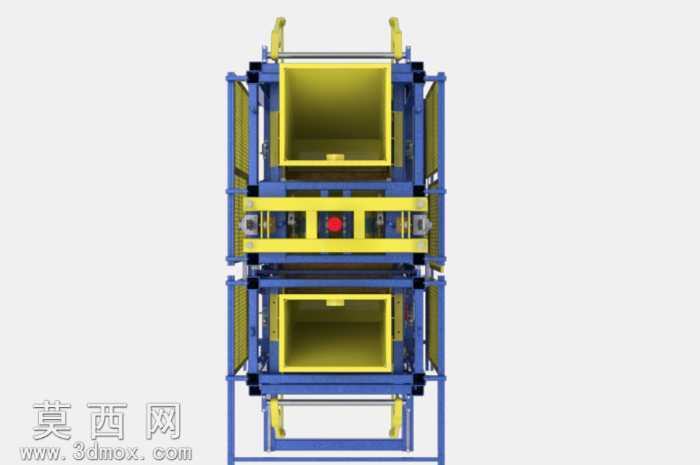

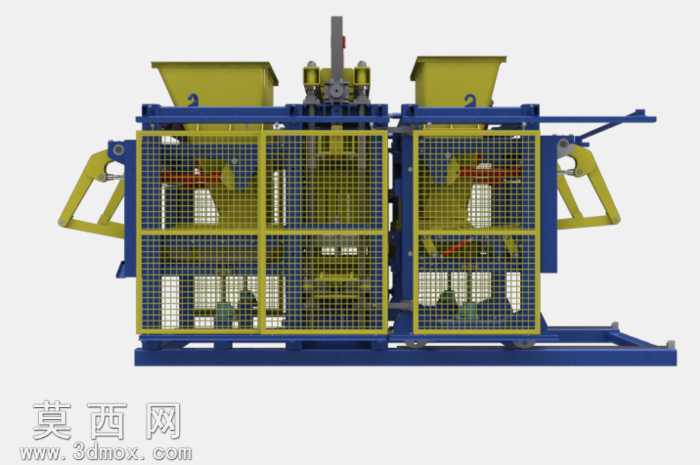

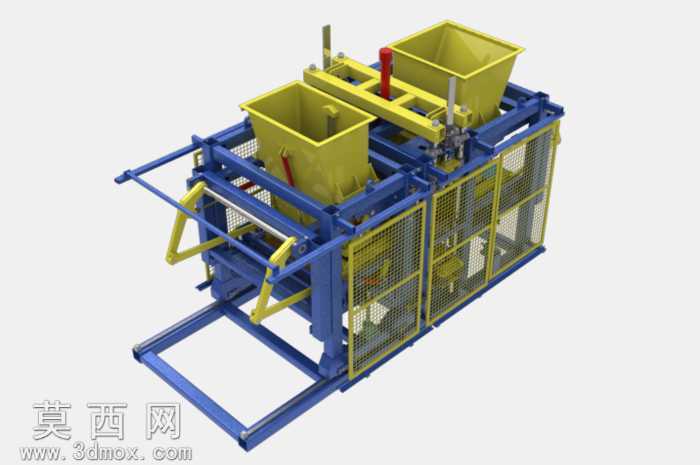

本套砌块成型设备三维模型采用主流三维机械设计软件完成全参数化建模，整体装配遵循模块化设计思路，将设备划分为机架主体、双料斗供料单元、压制成型执行单元、安全防护单元、导向定位单元五大核心模块，各模块间通过标准紧固件与定位销完成装配约束，所有配合关系均按照实际生产设备的公差要求设置，可直接用于后续工程出图、运动仿真与生产工艺验证。建模过程中对设备外观进行了写实化渲染处理，机架主体采用哑光蓝色金属材质模拟工业型钢焊接机架的表面喷塑效果，料斗部分采用亮黄色工程漆材质模拟耐磨钢板的涂装外观，安全防护网采用银灰色金属网材质搭配黄色防护边框，操作扶手采用同色系黄色圆管材质，各运动部件如导向柱、压头、料斗门等均设置了独立的材质属性，区分出加工面、非加工面、耐磨件的不同视觉效果，整体渲染效果贴近工业设备真实外观。结构设计上，双料斗布局可实现两种不同配比物料的同步供给，适配多规格标准砌块的生产需求，机架底部采用加厚型钢焊接底座保证设备运行稳定性，四周设置的网格状安全防护结构既满足设备运行时的安全防护要求，又便于日常维护时观察内部运行状态，导向机构采用高精度直线导向结构保证压制成型过程的运动精度，两侧设置的操作扶手方便设备调试与日常维护操作，整体结构布局紧凑合理，在保证生产效率的同时兼顾了设备的操作安全性与维护便捷性。设计过程中充分考虑了标准砌块的生产工艺要求，料斗的容积、压头的行程、机架的承重能力均按照9型标准砌块的生产参数进行匹配设计，各运动部件的运动行程无干涉，装配关系清晰明了，可直观展示砌块成型设备从供料、布料到压制成型的完整工作流程，能够为建材生产设备的设计优化、教学演示、方案展示提供精准的三维数字模型支撑。
