摩托车引擎上部安装固定支架结构

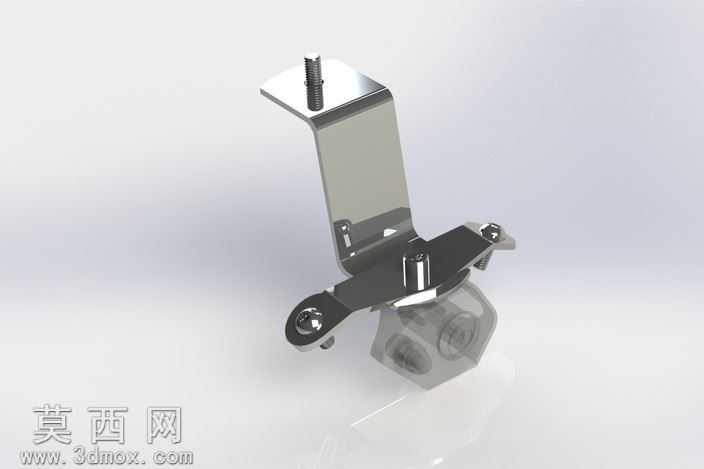

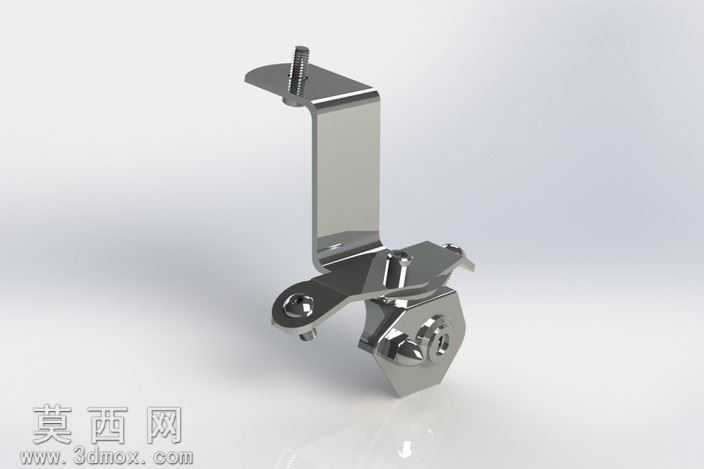

本模型为ironhead斩波器配套的上部引擎安装支架，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循机械结构设计规范，先通过草图绘制确定支架的整体轮廓与安装点位坐标，再通过钣金折弯、凸台拉伸、切除等特征完成主体结构构建，所有安装孔位、螺纹结构均按照标准紧固件尺寸进行参数匹配，确保后续装配的公差合理性。模型渲染阶段采用金属镀铬材质，还原了支架实际生产中的表面处理效果，通过环境光遮蔽、反射效果调整，精准呈现金属支架的光泽质感与结构棱角，多角度渲染视图可清晰展示支架的弯折角度、各安装面的相对位置关系。结构设计上，支架采用Z型弯折钣金结构，上部设置单根螺栓安装柱用于与引擎上部点位固定，下部设置多组安装孔位，分别对应斩波器车架连接点与引擎下部定位点，弯折处做了圆角过渡处理，避免应力集中问题，整体结构在保证安装强度的前提下尽可能缩减了材料占用，符合摩托车部件轻量化的设计需求。设计思路围绕ironhead斩波器的引擎安装需求展开，充分考虑了引擎运行过程中的振动传导特性，通过支架的弯折结构分散振动应力，各安装点位的位置经过反复校核，确保引擎安装后与车架、周边部件的间隙符合装配要求，不会出现运行干涉问题，模型完整还原了支架的所有细节特征，包括安装孔的倒角、螺纹的牙型细节、钣金件的厚度参数，可直接用于后续的工程图导出、生产加工参考或者装配模拟验证。
