摩托车列腿帧焊接工装夹具结构设计

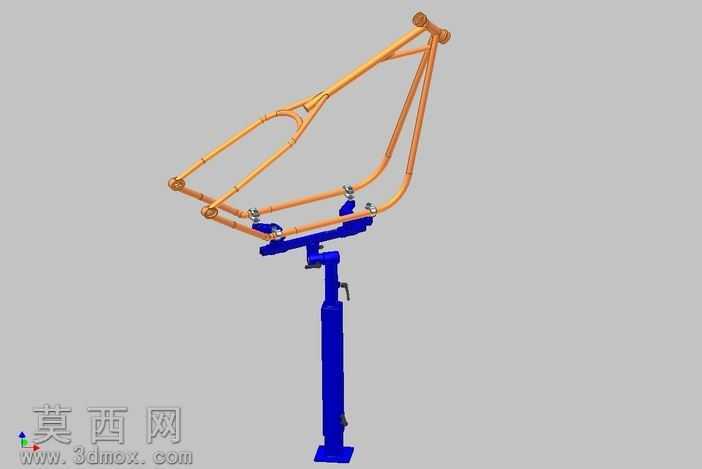

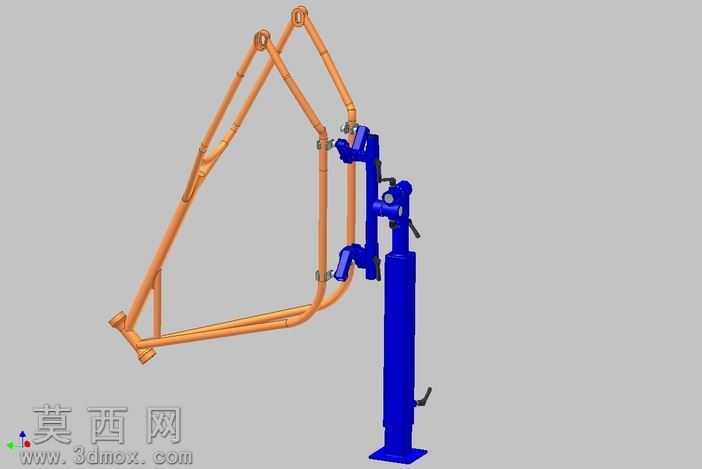

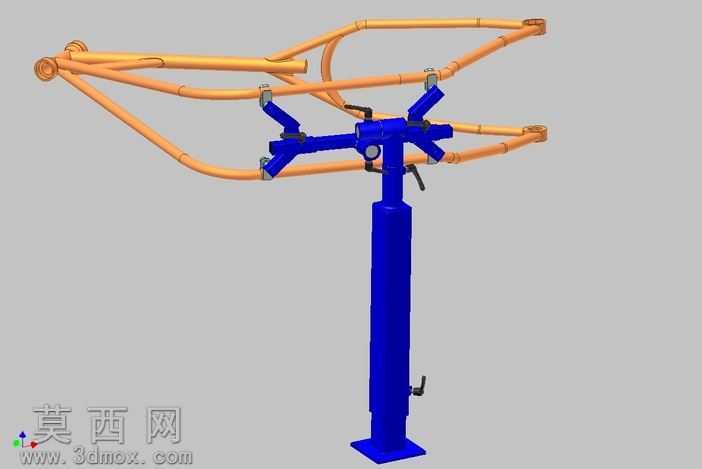

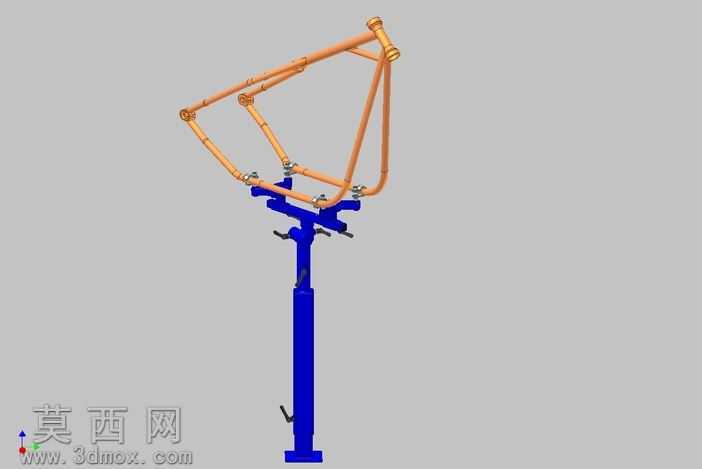

本模型为摩托车列腿帧加工专用工装夹具，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工工装的设计规范，对各部件的装配公差、配合间隙进行了精准设定，确保虚拟装配状态下无干涉问题。模型整体分为立式支撑基座、多组可调夹持组件、车架定位抵接块三个核心部分，立式基座采用加厚方钢立柱搭配底部安装法兰的结构，建模时对基座的承重受力面做了加厚处理，材质设定为Q235结构钢，表面做喷塑防锈的材质渲染，呈现出工业工装特有的哑光蓝色质感。夹持组件分布在立柱的不同高度位置，每一组夹持臂都设计了可调节的锁紧手柄与快拆结构，建模时还原了手柄的防滑纹理、转轴的铰接间隙、夹头的软质防滑垫结构，夹头部分采用聚氨酯材质渲染，既保证夹持摩擦力，又避免夹伤摩托车列腿帧的管材表面。被夹持的列腿帧部分按照摩托车车架的实际管材规格建模，采用圆形合金钢管拼接成三角形稳定框架结构，管材衔接处做了焊接坡口的细节刻画，材质设定为摩托车车架常用的6061铝合金，渲染时还原了铝合金管材的哑光金属质感，与蓝色的工装夹具形成清晰的视觉区分。设计思路上，该夹具针对列腿帧焊接加工的定位需求开发，通过多点位同步夹持的方式，将异形的列腿帧管材牢牢固定在预设位置，避免焊接过程中出现管材移位、变形的问题，不同高度的夹持臂可根据不同规格的列腿帧尺寸进行位置调节，适配多型号同类型车架的加工需求，底部法兰预留的安装孔可将整个夹具固定在加工工作台面上，进一步提升工装作业时的稳定性。渲染阶段采用工业产品常用的均匀布光方式，既清晰展现各部件的结构细节，又避免过度反光掩盖结构特征，整体模型完整还原了该类工装夹具的实际结构与功能特性，可作为摩托车零部件加工工装设计的参考案例。
