卧式承压罐体工业设备结构设计

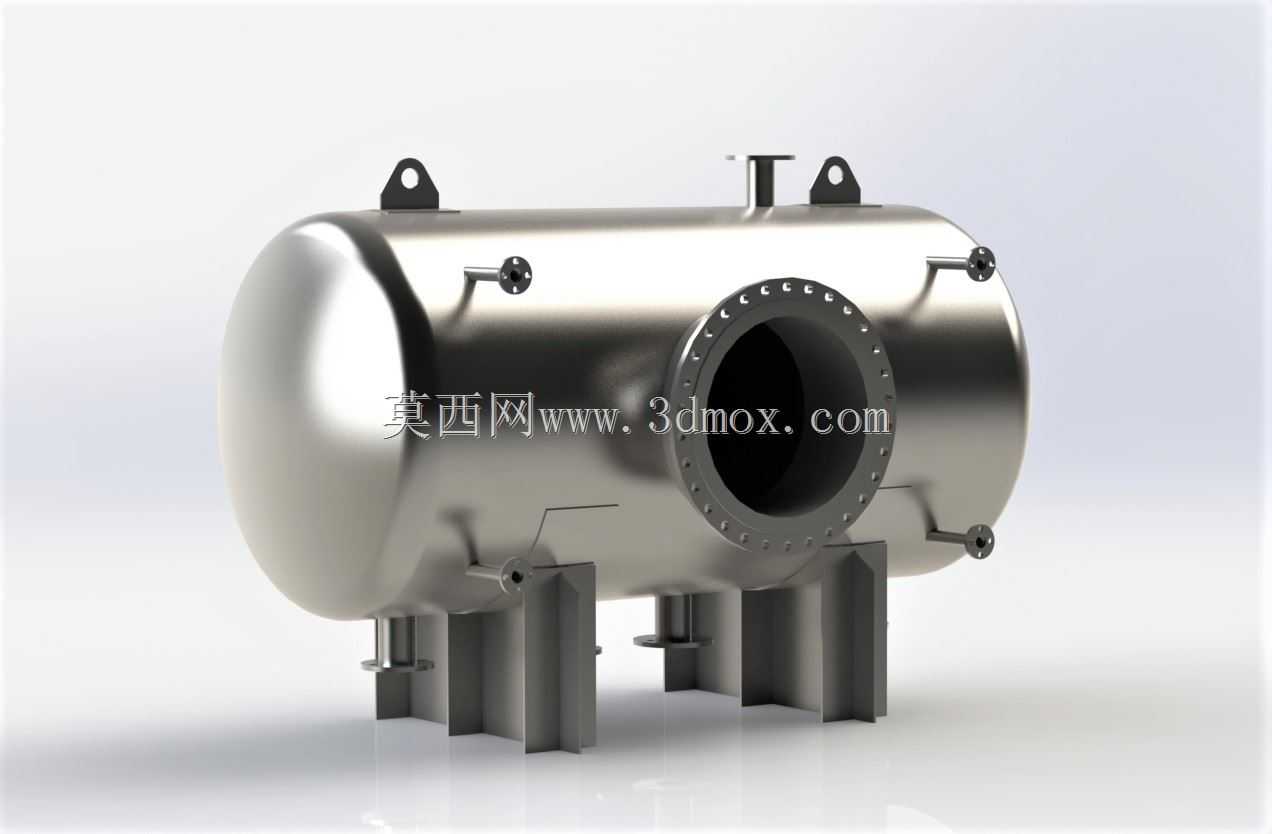

　　这款卧式承压罐体的三维结构设计，核心面向乳制品加工等对卫生级、承压稳定性有严苛要求的流体处理场景，在食品加工、精细化工的物料暂存、缓冲工序中也可适配对应工况。从实际落地使用的角度看，设备采用卧式鞍座支撑结构，两个鞍座分别布置在罐体长度方向的合理受力位置，其中一个设置为固定端、另一个预留热胀冷缩的滑移余量，避免罐体在温度波动工况下产生额外的结构应力，鞍座底部预留了与基础预埋钢板焊接或者螺栓连接的安装面，安装时需要保证两个鞍座的支撑面水平度偏差控制在千分之二以内，防止罐体自重带来的局部应力集中。罐体主体采用等直径圆筒加两端标准椭圆形封头的结构形式，相比平盖封头可以在同等壁厚下承受更高的内压，降低材料耗用量的同时提升结构安全裕度。

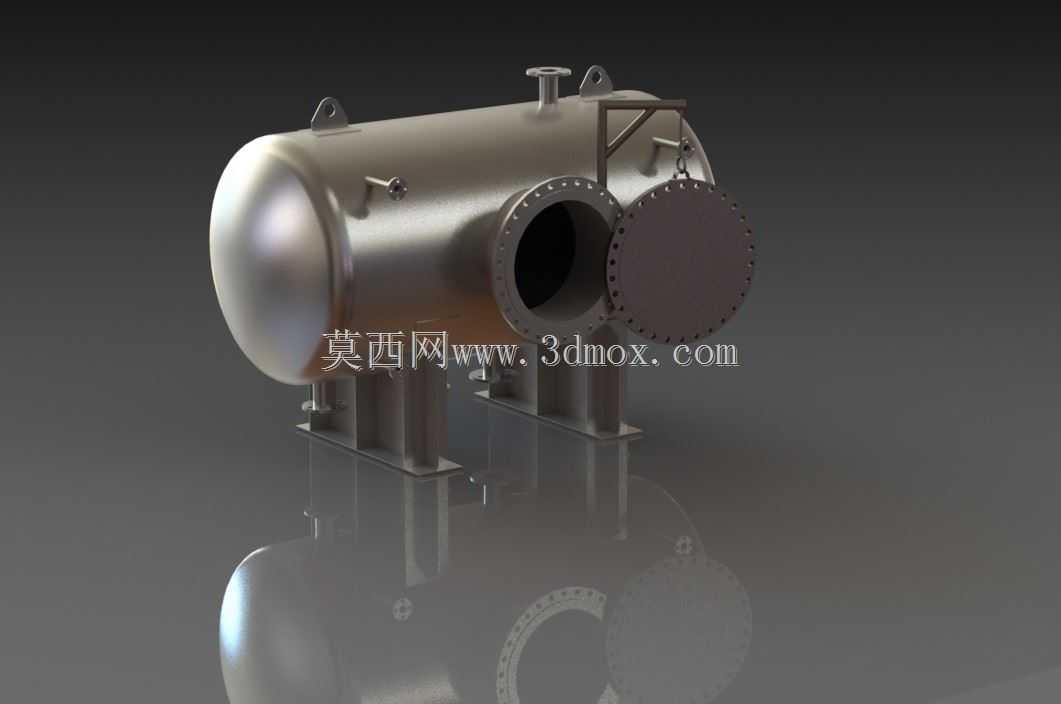

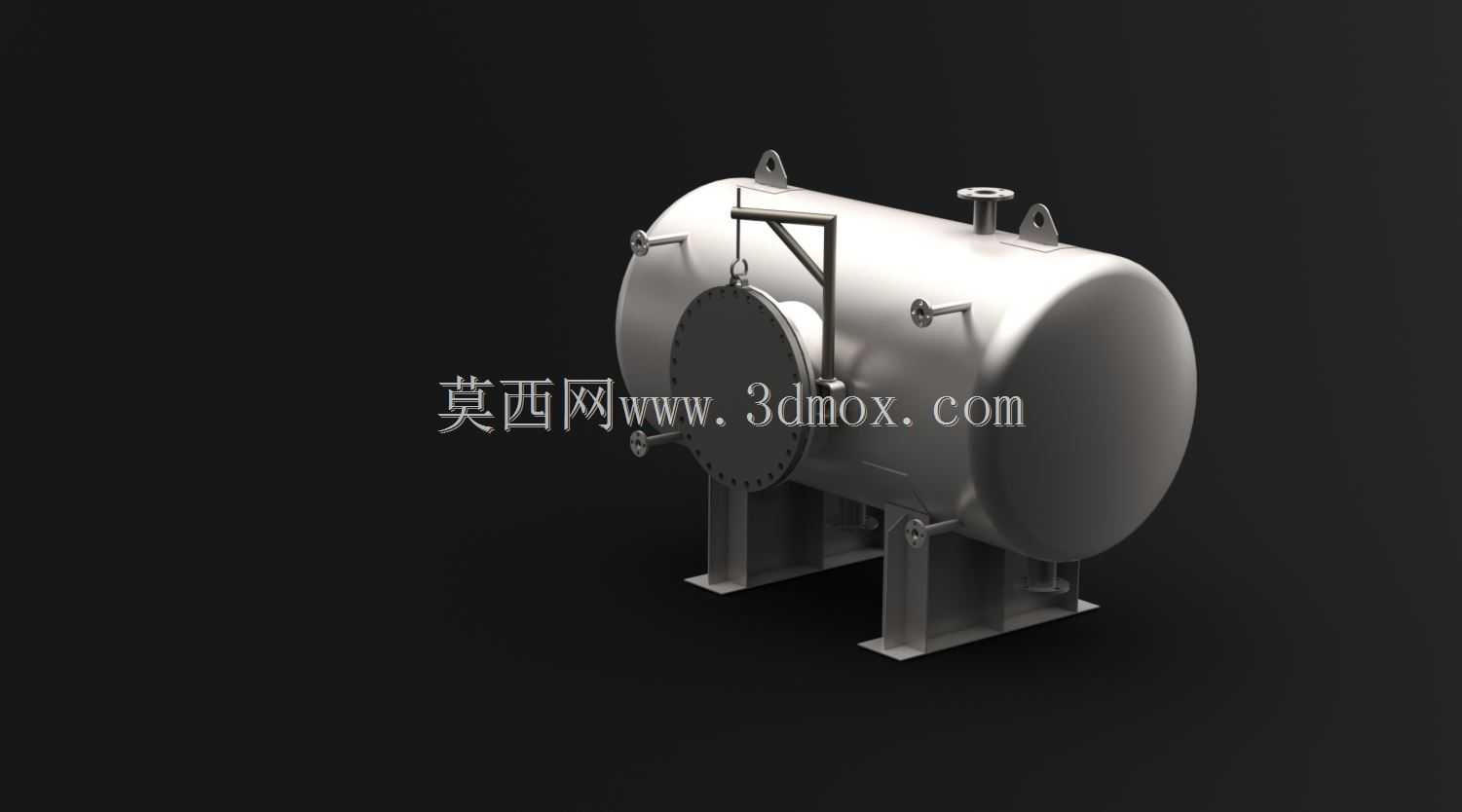

　　罐体侧面开设大直径人孔结构，人孔法兰采用带颈对焊形式，配套的盲板盖通过铰接支架与罐体连接，日常检修、内部清洁时无需完全拆下沉重的盲板，仅需松开紧固件即可翻转开启，大幅降低运维操作的劳动强度，人孔密封面采用突面结构，适配卫生级密封垫片，满足食品加工场景的清洁无死角要求。罐体顶部设置了多个工艺接管接口，分别用于物料进出、排气、安全附件安装，接口位置避开了鞍座的正上方应力集中区域，同时预留了操作维护的手部操作空间，接管与罐体的连接采用全焊透结构，内壁打磨平滑无焊瘤，避免物料残留滋生细菌。设计过程中充分考虑了壁厚的均匀性，筒体段的壁厚根据设计压力、温度、材料许用应力计算取值，封头段的壁厚与筒体保持一致，减少焊接时的错边量，

　　降低焊接缺陷产生的概率。罐体外部预留了保温层安装的空间，若用于需要控温的物料存储工况，可直接在筒体外壁焊接保温钉，后续敷设保温层与外护板，无需额外在罐体上打孔破坏承压结构。吊耳结构设置在罐体顶部重心对称位置，满足设备整体吊装时的受力要求，吊耳的焊缝强度经过校核，可承受满水状态下的整体重量，吊装时无需额外制作辅助吊具。整体结构的所有棱角位置都做了圆弧过渡处理，既减少了应力集中点，也符合卫生级设备的清洁要求，避免尖锐棱角带来的操作安全隐患。
