方管框架焊接接头结构三维设计

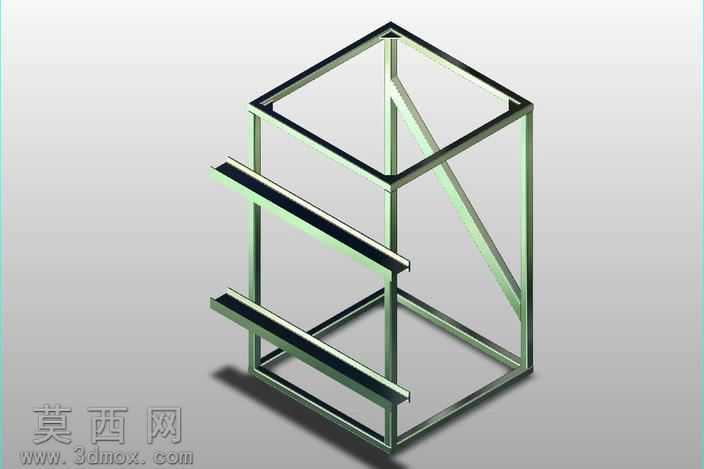

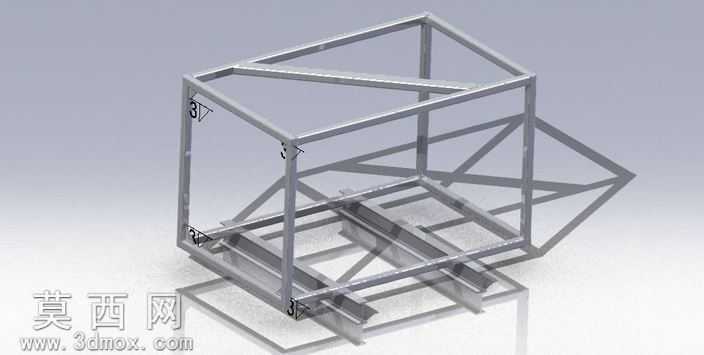

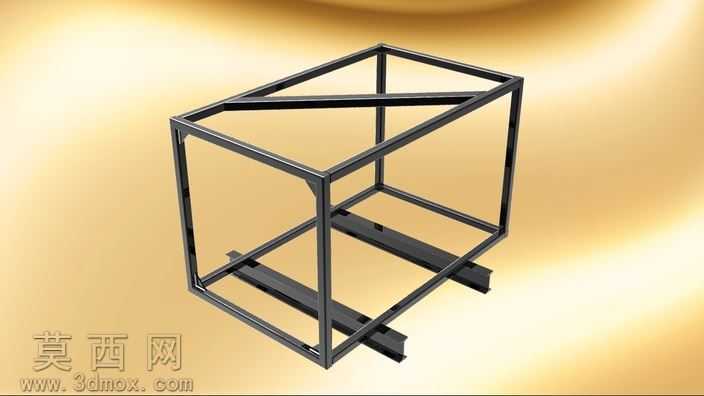

本作品为方管焊接框架的接头结构三维建模成果，建模过程中以等截面金属方管为基础构件，严格遵循焊接工艺的实际装配逻辑搭建整体结构。建模阶段先完成单根方管的参数化建模，统一设定管壁厚度、截面边长等基础参数，保证所有型材规格一致，后续通过装配约束完成各杆件的空间定位，精准还原框架的正交连接、斜向加强筋排布的实际结构。针对焊接接头位置，建模时特意保留了杆件衔接处的焊位预留间隙，还原实际焊接作业中焊根的处理空间，同时在接头处做了细微的倒角处理，匹配真实焊接工艺中焊前的坡口预处理细节，避免模型出现不符合生产实际的尖锐直角衔接。材质渲染阶段选用哑光金属材质，调整材质的粗糙度、金属度参数还原普通碳素结构钢的表面质感，不添加多余的漆面、镀层效果，直观呈现焊接构件的原始金属状态，斜向加强筋与主框架的衔接位置做了光影强化处理，清晰展示接头处的传力路径。整体结构设计以实用为核心思路，主框架采用立方体构型保证基础承载稳定性，侧面与内部增设的斜向支撑通过三角形稳定结构强化整体抗扭、抗形变能力，所有焊接接头的排布均避开应力集中区域，杆件衔接处的受力方向与焊缝走向匹配，保证焊接完成后框架整体的结构强度。建模过程中未添加冗余装饰结构，所有构件均服务于框架的支撑功能，可直接用于焊接工装设计参考、焊接接头结构教学演示，也可作为同类钢结构框架的设计基础模板，通过调整方管长度、支撑排布位置即可快速衍生出不同尺寸、不同承载需求的焊接框架方案。
