传动系统用异形齿轮箱端盖结构设计

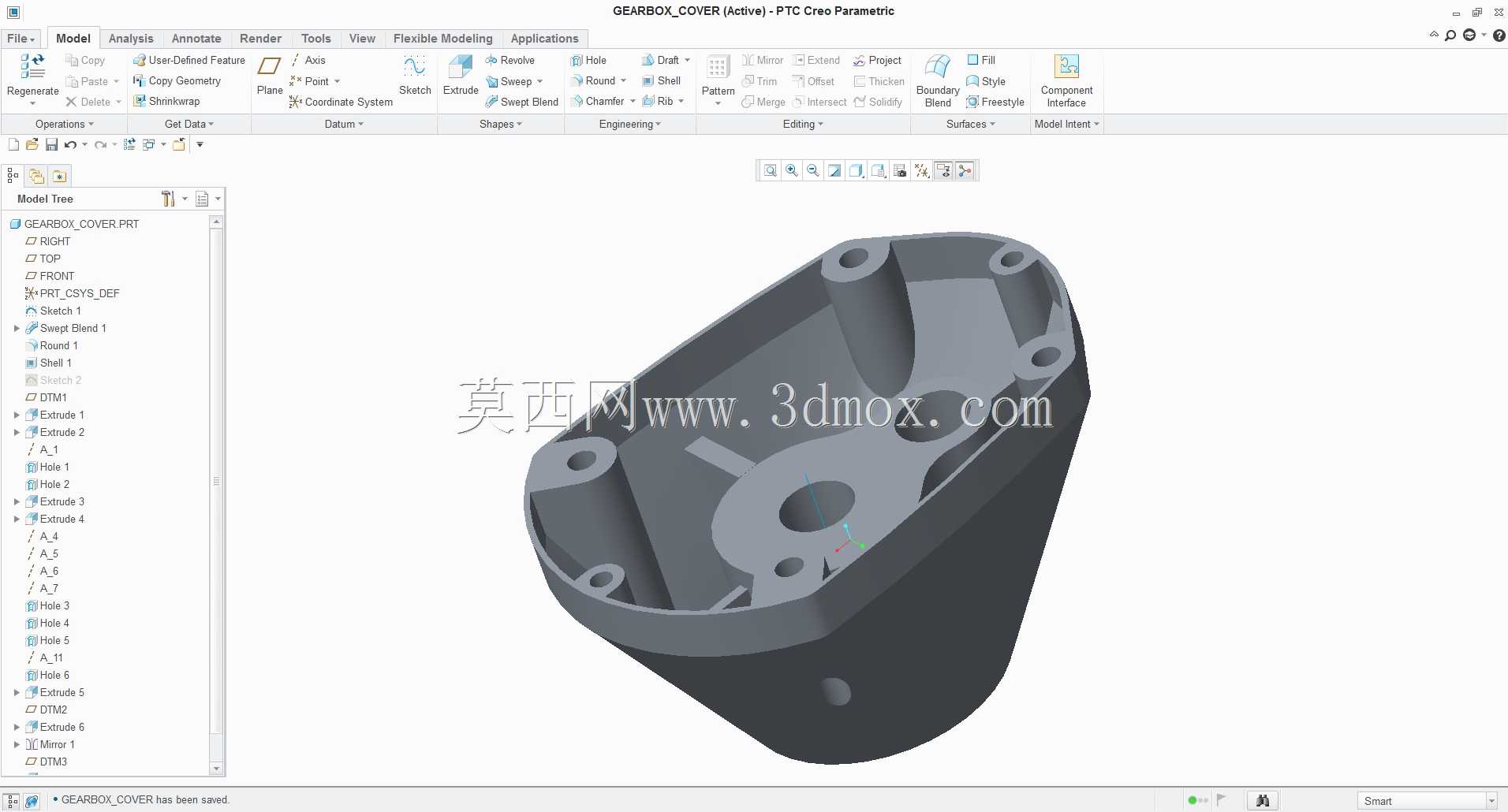

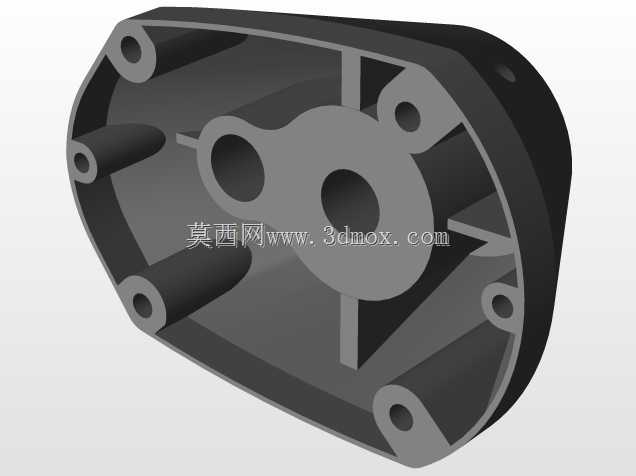

　　这款齿轮箱盖属于传动箱体的核心密封承载构件，主要适配中小功率闭式齿轮传动场景，常见于轻工输送设备、小型动力传输单元、非标自动化传动模组的齿轮箱端部封装，日常工况下需同时承担箱体密封、内部传动件防护、外部安装定位三类核心功能。从结构设计逻辑来看，该端盖采用异形腔体造型，并非规则圆形或方形端盖，轮廓完全匹配对应齿轮箱的箱体开口截面，边缘均匀布置的安装孔位与箱体端面的螺纹孔一一对应，安装时通过螺栓紧固即可实现端面贴合密封，无需额外加装复杂的压合结构，能有效降低装配工序的耗时。端盖内侧设置有对应齿轮轴端的避让凹腔，凹腔深度经过精准核算，既不会与箱内运转的齿轮、轴承端部产生运动干涉，又能尽可能压缩箱体端部的冗余空间，控制整个齿轮箱的外形尺寸，

　　适配安装空间受限的紧凑传动布局。端盖侧壁预留的小型定位孔，可用于安装油位检测元件或者透气塞，满足闭式齿轮箱运行过程中的内部压力平衡、润滑油位观测的实际需求，无需在箱体主体上额外开孔加工，减少箱体本体的加工工序与应力集中风险。从安装边界来看，该端盖的贴合端面平面度有严格要求，装配后与箱体端面的间隙控制在密封件允许的压缩量范围内，可适配耐油橡胶密封垫或者密封胶的密封方案，能有效防止箱内齿轮润滑油的渗漏，同时阻挡外部粉尘、切削碎屑等杂质进入箱体内部，避免齿轮啮合面出现磨粒磨损，延长传动组件的使用寿命。端盖的壁厚采用渐变设计，安装孔位周边做了局部加厚处理，提升螺栓紧固时的结构强度，避免长期受振动影响出现安装孔开裂、端盖变形的问题，

　　非安装区域的壁厚适当减薄，在保证结构刚性的前提下控制零件自重，降低材料成本。在实际选型适配过程中，需要核对端盖的安装孔位分布尺寸、内侧凹腔的深度与直径、端面轮廓尺寸三个核心参数，确保与对应齿轮箱的开口尺寸完全匹配，同时要确认端盖材质的耐油、耐温性能，适配齿轮箱常用的矿物齿轮油润滑工况，避免长期接触润滑油出现材质老化、密封失效的问题。
