L型带加强筋透明结构支撑件设计

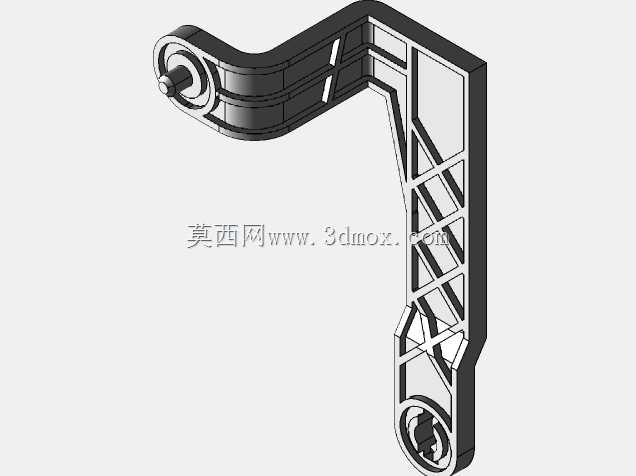

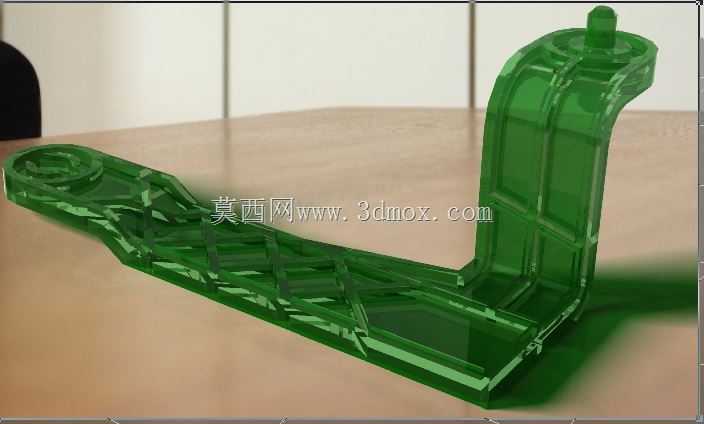

　　这类带网格加强筋的L型弯折支撑构件，多应用在需要兼顾轻量化与结构强度的设备内部安装场景，常见于小型机电设备的内部走线承托、功能模块的安装定位支架，或是消费类电子设备的内部骨架支撑位，替代传统金属冲压件实现整机减重，同时通过一体注塑成型减少装配工序。从结构形态来看，构件整体呈90度弯折布局，长臂段做了等距网格状加强筋排布，筋条厚度控制在主体壁厚的0.6倍左右，既避免注塑过程中出现缩痕缺陷，又能在长臂的受力方向形成连续的传力路径，抵消长臂末端受载时产生的弯曲形变；短臂端顶部设置了带定位凸台的安装座，凸台直径与对应安装孔的配合公差选H7/g6间隙配合，方便装配时快速对位，凸台中心预留的安装孔可穿入自攻螺丝或定位销，

　　完成构件与设备基体的固定。设计过程中优先处理了弯折处的应力集中问题，在L型转角的内外侧均做了R角过渡，内侧R值不小于主体壁厚的1.2倍，外侧R值对应叠加壁厚尺寸，避免受力时转角位置出现应力开裂；同时长臂末端的安装位做了局部加厚处理，加厚区域做了渐变斜度过渡，防止壁厚突变导致的注塑成型缺陷。构件的安装边界需要匹配设备内部的预留空间，长臂段的下表面为安装贴合面，平面度控制在0.1mm以内，保证与安装基面贴合无间隙，短臂侧的定位凸台轴线与长臂贴合面的垂直度公差控制在0.08mm，避免安装后上部搭载的功能模块出现偏斜。建模阶段通过相交命令快速生成主体的基础实体轮廓，再通过特殊复制粘贴功能复用加强筋的截面特征，沿长臂的长度方向做阵列排布，

　　最后通过旋转、替换面命令调整转角处的曲面过渡，优化局部的拔模斜度，所有外露面的拔模斜度统一设置为1.5度，满足注塑模具的开模要求，不需要额外做后期的结构改模调整。这类构件在实际使用中，长臂段可承托重量不超过2kg的功能模块，网格筋的镂空结构还可以方便设备内部的线缆穿过，实现走线与支撑功能的集成，减少设备内部额外的走线固定件使用，进一步压缩整机的装配成本与内部空间占用。
