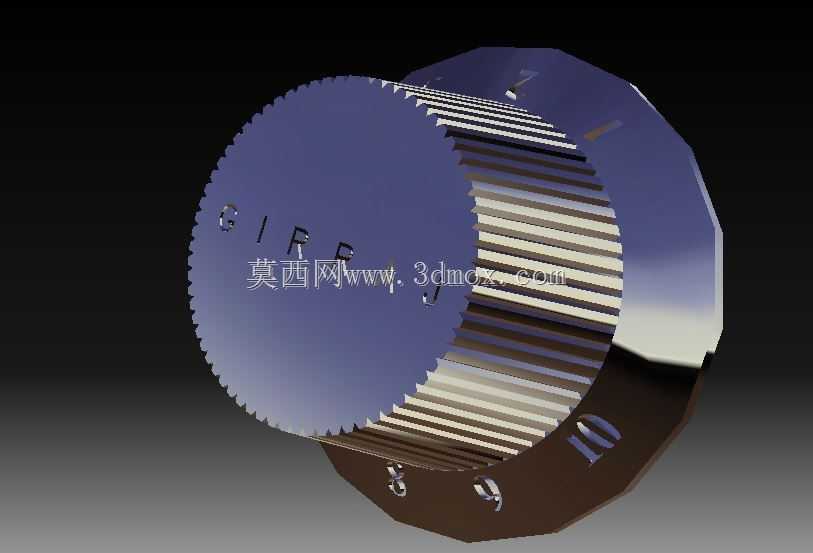

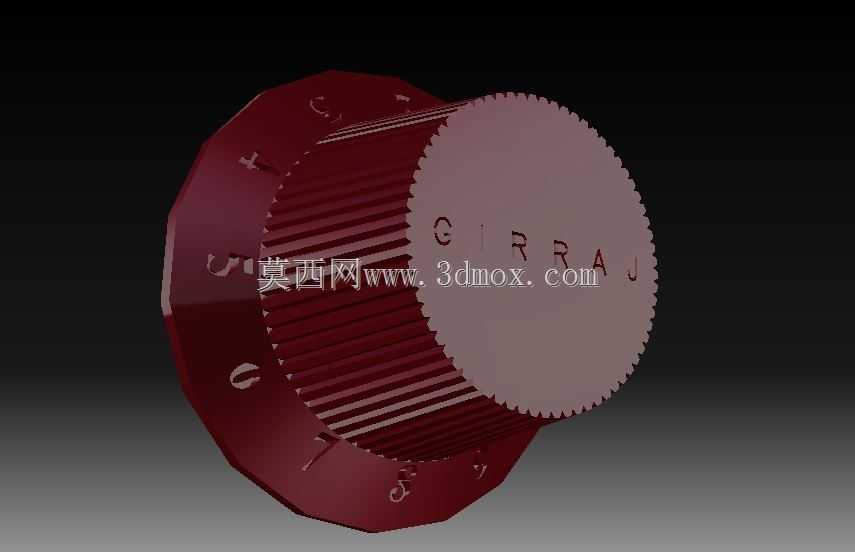

圆周曲面刻字滚花调节旋钮结构设计

　　这款带圆周三维刻字的滚花调节件，最初是为小型精密检测设备的档位调节模块开发的配套结构，日常在实验室分析仪器、台式工控调节终端、小型光学调焦机构里都能见到同类型结构的应用，核心作用是给操作人员提供明确的档位触感反馈与刻度标识，避免盲操作时的档位误判。做结构设计的时候，最先要敲定的是外圈的滚花参数，齿距选0.8mm、齿高0.3mm的直纹滚花，这个尺寸区间刚好能兼顾手指拧动时的摩擦力，不会因为齿太尖硌手，也不会因为齿纹太浅沾了少量油污就打滑；滚花区域的轴向宽度留12mm，刚好适配成年人拇指指腹的接触宽度，拧动的时候不需要刻意调整手指位置就能完成全行程调节。圆周上的三维文本是设计里的细节重点，没有采用传统的丝印或者激光打标方案，

　　直接把字符做成和基体一体的凸字结构，字符凸起高度0.2mm，沿着圆周面的曲率做随形排布，每个字符的法向都对准零件圆心，这样不管旋钮转到哪个角度，正对操作人员的字符都不会因为曲面透视出现变形，读数的时候不需要刻意侧头找视角。字符的排布间距按照圆周360度均分，对应0-10共11个档位，每个档位间隔32.7度，和内部的定位弹珠卡槽位置完全对齐，转动到对应档位时，弹珠卡入卡槽的顿挫感刚好和字符正对指示线的位置同步，不需要额外做对位标记。零件的主体结构采用双层台阶设计，上层圆盘直径42mm，下层带刻度的基座直径48mm，两层之间留1.5mm的退刀槽，方便加工时的刀具走刀，也能避免装配时和面板的安装孔边缘产生干涉；中心的安装孔做D型切边，

　　和调节轴的D型轴段配合，不需要额外加顶丝就能传递扭矩，装配的时候直接压入即可，轴向定位靠轴上的卡簧槽配合卡簧固定，整体安装后突出面板的高度控制在18mm，不会因为突出过多被意外碰撞移位，也不会因为太矮导致手指拧动时蹭到面板表面。设计过程中特意做了字符的圆角处理，所有凸字的边缘都做R0.1mm的圆角，避免加工时出现尖角崩边，也能防止日常使用时字符边缘磨损过快，长期使用后标识依然清晰可辨；零件的材质选用常用的6061铝合金做硬质阳极氧化处理，表面呈哑光深灰色，和银色的凸字形成明显的视觉反差，不需要额外上色就能清晰识别刻度，氧化层的硬度足够应对日常手指接触的磨损，也能耐受实验室常见的少量试剂溅落腐蚀。

　　这类结构的建模难点在于圆周文本的随形贴合，需要先提取圆柱面的等距曲面作为文本的放置基准，再把每个字符的草图投影到曲面上做拉伸凸台，不能直接用平面文本包覆，否则会出现字符拉伸高度不一致、边缘变形的问题，尤其是靠近滚花区域的字符，要特意和滚花齿留0.5mm的安全距离，避免滚花加工时破坏字符结构。
