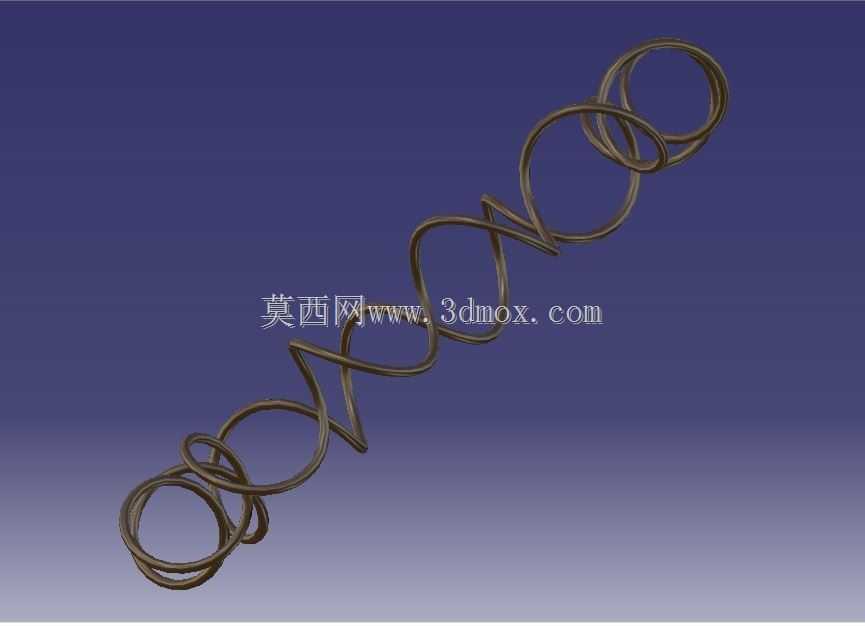

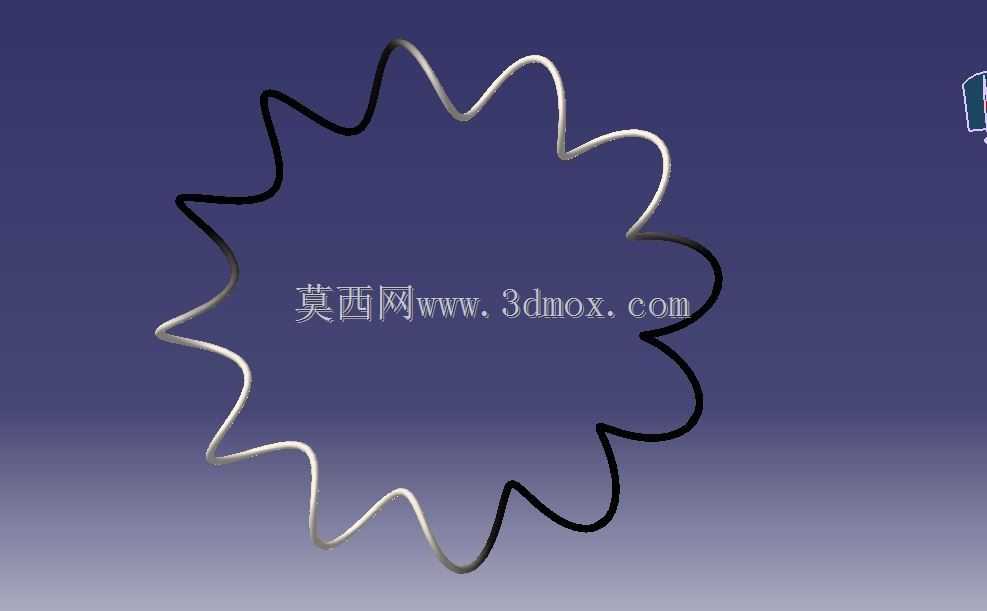

波浪形闭合螺旋环结构设计

　　这类波浪形螺旋环常被应用在管路密封、轴向缓冲、轻载预紧的工况场景中，区别于普通平垫圈和圆柱螺旋弹簧，它依靠自身周向连续的波形起伏结构，在极小的轴向安装空间内提供稳定的弹性补偿力，很多紧凑布局的流体阀组、小型传动箱、电子设备散热模组的装配间隙里，都能见到这类构件的身影。从实际使用角度看，它不需要配套的导向轴或者安装导套，自身闭合的环形结构可以直接套设在紧固件外侧，或者嵌在环形安装槽内，装配时不需要额外的定位工装，只要对齐安装边界放置即可，在频繁受小幅轴向振动的工况下，它的连续波形结构能均匀分散接触压力，不会出现普通平垫圈受压后局部应力集中导致的永久变形，也不会像圆柱螺旋弹簧那样容易出现侧向歪斜的问题。设计这类构件的时候，

　　首先要确认安装位置的径向边界：环的外径不能超出安装沉台的最大直径，内径要比穿过的螺杆或者管路外径大0.2到0.5毫米，避免装配时出现卡滞；波形的起伏高度要匹配允许的轴向压缩量，通常压缩量控制在波形总高度的30%到40%区间，既能保证足够的回弹力，也不会因为形变量过大导致材料出现屈服。周向的波数选择要结合受力需求确定，波数越多，相同压缩量下提供的弹力越平缓，接触面上的压力分布也越均匀，适合对密封面压力一致性要求高的管路连接场景；波数越少，相同形变量下的刚度越高，适合需要较大预紧力的紧固件防松场景。环的截面通常选用圆形金属丝或者扁形金属带加工，圆形丝截面的螺旋环适配性更强，能适配表面粗糙度稍高的安装面，扁带截面的接触面积更大，

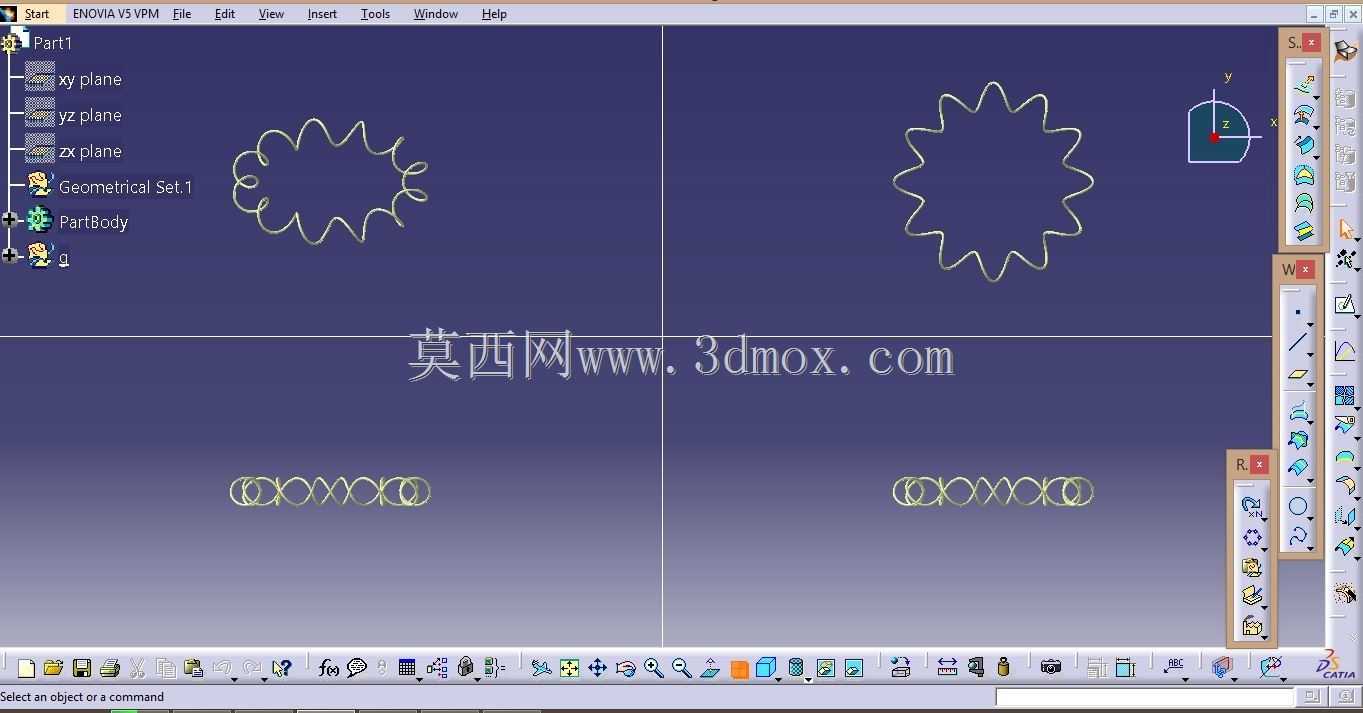

　　在需要导电接地或者大面积缓冲的场景下更有优势。建模过程中要注意波形曲线的连续性，周向的波峰波谷要均匀过渡，不能出现曲率突变的位置，否则实际受力时会在曲率突变点产生应力集中，大幅缩短构件的疲劳寿命；闭合接口处要保证两端平滑对接，不能出现错位或者凸起，否则装配时会刮伤安装面，甚至在压缩过程中出现卡滞，导致弹力输出不均匀。实际选型应用时，还要结合工作环境的温度、腐蚀情况匹配对应的材料，常规工况下用碳素弹簧钢即可，有腐蚀介质的场景要选用不锈钢或者铜合金材料，避免长期使用后出现锈蚀导致弹力失效。
