受载梁结构线性屈曲变形仿真分析

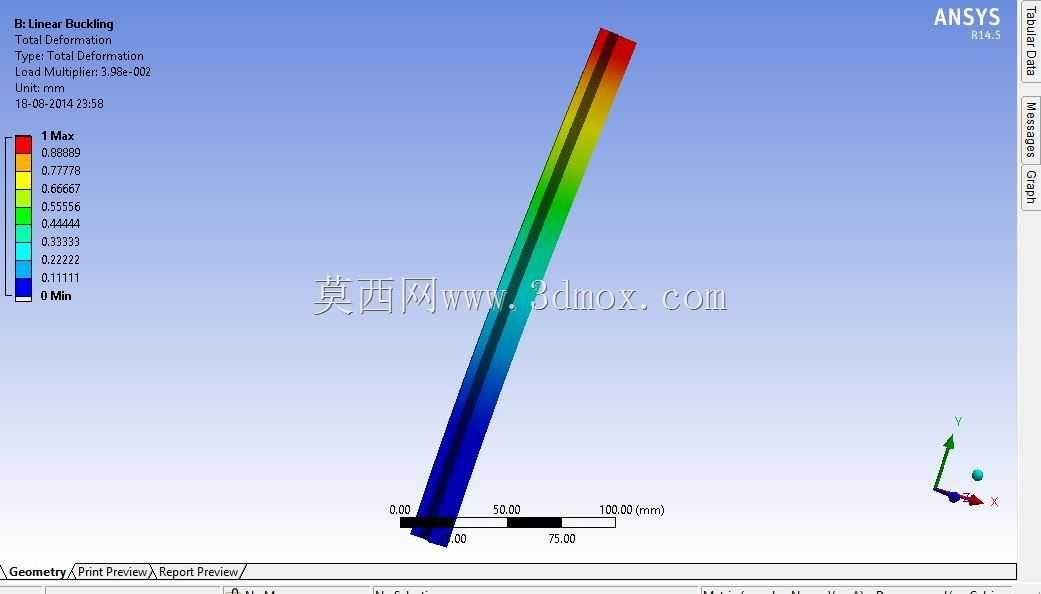

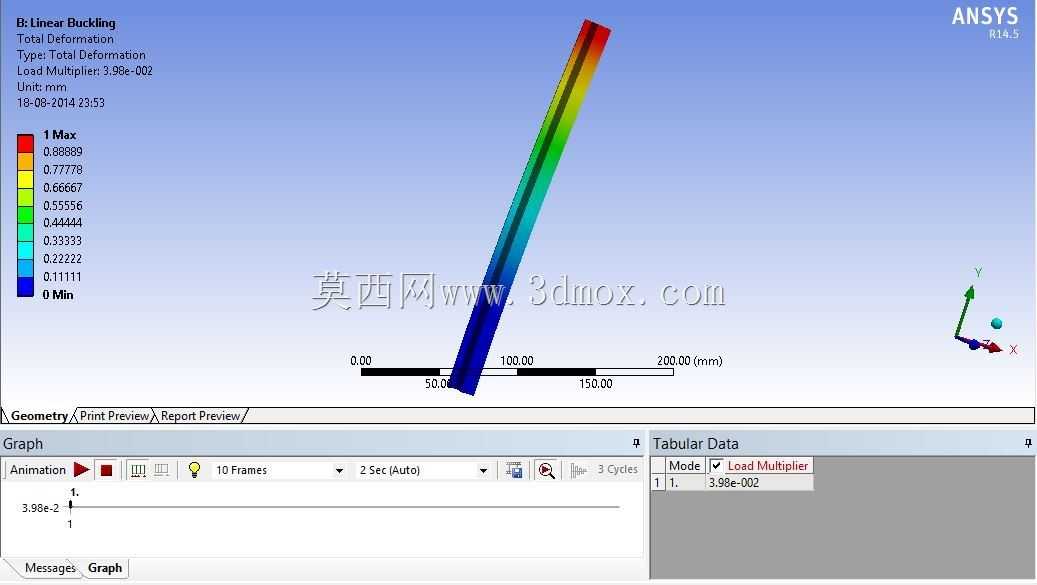

　　在重型桁架、厂房承重梁、起重设备臂架这类长期承受轴向与竖向组合荷载的结构设计环节，梁构件的屈曲失稳校核是绕不开的核心步骤，很多现场结构失效事故并非源于材料强度不足，而是受压段达到临界荷载后发生突发性屈曲变形，这类失效没有明显塑性变形预兆，对整体结构的破坏性远超过常规强度破坏。做这类梁构件的线性屈曲分析时，首先要明确实际安装边界：如果是两端与承重支座焊接固定的梁，约束端要限制全部平动与转动自由度，如果是铰接连接的临时支撑梁，仅需约束端部平动自由度，保留转动余量，边界条件的偏差会直接让临界荷载计算结果出现数倍误差，完全失去工程参考价值。从仿真结果的变形云图可以看到，梁在5000N荷载作用下的变形呈现连续渐变的分布特征，

　　固定端位置变形量趋近于零，自由端位置变形量达到峰值，变形沿梁长方向的梯度变化均匀，没有出现局部突变，说明当前荷载下的变形模式符合典型的一阶线性屈曲特征，还未进入局部失稳或高阶屈曲的阶段。设计这类受载梁时，不能只盯着材料许用应力做强度校核，要结合长细比参数预判屈曲风险：当梁的计算长度与截面回转半径的比值超过对应材料的容许长细比时，哪怕截面应力远低于屈服强度，也要额外增设侧向支撑点，通过缩短计算长度的方式提升临界屈曲荷载，相比单纯加大截面尺寸，这种优化方式能在控制整体重量的前提下大幅提升结构稳定性。实际工程中做这类仿真分析，还要结合后续的非线性校核做补充，线性屈曲得到的临界荷载是理想弹性状态下的理论值，实际构件存在初始弯曲、安装偏差、

　　荷载偏心等初始缺陷，真实的失稳荷载会比理论值低15%-30%，所以拿到线性屈曲结果后，要把一阶屈曲变形的1/1000到1/500作为初始缺陷引入模型，再做非线性屈曲分析，才能得到更贴近现场实际的承载能力数据。梁构件的截面选型也要匹配受力特征，承受轴向压力为主的支撑梁优先选择回转半径大的截面，比如圆管、H型钢，避免使用长宽比过大的薄壁矩形截面，这类截面很容易在弱轴方向提前发生屈曲，哪怕强轴方向的强度余量充足，也会因为弱轴失稳导致整体结构提前失效。安装环节还要注意端部的连接刚度，很多现场施工时为了省事，把本该刚接的梁端做成了铰接，直接导致计算长度翻倍，临界荷载降到原来的四分之一，很容易在加载过程中出现失稳隐患，这类问题在前期仿真阶段就要把不同连接形式的边界都做校核，给出明确的安装工艺要求，避免现场施工偏差影响结构安全。
