重载型设备行走轮支撑安装结构

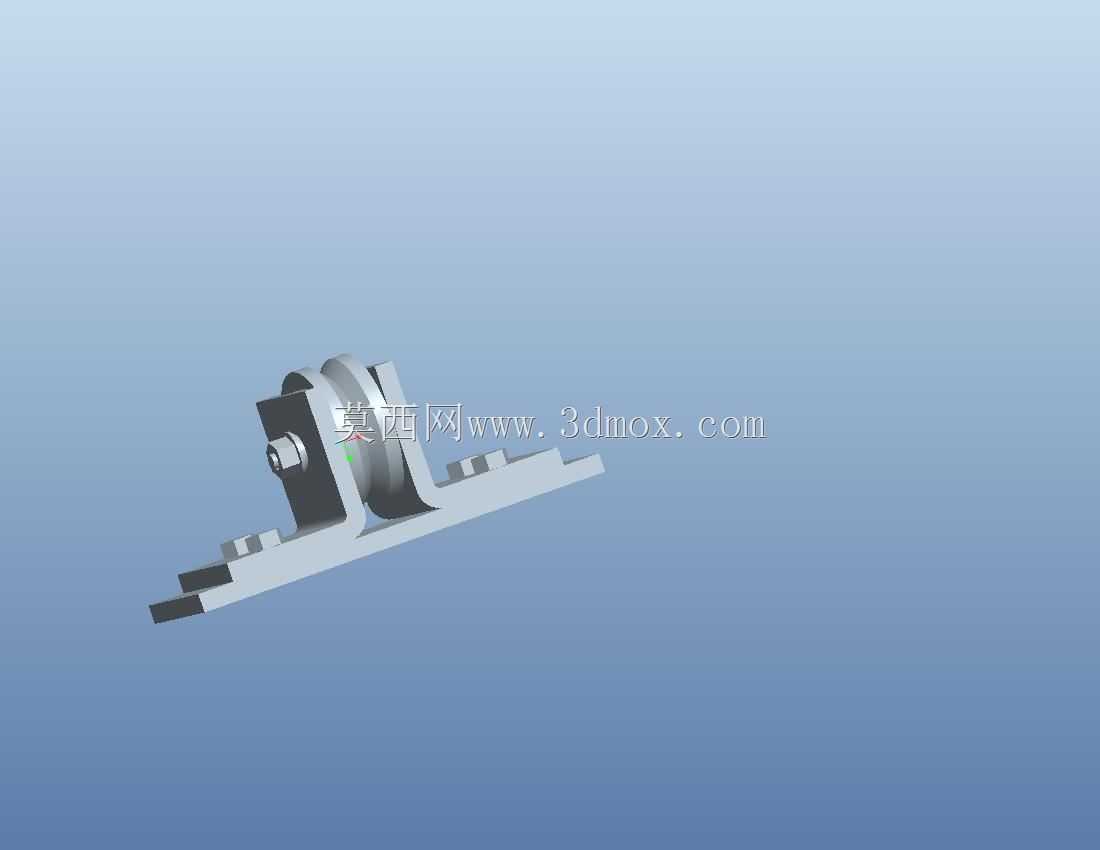

　　这类轮组支撑结构常见于各类移动式工业设备、车间转运工装、轻型自动化行走单元的底部承载位置，核心作用是为行走轮提供稳定的安装基准，同时传递设备整机的竖向载荷，抵消设备移动过程中产生的侧向冲击力，避免轮轴受偏载出现变形、卡滞甚至断裂的问题。从结构设计逻辑来看，整个支撑总成采用一体式折弯支座搭配双侧立板加强的构型，支座底板预留了多组螺栓安装孔位，可直接通过紧固件与设备底部的安装框架连接，不需要额外设计转接件，安装时仅需要保证底板与设备安装面的平面度公差在0.2mm以内，就能避免轮组安装后出现偏斜、行走跑偏的问题。立板部分的轴孔采用同轴度精加工设计，轮轴穿过双侧立板后通过轴端挡圈或者锁紧螺母固定，轮体与立板之间预留了0.

　　5mm到1mm的轴向间隙，既可以保证轮体转动顺畅，又能避免间隙过大导致轮体运行时出现轴向窜动。在实际应用场景中，这类支撑结构适配的轮体多为金属包胶轮或者实心钢制轮，单轮额定承载通常在50kg到300kg区间，可根据设备整体重量选择对应规格的轮体搭配使用，安装时需要注意同一设备上的多组轮支撑安装高度差不能超过0.3mm，否则会出现个别轮组悬空不受力，其余轮组载荷过载的情况。结构设计上特意在支座折弯处做了圆角过渡处理，避免应力集中导致长期受载后焊缝或者板材出现开裂，底板的安装孔采用长圆孔与圆孔搭配的设计，预留了少量安装调整余量，方便现场安装时微调轮组的前后位置，保证多个轮组的平行度符合行走要求。整个支撑结构的外形轮廓紧凑，

　　不会过多占用设备底部的安装空间，侧向的立板高度刚好覆盖轮体的上半部分，既可以对轮体形成一定的防护，避免运行中杂物卷入轮轴位置，又不会因为结构过高抬升设备的整体重心，影响设备移动时的稳定性。针对不同的使用场景，还可以在支座上额外加装刹车组件的安装位，不需要改动主体结构就能实现带刹车轮组的适配，拓展性较强。
