机加工定位夹紧用V形块组合构件

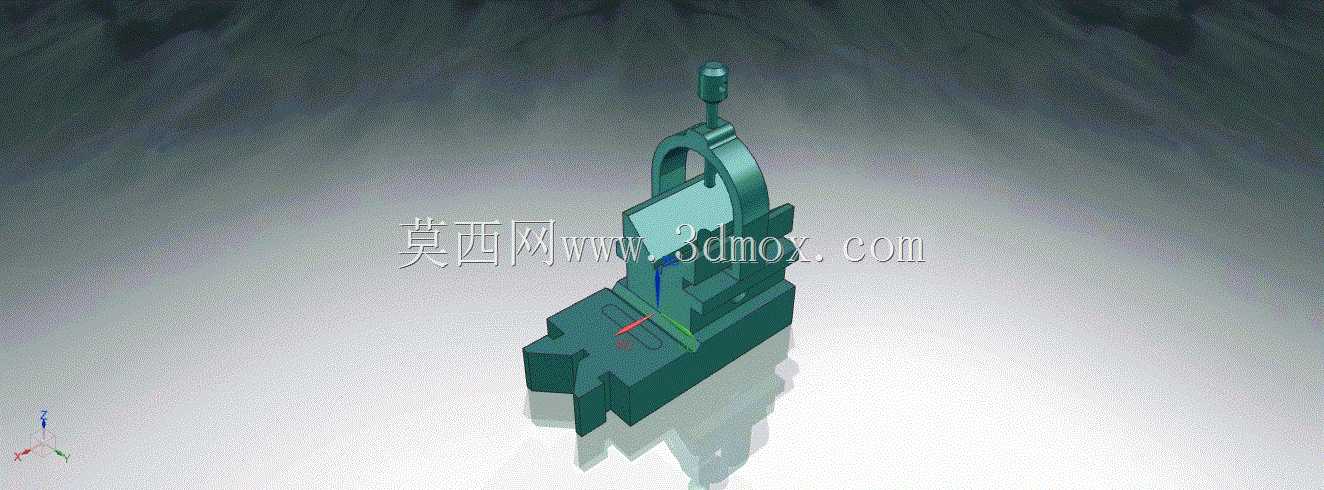

　　这套V形块组合构件，是面向轴类、套类回转体零件机加工工序设计的定位夹紧单元，在普通铣床、磨床、钻床的工序装夹场景中适配性极强，也可作为三坐标测量工序的工件定位支承使用，能覆盖直径跨度较大的回转类零件装夹需求，避免针对不同直径轴件频繁更换专用夹具的冗余操作。构件整体采用分体组合式结构，底部V形支承座为核心定位基准件，V形槽夹角采用行业通用的90度设计，槽面做了等高研磨处理，保证工件放置后轴线与安装基准面的平行度公差控制在0.02mm以内，支承座底部设置有定位键槽，可直接与机床工作台的T型槽配合，快速完成组件在机床上的初始定位，减少装夹找正的辅助时间。上部的夹紧压架采用拱形铰接结构，压头位置设置有可更换的防滑压块，

　　压块接触面做了网纹滚花处理，夹紧时既能避免压伤工件已加工表面，又能提供足够的静摩擦力，防止切削过程中工件出现周向转动或轴向窜动。压架的升降调节通过顶部的螺旋副实现，螺杆行程预留了足够的开合空间，方便工件上下料操作，无需完全拆卸压架即可完成工件更换。设计过程中充分考虑了安装边界的兼容性，支承座的底面平面度、侧面与V形槽的对称度都做了严格的形位公差约束，可直接适配通用机床的工作台装夹尺寸，也可配合组合夹具的基础板使用，无需额外加工转接板。构件的各连接部位都做了防松设计，铰接轴与支架的配合采用间隙可控的过渡配合，长期反复装夹使用也不会出现过大的配合间隙，保证定位精度的稳定性。在实际生产场景中，这类V形块组合件常被用于轴类零件的键槽铣削、

　　径向孔钻削、外圆磨削等工序的装夹，相比通用平口钳装夹回转体零件，它的定位基准重合度更高，不会出现工件装夹后轴线偏移的问题，能有效降低因装夹误差导致的零件尺寸超差率。整套构件的受力路径经过优化，夹紧力通过压头垂直传递到V形槽的两个支承面上，不会对工件产生额外的侧向推力，避免薄壁轴类零件装夹时出现变形问题。
