双立柱升降式工件输送定位工装结构

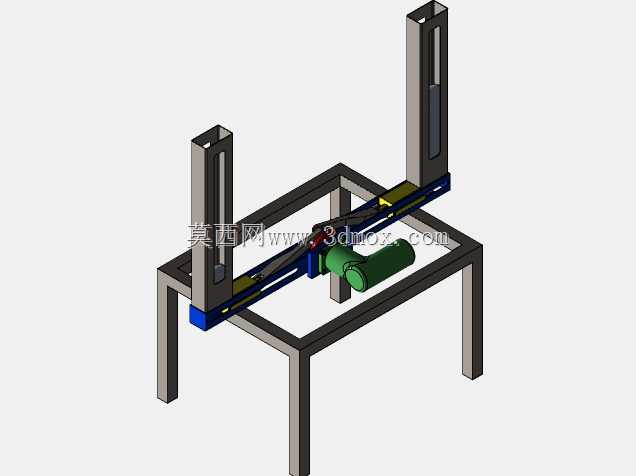

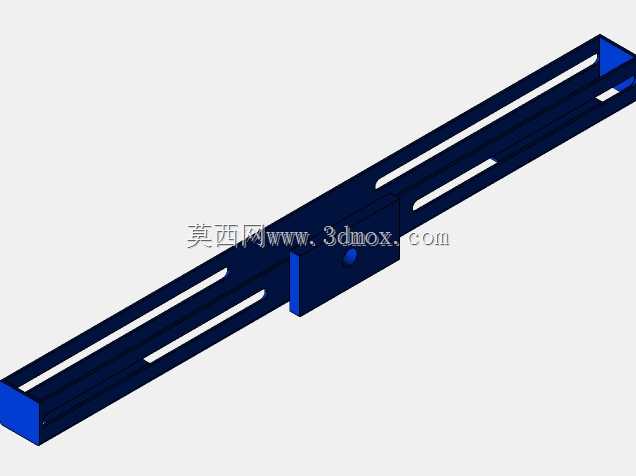

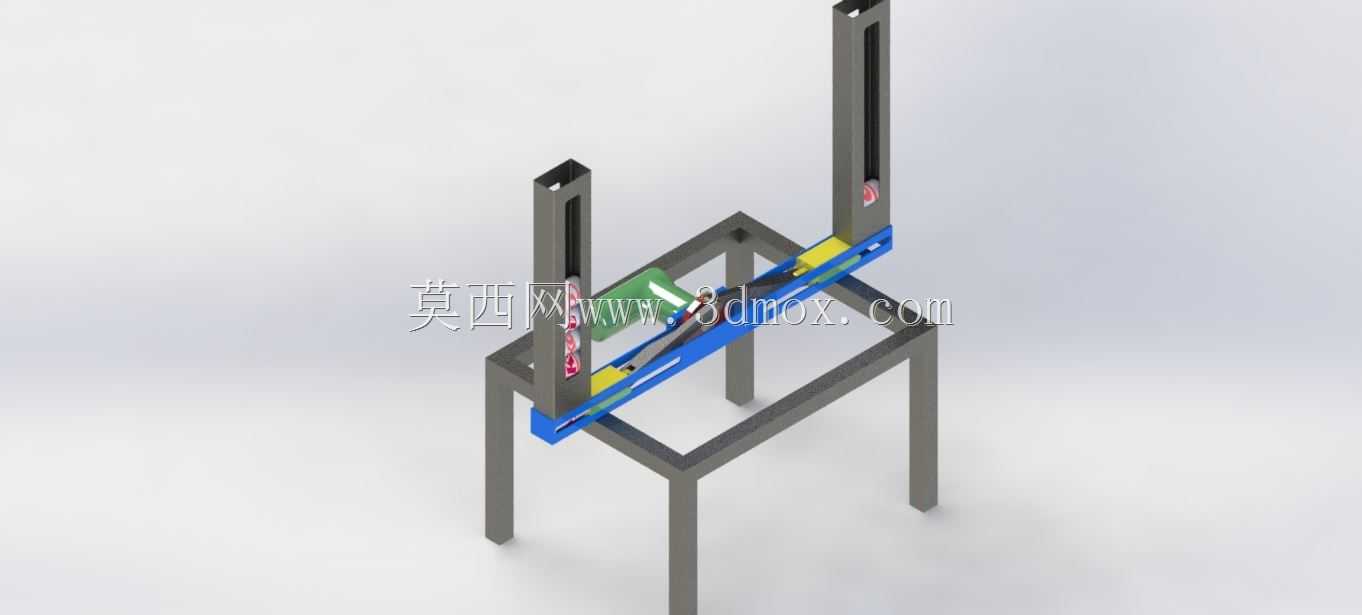

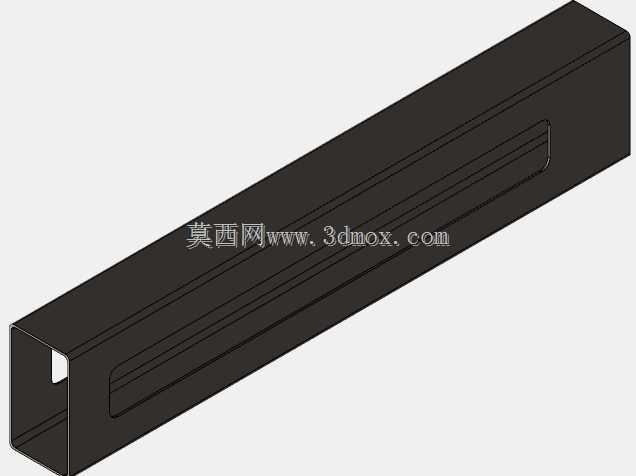

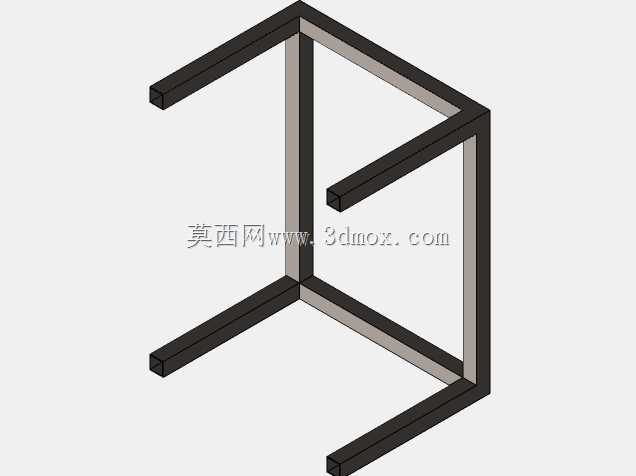

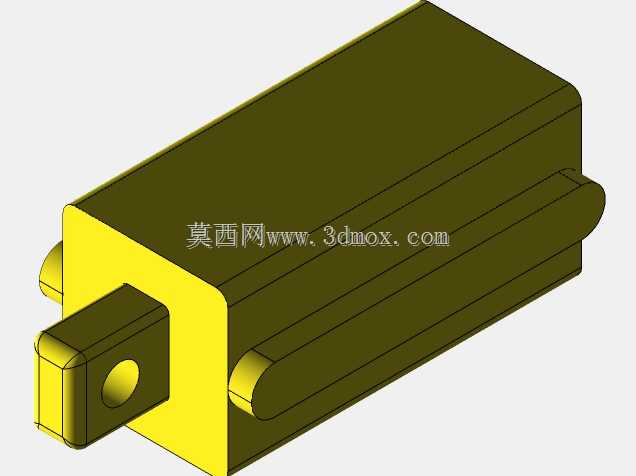

　　这套结构主要面向小件装配、检测工序的工位辅助场景，常见于电子零部件、小型五金件的产线衔接工位，用来替代人工完成工件的抬升、对位与暂存动作，减少操作人员反复取放工件的抬手幅度，降低工位作业疲劳度。从结构布局来看，底部采用方管焊接的四脚支撑机架，支腿高度适配常规站立作业的工作台面差，机架上方的横梁作为承载基准，两根垂直布置的立柱通过螺栓锁紧在横梁两端，立柱内侧开设通长导向槽，用来给滑动载台提供垂直方向的运动导向，避免载台升降过程中出现偏摆卡顿。载台部分采用分体式设计，中间的工件放置区预留了可调式夹持位，可根据不同批次工件的外形尺寸调整挡块位置，不需要更换整套载具就能适配一定尺寸范围内的工件，载台两侧的滑动块嵌入立柱导向槽内，

　　通过内置的传动件带动载台沿立柱做上下往复运动，行程范围覆盖从机架横梁面到立柱顶端的区间，能满足不同高度检测设备、装配工具的对位需求。设计过程中优先考虑了工位安装的边界限制，整体机架的横向跨度控制在单人可操作的范围内，不需要额外占用过多产线空间，支腿底部预留了脚轮安装孔位，可根据产线调整需求加装脚轮实现工位快速移位，也可以更换为减震垫脚做固定安装，适配不同车间的地面条件。立柱与横梁的连接采用嵌入式定位加螺栓锁紧的方式，既保证了装配时的位置精度，也方便后期维护时快速拆卸更换磨损的导向部件，载台的滑动接触面预留了润滑脂加注槽，日常维护时不需要拆解整个结构就能完成润滑保养，降低设备运维的时间成本。在功能实现上，

　　这套结构可搭配不同的动力源实现自动或手动升降，手动模式下适合小批量多品种的柔性作业工位，自动模式下可接入产线控制系统，配合上下游设备完成工件的自动流转对位，载台上的夹持位可根据工序需求加装检测传感器、定位销等配件，拓展出工件姿态校正、工序防错等附加功能，不需要对主体结构做大规模改动。结构的受力设计上，两根立柱对称布置在载台两侧，升降过程中载台的负载均匀分布在两个滑动副上，避免单侧受力导致的导向件偏磨，机架的方管截面选型经过负载校核，可承载常规小型工件的重量不会出现形变，保证长期使用的结构稳定性。
