电脑机箱CPU散热防护钣金盖板结构设计

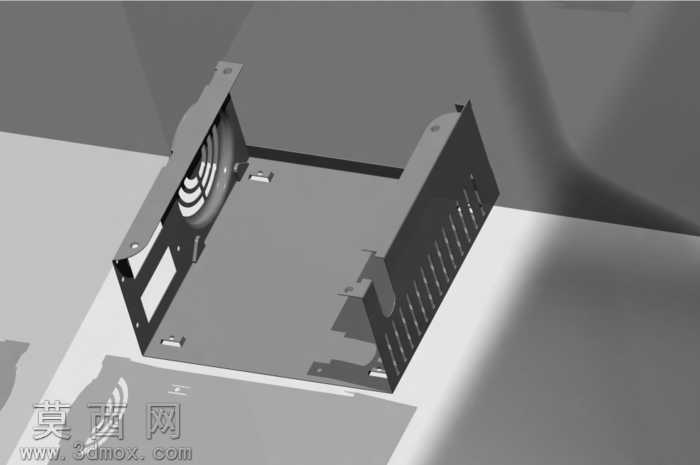

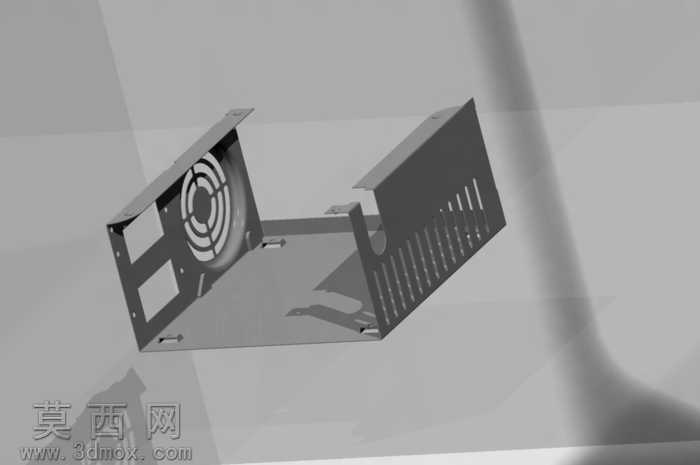

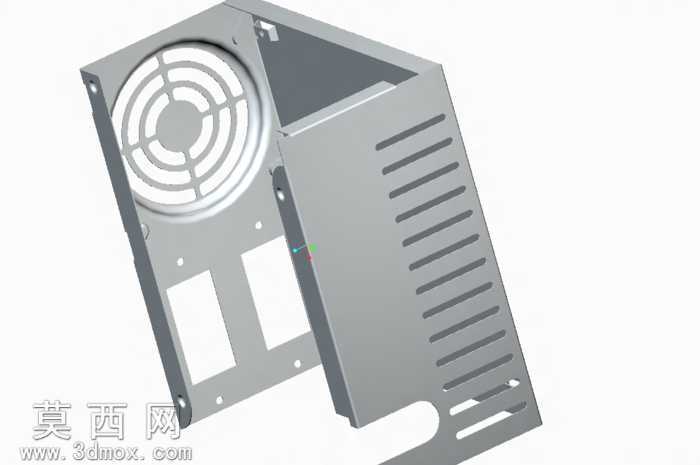

本作品为电脑机箱内部CPU区域的防护散热钣金盖板，采用三维参数化建模方式完成全流程设计，整体选用常规冷轧钢板作为设计基材，建模阶段严格遵循钣金加工工艺规范，对每一处折弯系数、冲压间隙都做了精准参数设定，确保模型可直接对接生产加工流程。模型结构分为两个核心功能区域，左侧区域为散热风扇安装位，预留了标准风扇安装孔位，正面设计同心圆格栅式通风结构，在保证结构强度的前提下最大化通风面积，可引导气流直吹CPU散热鳍片提升散热效率；右侧区域为侧挡盖板，表面设计多道平行长条通风槽，既可以辅助机箱内部空气流通，又能阻挡大尺寸杂物进入CPU安装区域，避免硬件损坏。建模过程中对板材边缘做了卷边工艺处理设计，消除锐边防止安装时划伤操作人员，同时提升盖板整体结构刚性，减少运输和使用过程中的形变概率。材质渲染阶段模拟了常规钣金件的静电喷塑表面效果，还原金属哑光质感，对通风孔、安装孔的边缘做了细节光影处理，清晰呈现每一处结构特征。设计思路围绕机箱内部硬件防护与散热需求平衡展开，在有限的安装空间内整合了风扇固定、气流引导、硬件防护、线缆避让等多重功能，底部预留的弧形缺口专门为CPU供电线缆留出走线空间，避免盖板安装后挤压线材造成接触不良。整体结构无复杂异形曲面，全部采用常规钣金冲压、折弯工艺即可实现量产，安装孔位完全匹配标准ATX机箱的固定点位，无需额外修改机箱结构即可直接装配使用，兼顾了实用性与加工经济性。
