车用进气系统塑料空气滤清器结构

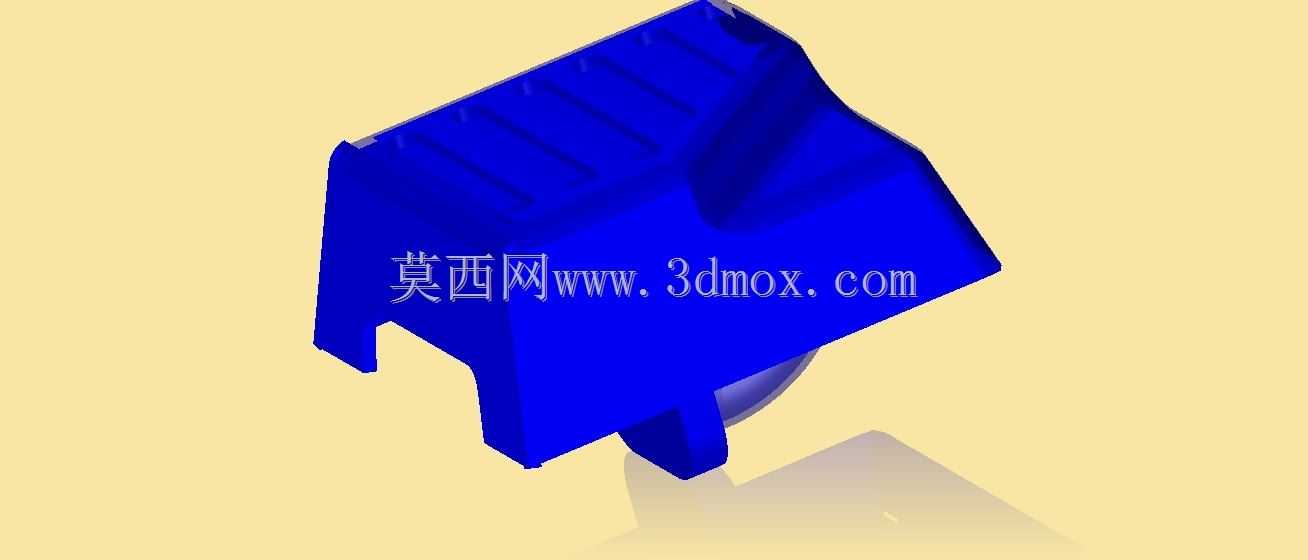

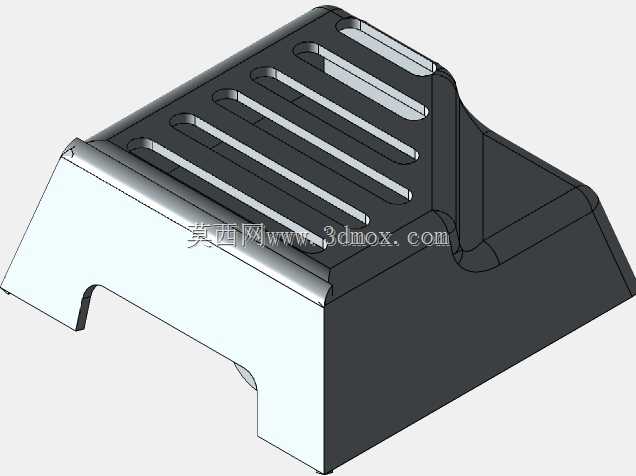

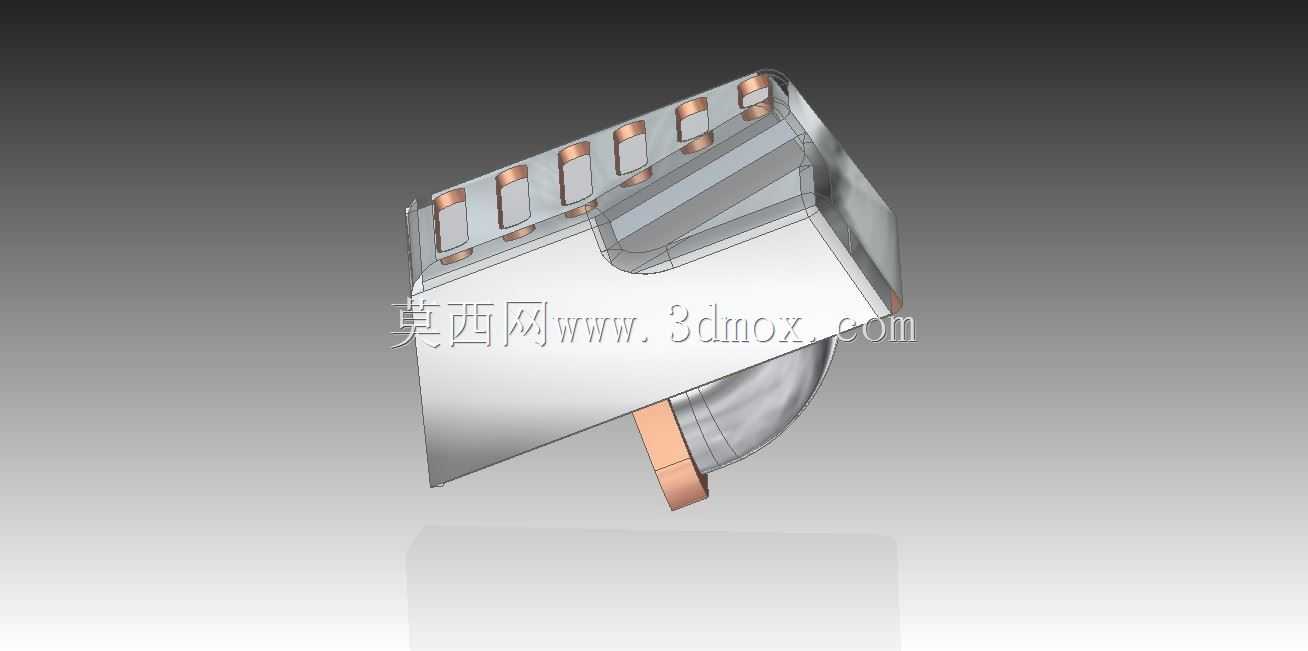

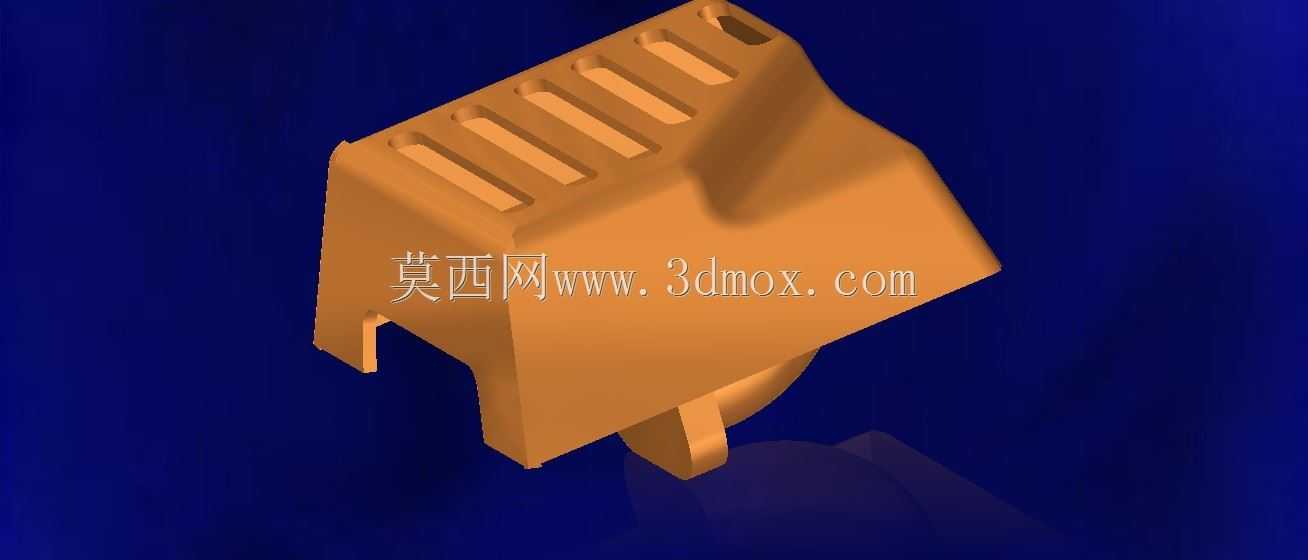

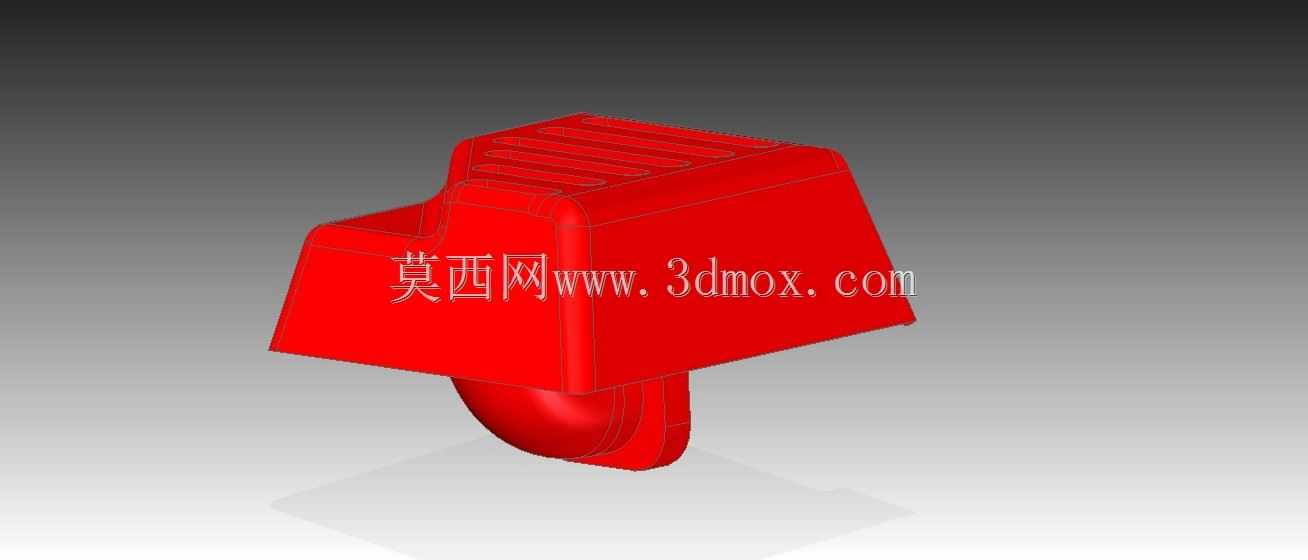

　　这款空气滤清器主要应用在小排量通用动力设备、小型工程机械以及代步车辆的进气回路中，安装位置通常紧邻化油器或者节气门进气端，作用是拦截进入燃烧室空气中的悬浮粉尘、砂砾以及细碎漂浮杂物，避免硬质颗粒进入气缸壁与活塞的配合间隙，防止磨粒磨损造成的缸压下降、机油污染等问题，直接影响动力单元的使用寿命与运行稳定性。从结构设计来看，壳体采用一体化注塑成型的异形结构，上表面设置多道平行的格栅式加强筋，既可以提升壳体整体的抗形变能力，避免进气负压造成壳体吸瘪变形，同时格栅间隙也能作为初步的粗过滤通道，先阻挡体积较大的落叶、飞虫等杂物，减轻下游滤芯的过滤负荷。壳体侧面预留的卡扣式安装支脚，是针对安装舱位的固定边界设计的，不需要额外加装固定支架，

　　直接卡入安装位的预留卡槽即可完成定位，支脚的厚度与卡扣的过盈量经过匹配，既能保证车辆运行振动工况下不会松脱，也能方便后期维护时快速拆卸更换滤芯。壳体的出气端采用渐缩式的流道设计，从滤芯腔到出气接口的截面平滑过渡，尽可能降低进气阻力，避免流道突变造成的进气紊流影响充气效率，这一设计思路是在过滤效率和进气阻力之间做平衡，既保证足够的过滤面积容纳滤芯，也不会因为流道设计问题造成动力输出的损耗。在安装边界的匹配上，壳体的整体轮廓避开了安装舱内周边的线束、油管以及其他附属部件，安装后与周边部件预留足够的间隙，不会因为发动机运行的振动产生磕碰干涉，同时壳体的倾斜角度配合安装面的密封胶条槽，能够让滤芯更换时的操作空间足够，

　　不需要拆解周边其他部件就可以完成滤芯的拆装维护。日常工况下，这类塑料壳体的空气滤清器相比金属壳体重量更轻，注塑成型的一致性更好，批量生产的尺寸精度更容易控制，密封面的平面度能够保证压紧滤芯后不会出现漏气的问题，避免未经过滤的空气从密封间隙直接进入气缸。
