撬装式双筒管路除砂过滤装置

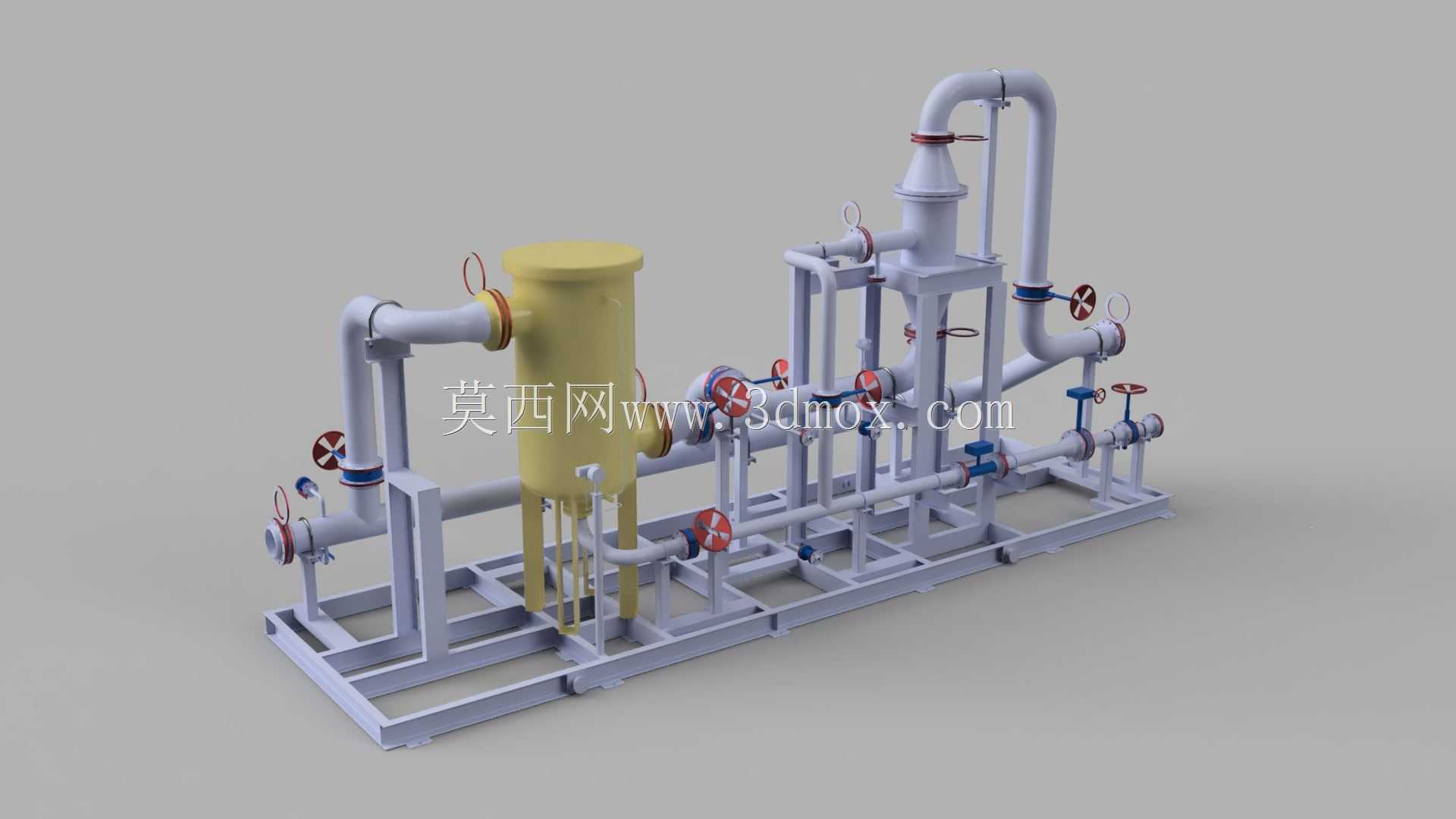

　　这套撬装集成的流体除砂装置，主要面向油气开采井口、油气集输场站、含砂流体输送管线的固相分离场景，解决流体介质携带硬质砂粒磨损下游阀门、泵体、计量设备的工程痛点，避免砂粒卡涩阀瓣、冲蚀管道内壁、堵塞精密计量元件的问题。整套设备采用一体化撬装底座设计，所有工艺管线、过滤罐体、操作阀门、计量元件全部集成在统一的焊接框架底座上，框架采用型钢焊接成型，底座预留标准地脚安装孔位，安装时无需现场单独拼接管线，整体吊装到位后仅需对接进出口法兰即可完成投用，大幅缩减现场施工的配管工作量与安装周期。装置核心配置两台立式过滤罐体，可实现单台工作、单台反冲洗排污的不间断运行模式，避免单过滤器排污时整条管线停输的问题；罐体进出口设置压差检测接口，

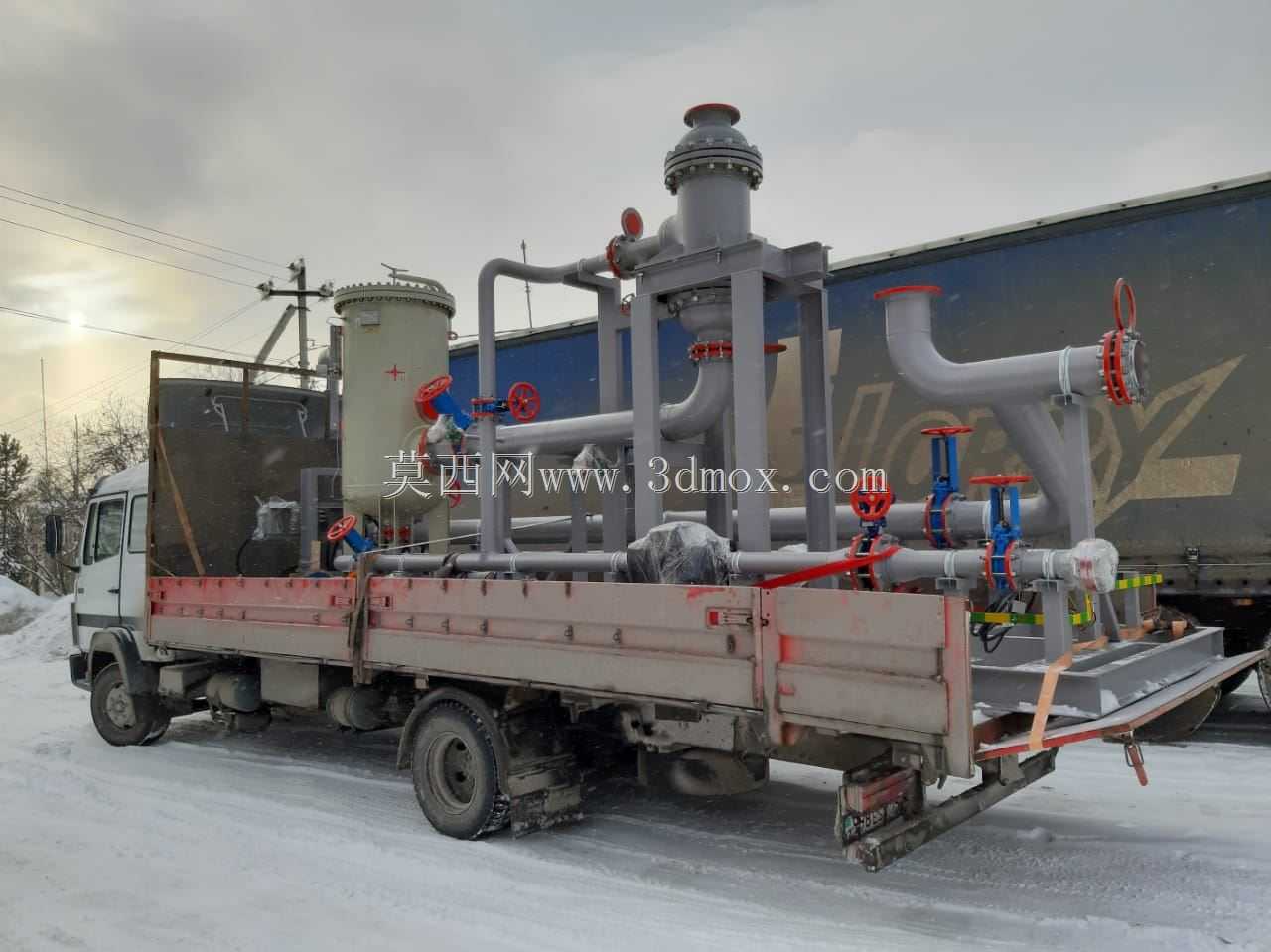

　　可直观判断滤元堵塞程度，及时触发排污或滤件更换操作。管路上配置的多台手动球阀分别负责进出口截断、旁通切换、排污泄压操作，阀门手轮全部朝向操作侧预留足够操作空间，避免操作时与相邻管线发生干涉；管路上集成的流量计可实时监测管路瞬时流量与累计通流量，为过滤效率核算、运维周期制定提供数据支撑。管线布置采用分层排布逻辑，主工艺管线沿底座下层铺设，旁通管线、排污管线沿上层支架固定，所有管线转弯处采用标准弯头连接，减少流体局部阻力损失；法兰连接处全部预留密封垫片安装间隙，配对法兰的螺栓孔位同轴度公差控制在安装允许范围内，避免现场安装时出现螺栓无法穿入的问题。整套装置的安装边界充分考虑运输与现场就位需求，整体宽度满足常规货运车辆的运输限宽要求，

　　高度适配场站常见管廊的对接高度，进出口法兰的中心距与同规格场站管线的标准接口尺寸匹配，可直接替换同处理量的老旧除砂设备，无需改动原有管线布局。设备操作侧预留不小于八百毫米的操作检修空间，可满足日常阀门操作、滤件更换、仪表校准的作业空间需求，底座下方预留叉车孔位，方便短距离移位与吊装转运。
