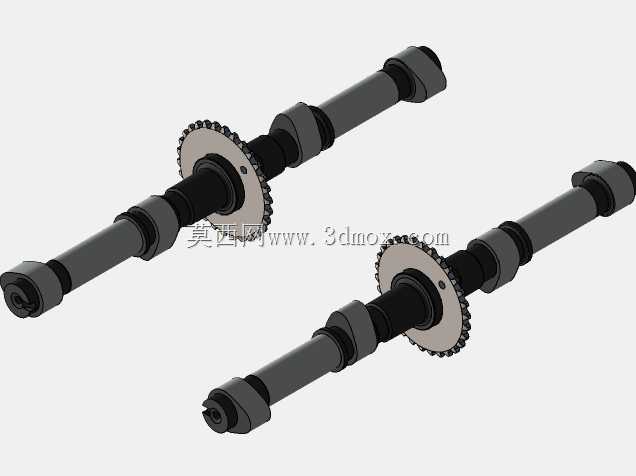

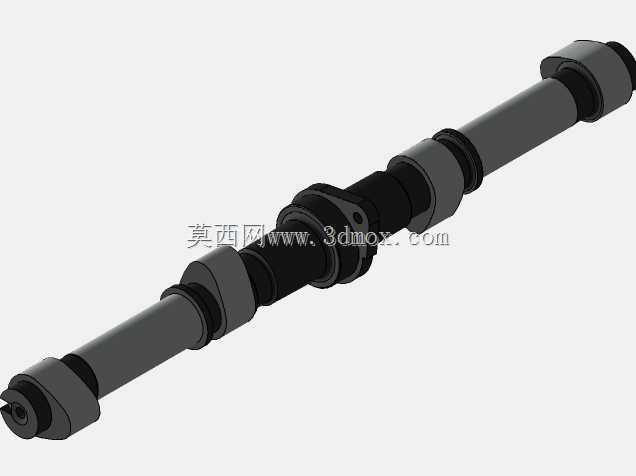

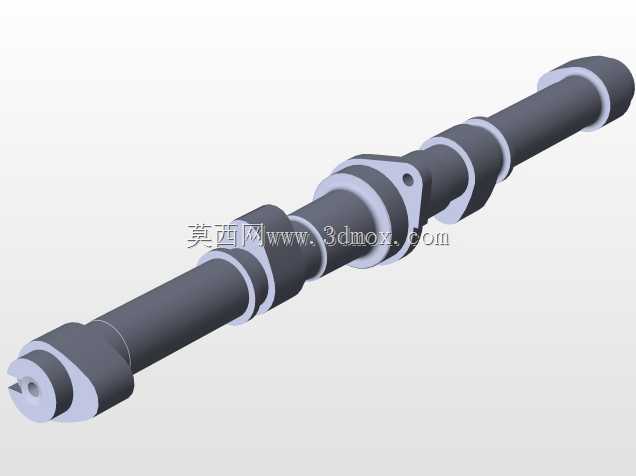

铃木GS1000摩托车发动机凸轮轴结构

　　在大排量摩托车动力系统的配气机构设计中，凸轮轴是直接决定进排气时序、气门升程曲线的核心传动部件，这款适配铃木GS1000机型的凸轮轴，完全围绕直列四缸高转速动力输出特性做结构匹配，日常应用场景覆盖大排量街车的动力总成装配、售后维修替换件测绘、改装件逆向开发参考，也可作为内燃机配气机构教学的具象化三维参考载体。从实际功能来看，该凸轮轴通过轴段上的多组凸轮型线，精准控制每个气缸进排气门的开启与关闭时刻，匹配GS1000机型的高转功率输出特性，凸轮型线的升程变化、缓冲段设计都经过适配，既保证高转速区间的进排气效率，也避免气门开闭过程中的冲击异响，降低配气机构的磨损速率。设计过程中首先要匹配发动机缸头的安装边界，

　　轴身的各段轴径与缸头凸轮轴轴承位完全适配，轴向定位台阶的尺寸、凸轮与气门摇臂接触的基圆位置都严格对应原厂缸头的布局，不会出现安装干涉；凸轮型面的轮廓设计兼顾了动力输出与耐用性，接触区域的表面粗糙度要求、硬化层深度都对应摩托车发动机的高负荷工况，避免长期高转运行下出现凸轮型面磨损、气门时序偏移的问题。从安装边界来看，该凸轮轴的轴向总长度、各凸轮组的相位角完全匹配直列四缸的点火顺序，轴端的驱动结构适配原厂正时链轮的安装尺寸，不需要额外修改即可完成装配；轴身的油道开孔位置对应缸头润滑油路，装配后可实现凸轮型面与摇臂接触位置的持续压力润滑，降低运行摩擦阻力。对于三维建模从业者而言，这个模型的凸轮型线过渡、轴段退刀槽、

　　定位销孔的细节都做了还原，可直接用于配气机构运动仿真，验证不同转速下的气门升程变化、活塞与气门的运动间隙，也可作为改装凸轮轴设计的基础参照，通过调整凸轮型线的升程、包角参数，匹配不同取向的动力改装需求，比如低扭强化或者高转功率提升的改装方案，都可以在这个基础模型上做参数调整，减少从零开始建模的重复工作量。在售后维修场景中，该模型也可用于故障件的比对测绘，当遇到凸轮轴磨损、相位偏差的故障时，可通过三维模型的尺寸比对，快速判断磨损量是否超出维修阈值，确定是做表面修复还是直接更换部件，也可辅助定制非原厂的替换配件，适配老旧车型的配件供应缺口。
